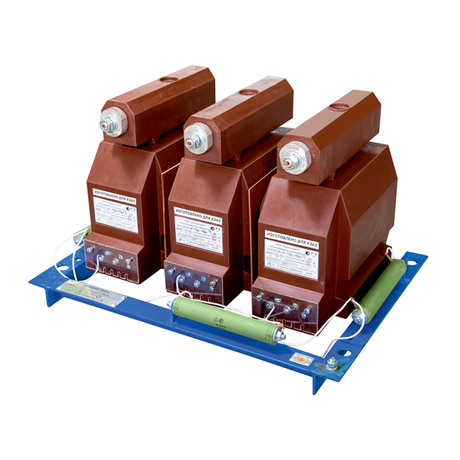

Трансформатор напряжения заземляемый 3хЗНОЛП-ЭК-10-М6Т-10000/ 3-100/ 3-100-0,5/3P-50/200-УХЛ2-б | 267843 КЭАЗ

Трансформатор напряжения заземляемый 3хЗНОЛП-ЭК-10-М6Т-10000/√3-100/√3-100-0,5/3P-50/200-УХЛ2-б от КЭАЗ предназначен для снижения высокого напряжения до безопасного уровня измерения в сетях 10 кВ. Этот трансформатор напряжения используется в системах учета, защиты и контроля, особенно там, где требуется надежное заземление и высокая точность - например, на подстанциях или в распределительных устройствах.

Назначение и область применения

Трансформатор напряжения заземляемый 3хЗНОЛП-ЭК-10-М6Т-10000/√3-100/√3-100-0,5/3P-50/200-УХЛ2-б преобразует высокое напряжение сети 10 кВ до стандартизированного значения 100 В. Он применяется для питания приборов измерения, защиты и автоматики - счетчиков энергии, реле, индикаторов напряжения. Подходит для установки в комплектных распределительных устройствах (КРУ) и на воздушных линиях 10 кВ. Благодаря заземленному выводу одной из вторичных обмоток обеспечивает устойчивую работу в условиях однофазных замыканий на землю.

Технические характеристики

• Количество фаз: 3
• Первичное напряжение: 10 000 В (10 кВ)
• Номинальное напряжение вторичной обмотки: 100 В
• Номинальная мощность: 630 ВА
• Класс точности: 0,5 - позволяет использовать для коммерческого учета электроэнергии
• Материал проводников: медь - обеспечивает низкие потери и долгий срок службы
• Степень защиты IP1 - защищает от крупных твердых частиц, но не от воды; требует установки внутри закрытых корпусов
• Климатическое исполнение УХЛ2 - работает при температуре от −45 C до +40 C, допустима повышенная влажность
• Комплектное устройство: да - готов к монтажу в КРУ без дополнительных сборочных операций

Совместимость и монтаж

Трансформатор напряжения заземляемый 3хЗНОЛП-ЭК-10-М6Т-10000/√3-100/√3-100-0,5/3P-50/200-УХЛ2-б рассчитан на установку в ячейках КРУ-10 кВ с типовой конструкцией. Монтируется на опорную плоскость с помощью болтовых соединений. Обязательно соблюдайте полярность выводов: первичная обмотка подключается к фазным шинам 10 кВ, вторичная - к нагрузкам (приборам учета и защиты). Все три фазы должны быть установлены с одинаковым углом сдвига. Примечание: трансформатор поставляется без клеммных крышек - их необходимо установить самостоятельно перед вводом в эксплуатацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 58979-2020 для измерительных трансформаторов напряжения. Класс точности 0,5 гарантирует соответствие нормам для коммерческого учета электроэнергии. Конструкция предусматривает заземление одного вывода второй обмотки - это исключает опасное повышение потенциала при пробоях изоляции. Для безопасности рекомендуется проверять целостность цепи заземления перед каждым запуском.

Преимущества

• Высокая точность (класс 0,5) - минимизация погрешности в расчетах потребления энергии
• Медные обмотки - меньше нагрев, выше эффективность, длительный срок службы
• Заземляемая конструкция - улучшает отказоустойчивость при замыканиях на землю
• Климатическое исполнение УХЛ2 - надежная работа в суровых условиях Сибири и Урала
• Готов к интеграции в КРУ - экономит время монтажа

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP1 требует герметичного корпуса
• Не подходит для работы при частоте отличной от 50 Гц - указано только для 50 Гц
• Не следует перегружать свыше 630 ВА - возможна потеря точности или перегрев
• Необходимо соблюдать порядок подключения фаз - неверная последовательность вызывает ошибки в показаниях приборов

Примеры использования

• Подстанции 10(6)/0,4 кВ - питание счетчиков и реле защиты
• Распределительные пункты (РП) на промышленных объектах
• Цеховые сети с высокими требованиями к точности учета
• Объекты ЖКХ и энергоснабжения, где важна достоверность показаний

Практические советы

• Перед монтажом проверьте наличие всех выводов и отсутствие механических повреждений - трансформатор поставляется без клеммных крышек
• Выбирайте клеммные крышки с аналогичным классом изоляции и степенью защиты
• При использовании в трехфазных системах обязательно используйте все три трансформатора - не смешивайте модели с другими классами точности
• Проверяйте заземление вторичной обмотки мультиметром после установки - сопротивление должно стремиться к нулю
• Для обслуживания отключите питание 10 кВ и выполните заземление на стороне высокого напряжения - даже при выключенном оборудовании возможно наведенное напряжение
