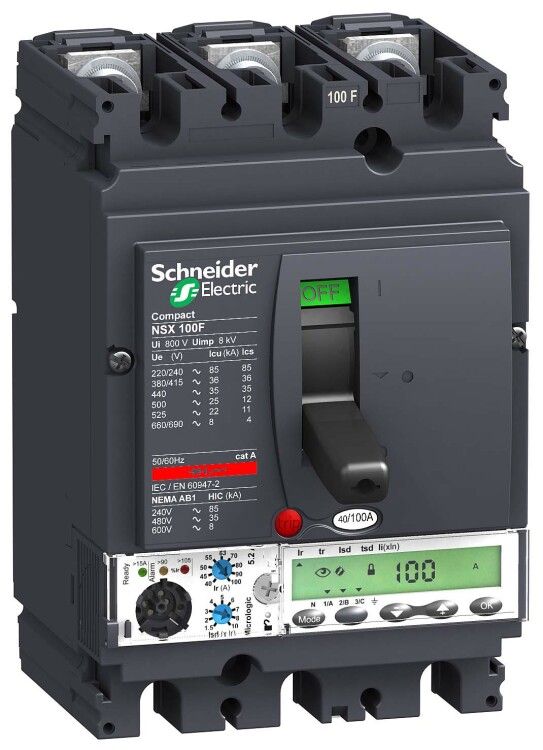

Автоматический выключатель Compact NSX100N Micrologic 5.2A 100А 3P Systeme Electric(Schneider-Electric)
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Автоматический выключатель Compact NSX100N Micrologic 5.2A 100А 3P Systeme Electric(Schneider-Electric) больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Сертификаты
Описание
Силовой автоматический выключатель Schneider Electric Compact NSX100N с электронным расцепителем Micrologic 5.2A предназначен для защиты трехфазных цепей от перегрузок и коротких замыканий с возможностью точной настройки параметров срабатывания. Модель оснащена встроенным амперметром, что позволяет контролировать текущую нагрузку без подключения внешних измерительных приборов. Электронный расцепитель обеспечивает защиту по трем независимым зонам (L, S, I), позволяя гибко настраивать время отключения при перегрузке и коротком замыкании для селективности в сложной сети. Номинальный ток 100 А и отключающая способность 50 кА при 415 В определяют применимость устройства в промышленных щитах с высокими токами короткого замыкания. Стационарное исполнение и винтовое подключение рассчитаны на монтаж на монтажную плату с использованием кабелей сечением до 300 мм². Диапазон рабочих температур от -35 до +70 °C и климатическое исполнение УХЛ4 допускают эксплуатацию в неотапливаемых помещениях и зонах с перепадами температур. Ручное управление рычагом и степень защиты IP40 требуют установки в шкафы или закрытые панели для обеспечения безопасности персонала.
Технические характеристики выключателя Compact NSX100N Micrologic 5.2A
Бренд
Systeme Electric(Schneider-Electric)
Глубина
86 мм.
Ширина
105 мм.
Высота
161 мм.
Вес
2.05 кг.
Род тока
Переменный (AC)
Исполнение
Стационарное
Напряжение
690 В
Вид привода
Ручной
Тип изделия
Выключатель автоматический в литом корпусе
Способ монтажа
Монтажная плата
Степень защиты
IP40
Тип управления
Рычаг
Номинальный ток
100 А
Тип подключения
Винтовое
Тип расцепителя
Электронный
Сфера применения
Промышленное\Compact NSX
Номин. напряжение
690 В
Степень защиты (IP)
IP30
Количество полюсов
3
Конструкция прибора
Встраив. устройство фиксированной установки (стационарный)
Нормативный документ
МЭК 60947-2 (ГОСТ Р 50030.2-99)
Номинальное напряжение
220-690 В
Тип элемента управления
Рычажковый (перекидной рычаг)
Климатическое исполнение
УХЛ4
Количество силовых полюсов
3
Моторный привод встроенный
Нет
Диапазон рабочих температур
от -35 до +70
Моторный привод опционально
Да
Номин. продолжительный ток Iu
100 А
Тип дополнительного расцепителя
Нет
Диапазон уставки тока расцепления
100 А
Предельная отключающая способность
90/50/50/36/35/10 кА
Вид подключения главной электрич. цепи
Подключение спереди
Тип подключения силовой электрич. цепи
Винтовое соединение
Встроенная защита от замыканий на землю
Нет
С расцепителем минимального напряжения
Нет
Максимальное сечение подключаемого кабеля
300 мм2
Возможность установки индикатора отключения
Нет
Подходит для монтажа на DIN-рейку (с Ω-профилем)
Нет
Номин. отключающая способность Icu при 400 В, 50 Гц
50 кА
Номинальная отключающая способность (AC) (IEC/EN 60898)
50 кА
Диапазон краткосрочной задержки расцепителя короткого замыкания
1000 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
1500 А
