Разделяемые заглушки - 03221 APC

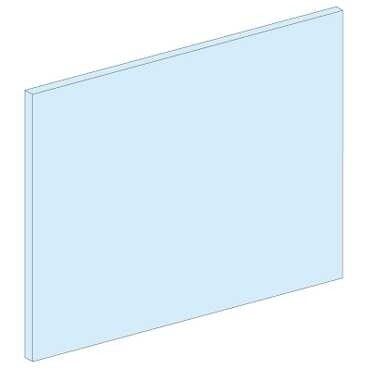

Заглушка для электрощита размером 90 мм от Schneider Electric (артикул 03221) - это пластиковая фальш-панель для закрытия свободных отверстий в корпусах распределительных щитов серии Prisma G и Prisma P. Предназначена для сохранения степени защиты IP30 и эстетичного внешнего вида щита.

Назначение и область применения

Заглушка для электрощита размером 90 мм используется для герметизации пустых мест в боковых или вертикальных панелях щитов серии Prisma G и Prisma P. Применяется при сборке низковольтных комплектных устройств (НКУ) на промышленных объектах, в офисах, жилых зданиях и других помещениях, где установлены распределительные щиты с модульной конструкцией. Подходит для завершающей стадии монтажа, когда часть модулей не используется.

Технические характеристики

• Размер: 90 мм - ширина одной панели, соответствует шагу монтажа в щитах Prisma
• Тип крепления: защелка - фиксируется без инструментов, просто вставляется в паз
• Материал: термостойкий пластик - устойчив к механическим воздействиям и не проводит ток
• Степень защиты: IP30 - предотвращает доступ к токоведущим частям инструментами, но не защищает от воды и пыли
• Цвет: белый - сочетается с корпусами Prisma, не выделяется в составе щита
• Количество в комплекте: 4 штуки - можно использовать по необходимости, заменить поврежденную

Совместимость и монтаж

Заглушка для электрощита размером 90 мм совместима исключительно с щитами серии Prisma G и Prisma P. Устанавливается в пустые ячейки шириной 90 мм, расположенные между модулями или на торцах рамы. Крепление осуществляется путём вдавливания до характерного щелчка - защелка автоматически фиксирует панель. Для демонтажа достаточно слегка потянуть за край панели. Инструменты не требуются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных распределительных устройств. Степень защиты IP30 гарантирует, что внутренние элементы щита недоступны для случайного контакта пальцами, но не защищает от попадания пыли или жидкостей. Не предназначен для использования во влажных средах, на улице или в условиях повышенной запылённости.

Преимущества

• Простота установки - не нужен инструмент, работает даже в труднодоступных местах
• Совместимость с сериями Prisma G и Prisma P - гарантированная посадка без люфтов
• Экономия времени - четыре заглушки в одном наборе позволяют закрывать несколько отверстий сразу
• Не деформируется при температуре до +50C - подходит для большинства помещений

Ограничения применения

• Не применяется в щитах других серий - не подходит для I-Line, MasterPact, Compact и прочих
• Не обеспечивает защиту от влаги - нельзя использовать вне помещений или в сырых зонах
• Не рассчитана на нагрузки - не является несущей конструкцией, не выдерживает давление или удары
• Подходит только для пустых отверстий шириной точно 90 мм - не подгоняется под другие размеры

Примеры использования

• Закрытие освободившихся мест после удаления старых автоматических выключателей в щите Prisma G
• Финальный этап сборки щита, когда проект предусматривает меньше модулей, чем предусмотрено рамой
• Скрытие технологических отверстий при переоборудовании щита для новых задач
• Использование в учебных центрах и лабораториях для демонстрации правильной компоновки щитов

Практические советы

• Перед установкой убедитесь, что пазы внутри щита чистые - пыль и металлическая стружка могут мешать защелке
• Если заглушка не фиксируется - проверьте, правильно ли она ориентирована: гладкая сторона всегда наружу
• Не используйте силу при установке - избыточное усилие может треснуть пластиковую панель
• Для щитов с высокой степенью защиты (IP54/IP65) эта заглушка не подходит - выбирайте специальные уплотнённые аналоги
• Храните в сухом месте - длительное воздействие влаги может вызвать помутнение пластика
