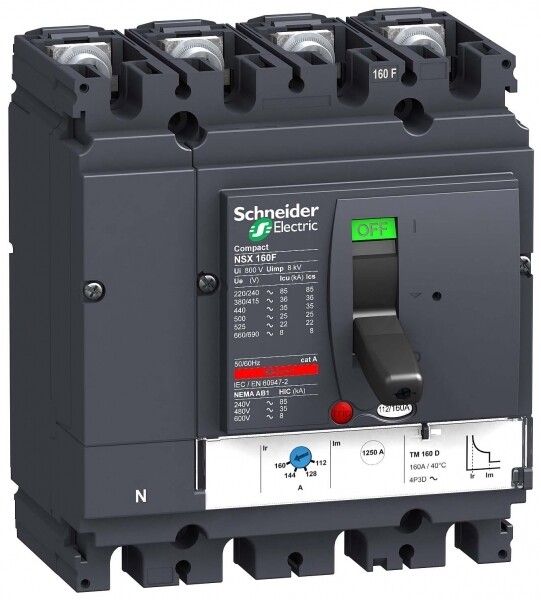

Выключатель автоматический 4п 4т 125А 50кА NSX160N TM125D SchE LV430861 APC

Автоматический выключатель Schneider Electric модели TM125D NSX160N - четырёхполюсный аппарат с номинальным током 125 А и отключающей способностью 50 кА, предназначенный для защиты промышленных электрических сетей. Устройство обеспечивает надёжную работу в условиях широкого диапазона температур и соответствует международному стандарту МЭК 60947-2.

Назначение и область применения

Автоматический выключатель TM125D NSX160N используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах освещения и питания больших электродвигателей. Также применяется в системах автономного электроснабжения - на генераторах, в кабельных линиях значительной длины и в распределительных пунктах крупных объектов - от заводов до многоэтажных административных зданий.

Технические характеристики

• Количество полюсов: 4
• Номинальный ток: 125 А
• Отключающая способность: 50 кА (Icu) - максимальная способность прервать ток короткого замыкания
• Номинальное напряжение: 220–690 В переменного тока (AC)
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Диапазон регулировки расцепителя КЗ: 1250 А (кратко 10×In)
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температурах от -35 C до +70 C
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в основании)
• Подключение: винтовые зажимы, допускают кабели сечением до 300 мм2
• Конструктивное исполнение: стационарное - не предназначен для выдвижения
• Индикация: есть указатель расцепления (визуальный сигнал срабатывания)
• Привод: рычажный, ручной; также имеется возможность подключения моторного привода (не в комплекте)
• Нормативный документ: МЭК 60947-2 / ГОСТ Р 50030.2-99
• Габариты: 105 × 161 × 86 мм

Совместимость и монтаж

TM125D NSX160N устанавливается исключительно на монтажную плату - фиксируется с помощью болтов через четыре отверстия в нижней части корпуса. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки винтов (указано в руководстве производителя). Недостаточно плотное соединение может вызвать нагрев и выход устройства из строя. Высота аппарата позволяет использовать его в шкафах с ограниченным вертикальным пространством. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, реле или модуль расширения). Моторный привод можно подключить дополнительно, но он не встроен и не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель TM125D NSX160N сертифицирован по международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-99, что гарантирует соответствие требованиям безопасности, отказоустойчивости и точности срабатывания. Конструкция выполнена в литом корпусе - предотвращает попадание сторонних предметов внутрь механизма. Индикатор расцепления даёт оператору быстрый визуальный ответ о причине отключения. Степень защиты IP40 достаточна для закрытых помещений, но не рассчитана на воздействие брызг, пыли или влаги - не используйте в сырых или открытых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных КЗ в мощных сетях
• Широкий диапазон рабочих температур (-35…+70 C) - подходит для холодных складов и жарких цехов
• Чёткая настройка расцепителя КЗ (до 1250 А) - легко адаптировать под нагрузку двигателя или группы потребителей
• Фиксированная стационарная сборка - минимизирует риск случайного отключения при вибрации
• Поддержка кабелей большого сечения (до 300 мм2) - совместим с силовыми линиями высокой мощности
• Совместим с серией Compact NS - возможна унификация запчастей и сервиса в рамках одной системы

Ограничения применения

• Не предназначен для частичного отключения - все 4 полюса работают одновременно
• Отсутствуют встроенные вспомогательные контакты - требуется внешняя система сигнализации
• Защита IP40 не обеспечивает герметичность - нельзя применять во влажных средах, на улице или в помещениях с постоянными брызгами
• Моторный привод - опциональный элемент, не входит в комплект - его установка требует дополнительных расходов и времени
• Не имеет функций измерения или передачи данных - не подходит для систем IoT или умного учёта

Примеры использования

• Щитовая распределения на заводе - защита трёхфазных двигателей насосов и вентиляторов
• Центральное питание конвейерной линии - отключение при перегрузке или КЗ в одном из проводов
• Распределительный пункт в холодном цеху - работа при -30 C благодаря исполнению УХЛ4
• Объект с дизель-генератором - защита кабельной линии от сверхтоков при старте
• Жилой комплекс с автономным ЭП - управление групповым питанием лифтов и систем вентиляции

Практические советы

• При выборе автомата проверьте, чтобы сечение кабеля не превышало 300 мм2 - иначе невозможно качественное соединение
• При монтаже на плату обязательно используйте изолирующие прокладки, особенно если плита металлическая
• Для обслуживания - всегда отключите питание и убедитесь, что устройство находится в положении “выкл”
• Если нужна удалённая сигнализация сработки - выбирайте модель с вспомогательными контактами (NSX160H) или добавьте внешнее реле
• Проверяйте периодически состояние винтовых зажимов - при длительной работе они могут ослабнуть
• Срок службы зависит от числа срабатываний - не используйте как обычный рубильник, только для аварийного отключения
