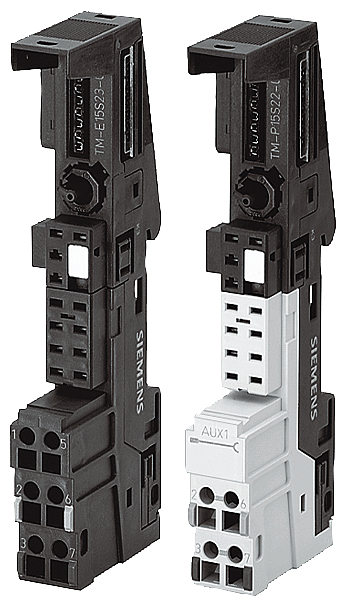

Модуль терминальный TM-E15S24-01 SIMATIC DP ET 200S для уст. электронного модуля 2х4 контакта с винт. зажимами (уп.5шт) Siemens 6ES71934CB200AA0

Терминальный модуль TM-E15S24-0 / TM-E15S24-01 от Siemens предназначен для надёжного соединения электронных модулей в системе SIMATIC ET 200S. Устройство обеспечивает гибкую коммутацию сигналов через винтовые зажимы и совместимо с широким спектром модулей ввода-вывода. Упаковка содержит 5 единиц, что удобно для комплектования автоматизированных систем.

Назначение и область применения

Терминальный модуль TM-E15S24-0 / TM-E15S24-01 используется для подключения электронных модулей к шине PROFIBUS DP в распределённых I/O-системах SIMATIC ET 200S. Он служит интерфейсом между управляющим контроллером и полями устройств - датчиками, исполнительными механизмами, клапанами, реле. Подходит для монтажа на DIN-рейку или стену в промышленных щитах. Применяется в цепях управления технологическими процессами на заводах, конвейерах, насосных станциях и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов до 2,5 мм2
• Количество контактов: 2×4 = 8 контактов (два ряда по четыре)
• Входное напряжение: 10–24 В переменного или постоянного тока
• Выходное напряжение: 24 В (переменного или постоянного тока, 50/60 Гц)
• Максимальный ток: 10 А (как на входе, так и на выходе - для AC и DC)
• Ширина модуля: 15 мм - компактная форма для плотной укладки на рейке
• Тип монтажа: настенный или на DIN-рейку
• Категория взрывозащиты: ATEX 3G - допущен к использованию во взрывоопасных зонах класса 2 (не требует специальной защиты корпуса)
• Комплектация: 5 штук в одной упаковке

Совместимость и монтаж

TM-E15S24-0 / TM-E15S24-01 совместим с любыми модулями SIMATIC ET 200S, включая:

• Цифровые и аналоговые модули ввода/вывода
• Функциональные блоки (например, счетчики, таймеры)
• Модули связи и расширения

Установка выполняется вручную: модуль защёлкивается на DIN-рейку, затем подключаются провода к винтовым клеммам. Возможна фронтальная установка - доступ к клеммам сохраняется даже при установленном рядом оборудовании. Кабель AUX1 проходит внутри модуля, не требует внешних перемычек. Для подключения используйте провода сечением до 2,5 мм2. Не применяйте многожильные провода без наконечников.

Безопасность и стандарты

TM-E15S24-0 / TM-E15S24-01 соответствует нормам ATEX 3G, что позволяет использовать его в помещениях с потенциально взрывоопасной средой (зоны 2, 22). Соответствует стандартам EN 61131-2 для промышленных автоматизированных систем. Напряжение и ток рассчитаны на безопасную работу в условиях колебаний сети +-10%. Материалы корпуса - самозатухающие, соответствуют UL94 V-0.

Преимущества

• Гибкая коммутация: один модуль заменяет несколько отдельных клеммных блоков
• Стандартная ширина 15 мм - легко интегрируется в существующие сборки ET 200S
• Винтовые зажимы - надёжнее, чем push-in, особенно при вибрациях
• Отсутствие необходимости в отдельных перемычках AUX1 - снижает риск ошибок при монтаже
• Совместимость с большинством типов модулей - универсальное решение для различных задач

Ограничения применения

• Не предназначена для работы с напряжениями выше 24 В на выходе - нельзя применять для управления нагрузками 110/230 В
• Максимальный ток 10 А - не подходит для мощных двигателей или нагревательных элементов
• Требует предварительной подготовки проводов: многожильные кабели должны иметь наконечники
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать внешние предохранители
• Не работает автономно - обязательно требуется подключение к шине PROFIBUS DP и контроллеру S7

Примеры использования

• Подключение датчиков уровня и температуры к PLC в пищевой промышленности
• Интерфейс между контроллером и пневматическими клапанами на конвейере
• Сборка сигнализационных цепей на химическом производстве (зона ATEX 3G)
• Объединение нескольких модулей ввода-вывода в одном ряду для экономии места в щите

Практические советы

• При монтаже всегда проверяйте соответствие напряжений: вход 24 В DC/AC, выход тоже 24 В - не путайте с другими моделями TM-E15Sxx
• Затягивайте винты усилием 0,5–0,7 Нм - недостаточное усилие вызывает плохой контакт, избыточное - повредит клемму
• Для вибрационных сред используйте провода с наконечниками и контрольные метки на винтах
• При групповой установке нескольких модулей соблюдайте минимальный зазор 10 мм между ними для теплоотвода
• Артикулы 6ES7193-4CB20-0AA0 и 6ES71934CB200AA0 - идентичны; второй вариант записан без дефисов, но это тот же продукт
