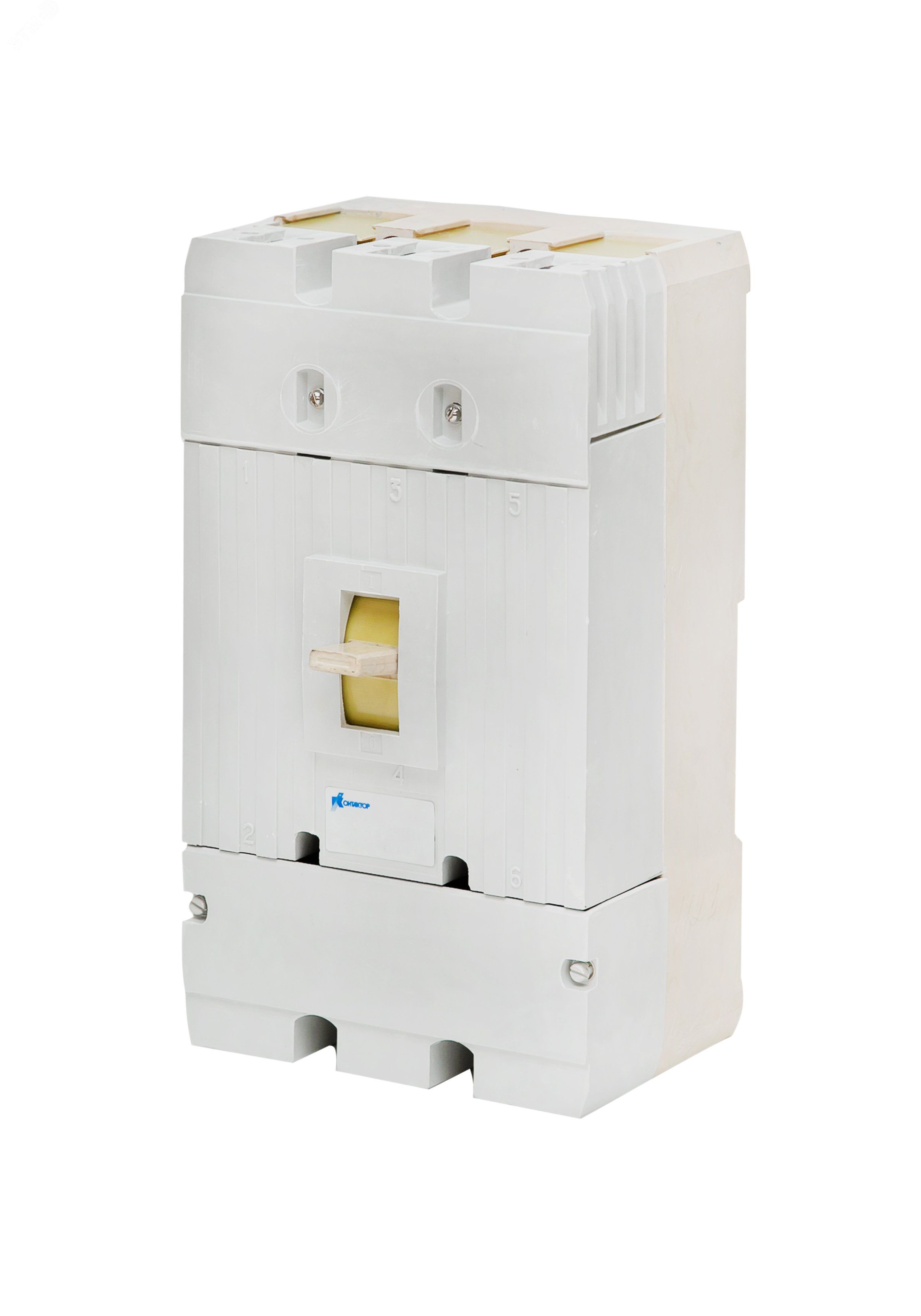

Выключатель автоматический в литом корпусе А3792К-630А-1140AC-2500А-НР110DC-1З2Р-УХЛ3 Контактор G630K-000016 Legrand

Автоматический выключатель А3792К-630А-1140AC-2500А-НР110DC-1З2Р-УХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок и коротких замыканий. Модель рассчитана на номинальный ток 630 А, имеет три полюса и подходит для установки в промышленных объектах с жесткими условиями эксплуатации.

Назначение и область применения

Автоматический выключатель А3792К используется для коммутации и защиты силовых цепей в условиях повышенной нагрузки. Он отключает питание при возникновении короткого замыкания, а также при значительном снижении напряжения - как в основной, так и во вторичной цепи. Применяется в распределительных щитах промышленных предприятий, на участках с мощными двигателями, конвейерами, сварочным оборудованием и других системах, где требуется надежная защита от аварийных ситуаций.

Технические характеристики

• Номинальный ток (I_u): 630 А
• Номинальное напряжение: до 1140 В переменного тока, 50/60 Гц
• Кратковременная отключающая способность: 12,5 кА
• Число полюсов: 3
• Уставка тока расцепления: 0 А (без тепловой защиты - работает только по максимальному току короткого замыкания)
• Количество контактов: 1 нормально замкнутый (1НЗ), 2 нормально открытых (2НО)
• Напряжение управления катушки: 110 В постоянного тока (DC)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата)
• Степень защиты: IP20 (токоведущие зажимы - IP00)

Совместимость и монтаж

Выключатель А3792К-630А-1140AC-2500А-НР110DC-1З2Р-УХЛ3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - требуют фиксации с усилием, указанным в руководстве. Подключение управляющей катушки (110 В DC) выполняется отдельными проводами к контактам управления. Обязательно соблюдать полярность при подключении постоянного тока. Номинальный ток 630 А требует использования кабелей с достаточным сечением - рекомендуется проверить соответствие по таблицам ПУЭ. Зажимы не защищены от прикосновений - монтаж допускается только в закрытых щитах.

Безопасность и стандарты

• Соответствует ГОСТ 14255 (степень защиты IP20/IP00)
• Исполнение УХЛ3 по ГОСТ 15150 - обеспечивает работу при температуре от −40 C до +40 C
• Система менеджмента качества сертифицирована по ISO 9001
• Производится с 100%-ным выходным контролем каждого изделия

Преимущества

• Высокая отключающая способность (12,5 кА) позволяет использовать устройство в сетях с высоким уровнем короткозамкнутых токов
• Наличие вспомогательных контактов (1НЗ+2НО) удобно для сигнализации состояния и управления другими элементами системы
• Катушка управления на 110 В DC совместима со многими промышленными системами автоматизации
• Гарантия 5 лет - подтверждает долговечность конструкции и качество сборки

Ограничения применения

• Не имеет функции тепловой защиты - не отключается при длительной перегрузке ниже порога короткого замыкания; для защиты от перегрузок необходимо применять дополнительные устройства (например, термореле)
• IP20 не предполагает защиту от брызг воды - запрещено использование в сырых помещениях без корпуса
• Зажимы главной цепи имеют степень защиты IP00 - доступны для прикосновения, поэтому монтаж возможен только в изолированных шкафах
• Не предназначен для работы в средах с взрывоопасными газами или пылью - не имеет взрывозащиты

Примеры использования

• Защита главного ввода на промышленном участке с несколькими крупногабаритными станками
• Коммутирование питания конвейерной линии в пищевой промышленности
• Подключение к системе автоматического управления с использованием вспомогательных контактов для передачи сигнала “выключен”
• Щиты распределения электроэнергии в металлургических цехах с напряжением до 1140 В

Практические советы

• Перед установкой проверьте, что расчетный ток короткого замыкания в точке установки не превышает 12,5 кА - иначе выключатель не сможет безопасно отключить аварию
• При использовании с катушкой 110 В DC убедитесь, что источник питания стабилен - скачки напряжения могут вызвать некорректную работу
• Для защиты от перегрузок добавьте тепловое реле или электронный модуль защиты - этот выключатель реагирует только на КЗ
• Обеспечьте свободный доступ к аппарату для обслуживания - он не герметичен, и внутрь может попадать пыль
• При замене старого аппарата учтите, что посадочные размеры и тип крепления должны совпадать - модель А3792К совместима с большинством стандартных щитов
