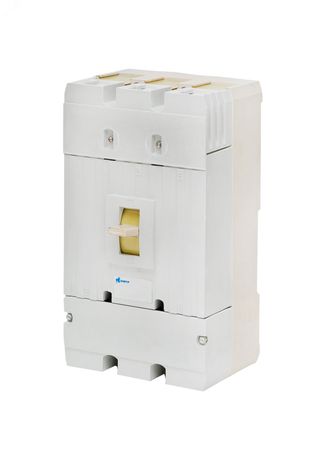

Выключатель автоматический в литом корпусе А3792К-630А-1140AC-2500А-НР110DC-РНН110DC-1З2Р-УХЛ3 Контактор G630K-000066 Legrand

Автоматический выключатель А3792К-630А-1140AC-2500А-НР110DC-РНН110DC-1З2Р-УХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей до 1140 В переменного тока от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 630 А и коммутационной способностью 12,5 кА подходит для промышленных объектов с высокими требованиями к надёжности, особенно в условиях холодного климата.

Назначение и область применения

Автоматический выключатель А3792К используется для безопасного включения, отключения и защиты электрических цепей в промышленных системах. Он защищает оборудование от повреждений при коротком замыкании и значительном снижении напряжения. Применяется в распределительных щитах, на входе в силовые установки, на участках с большими нагрузками - например, на заводах, в насосных станциях, на конвейерах и в системах управления технологическим оборудованием.

Технические характеристики

• Номинальный ток (I_u): 630 А
• Номинальное напряжение: до 1140 В переменного тока, 50/60 Гц
• Коммутационная способность: 12,5 кА
• Число полюсов: 3
• Уставка тока расцепления: 0 А (без тепловой защиты - работает только как аппарат отключения при КЗ и потере напряжения)
• Количество контактов: 1 нормально открытый (1НО), 2 нормально закрытых (2НО)
• Исполнение по климату: УХЛ3 (работает при температуре от −40 C до +40 C)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям; зажимы - IP00)
• Механизм отключения: электромагнитный (при КЗ) и поддержание напряжения (при просадке)

Совместимость и монтаж

Выключатель А3792К монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода должны иметь жилы сечением, соответствующее допустимой нагрузке 630 А. Подключение к катушкам управления (НР110DC и РНН110DC) требует постоянного тока 110 В. Обязательно соблюдать полярность при подключении цепей управления. Монтаж возможен только в сухих помещениях с доступом к контактам для обслуживания. Зажимы для внешней проводки не имеют защиты - требуется использование корпусов или шкафов с классом защиты не ниже IP54.

Безопасность и стандарты

• Соответствует ГОСТ 14255 (степень защиты IP20/IP00)
• Соответствует ГОСТ 15150 (климатическое исполнение УХЛ3)
• Производство проходит контроль по системе менеджмента качества ISO 9001
• Готовые изделия проходят 100%-ный выходной контроль

Преимущества

• Высокая коммутационная способность (12,5 кА) обеспечивает надёжное отключение даже при серьёзных аварийных токах
• Электромагнитное отключение без тепловой защиты позволяет использовать устройство там, где нужна только защита от КЗ
• Климатическое исполнение УХЛ3 делает его пригодным для работы в неотапливаемых помещениях и на открытом воздухе в холодных регионах
• Пятилетняя расширенная гарантия подтверждает долговечность конструкции
• Наличие вспомогательных контактов (1НО+2НО) упрощает интеграцию в системы сигнализации и автоматизации

Ограничения применения

• Не имеет функции тепловой защиты - нельзя применять для защиты от длительных перегрузок
• Зажимы для внешнего подключения имеют степень защиты IP00 - обязательна установка в закрытый шкаф
• Требуется источник постоянного тока 110 В для управления катушками - не совместим с сетями 220 В AC без преобразования
• Не предназначен для частого включения/выключения - рассчитан на основную защиту, а не на оперативное управление

Примеры использования

• Защита главного ввода в цех с мощными двигателями (например, прокатный стан)
• Отключение питания при падении напряжения в системе управления лифтами
• Резервный выключатель в распределительном пункте на холодном складе с температурой до −30 C
• Подключение в цепь с сигналом “потеря напряжения” для остановки оборудования при аварии

Практические советы

• Перед монтажом проверьте соответствие напряжения управления (110 В DC) - неверное питание катушки приведёт к отказу отключения
• При использовании в системах с несколькими выключателями - учтите координацию с другими защитными устройствами, чтобы избежать ложных срабатываний
• Для удобства диагностики используйте вспомогательные контакты (1НО, 2НО) для передачи состояния аппарата в PLC
• Обеспечьте свободный доступ к аппарату для осмотра и замены - внутренние элементы не ремонтопригодны
• Если необходима защита от перегрузок - выберите другую модификацию с регулируемой тепловой уставкой
