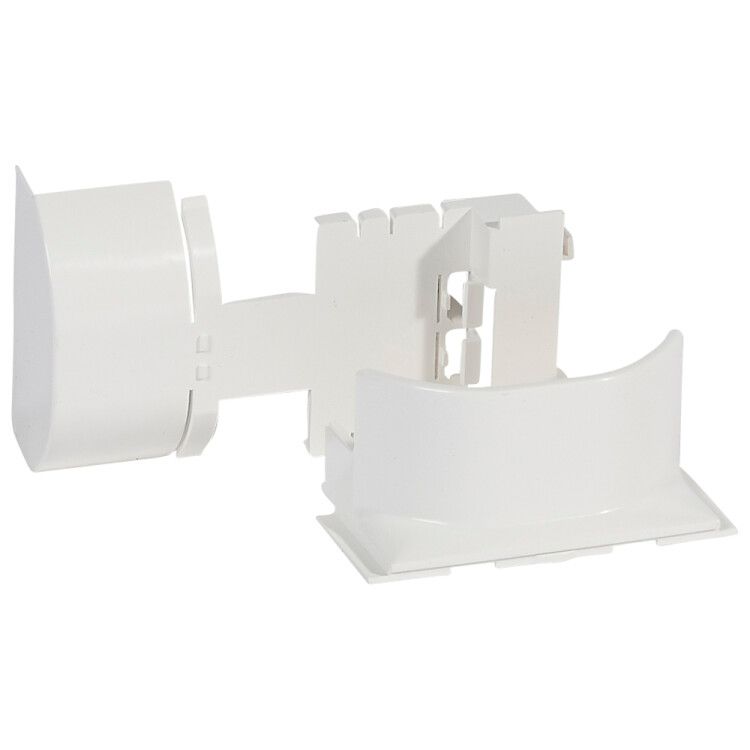

Адаптер для монтажа рамки арт. 31611 Mosaic Leg 031704 Legrand

Панель выдвижная 3 модуля H16 от Legrand Euro - компактное решение для установки коммутационных устройств в распределительных щитах, где важна экономия места и удобство обслуживания. Артикулы 031704 и 31704 относятся к серии DLP и предназначены для внутренней сборки.

Назначение и область применения

Панель выдвижная 3 модуля H16 используется для размещения автоматических выключателей, УЗО, реле и других устройств шириной до 18 мм каждый. Подходит для монтажа в шкафах управления, распределительных щитах и системах автоматизации. Благодаря выдвижной конструкции обеспечивает доступ к контактам и зажимам без необходимости полного демонтажа оборудования.

Технические характеристики

• Высота: 16 мм - позволяет устанавливать несколько панелей друг над другом в ограниченном пространстве;
• Глубина: 32 мм - минимальная глубина для размещения трёх стандартных модулей с учётом проводки;
• Количество модулей: 3 - соответствует стандартному шагу DIN 35 мм (по 18 мм на модуль);
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически инертен;
• Цвет: 9003 (серый) - совместим с цветовой гаммой изделий Legrand для единообразия в щите;
• Метод крепления: стандартный - фиксируется на DIN-рейке с помощью защёлок, без дополнительных крепёжных элементов.

Совместимость и монтаж

Панель выдвижная 3 модуля H16 совместима со всеми устройствами, соответствующими стандарту DIN EN 60715. Крепится на DIN-рейку шириной 35 мм. Для монтажа достаточно вставить заднюю часть панели на рейку и зафиксировать её до характерного щелчка. После установки можно легко выдвигать панель на 5–7 см для удобного доступа к клеммам. Не требует специальных инструментов.

Преимущества

• Удобство сервиса: выдвижная конструкция снижает риск повреждения проводов при обслуживании;
• Экономия места: малая высота и глубина позволяют плотно упаковать оборудование в щите;
• Стандартная совместимость: работает с любыми модульными устройствами Legrand и сторонних производителей;
• Защита контактов: закрытая форма предотвращает случайное прикосновение к токоведущим частям при установленной панели.

Ограничения применения

• Не предназначен для внешнего монтажа - материал не имеет защиты от осадков и УФ-излучения;
• Работает только при температуре от –25C до +60C - не подходит для холодильных камер или жарких помещений без вентиляции;
• Не рассчитана на нагрузку выше 10 А на модуль - для больших токов требуется использование более мощных решений;
• Не допускается применение с устройствами шириной больше 18 мм - например, с двойными УЗО без адаптеров.

Примеры использования

• Щит управления насосной станцией - три модуля: один автомат, одно УЗО, одно реле времени;
• Распределительный щит квартиры - групповые автоматы освещения, розеток и бытовых приборов;
• Автоматизация производства - управление конвейером через миниатюрную панель с реле и терморегулятором.

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри трёх модулей - суммарная ширина не должна превышать 54 мм;
• Используйте маркировочные бирки сразу после установки - панель часто выдвигается, и метки могут потеряться;
• При использовании нескольких таких панелей в одном щите соблюдайте вертикальный интервал не менее 10 мм между ними для лучшего теплоотвода;
• Артикулы 031704 и 31704 - это одна и та же панель; различие лишь в формате номера - выбирайте любой из них.
