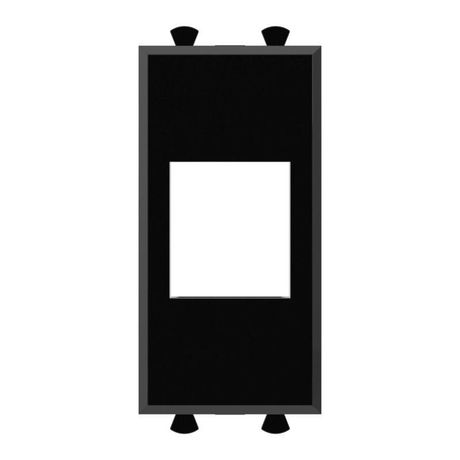

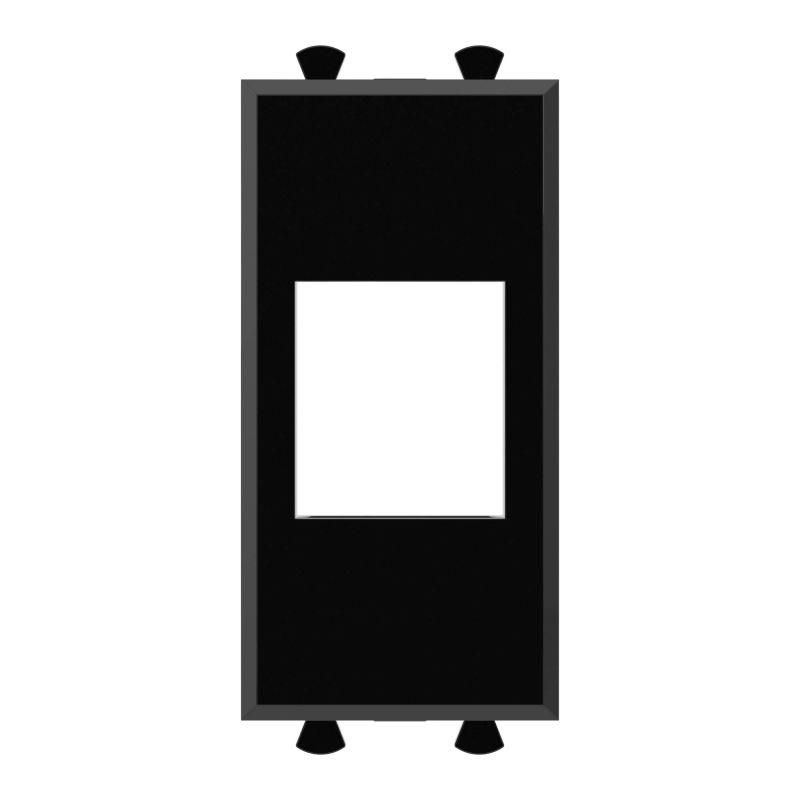

Адаптер без шторки для Keystone, "Avanti", "Черный квадрат", 1 модуль | 4402211 DKC ДКС

Адаптер без шторки для Keystone, 1 модуль, черный квадрат от DKC (ДКС), артикул 4402211, предназначен для фиксации модулей Keystone в скрытых монтажных системах - например, в кабель-каналах или лючках. Это элемент сборной системы Avanti, обеспечивающий чистую внешнюю поверхность и устойчивую посадку без лишних деталей.

Назначение и область применения

Адаптер без шторки для Keystone, 1 модуль, черный квадрат используется там, где требуется установить информационные модули - Ethernet, телефон, коаксиальный кабель - в стеновые или потолочные ниши. Подходит для систем организации рабочих мест: кабель-каналов, башенок, колонн, лючков. Применяется в офисах, центрах обработки данных, на производстве, в учебных заведениях. Не предназначен для открытой установки - работает только в скрытом монтаже.

Технические характеристики

• Тип изделия: накладка для электроустановочных изделий (ЭУИ)
• Количество модулей: 1
• Форма: квадратная
• Цвет: черный, глянцевая поверхность
• Материал: термопласт, без галогенов
• Степень защиты IP20: защита от доступа пальцами, но не от воды и пыли
• Тип серии: модульная система Avanti
• Направление выхода: прямолинейное - провода выводятся прямо назад
• Поле для надписи: отсутствует - нельзя нанести этикетку
• Способ монтажа: скрытый - монтируется внутрь подрозеточной коробки
• Крепление: безвинтовое зажимное - фиксируется за счет упругих лапок
• Установка в кабель-канал: да
• Защитное покрытие: декоративное - предотвращает царапины, не усиливает прочность

Совместимость и монтаж

Адаптер без шторки для Keystone, 1 модуль, черный квадрат совместим со всеми стандартными модулями Keystone 1-модульного формата. Устанавливается в подрозеточные коробки глубиной не менее 45 мм. Для фиксации требуются:

• каркас с лапками (артикул 4400802)
• два самореза (не входят в комплект)

Монтаж выполняется так: адаптер вставляется в коробку, затем к нему крепится каркас 4400802, который расклинивается внутри и удерживает всю конструкцию. После этого в него вставляются модули Keystone - например, RNK6AF90TL, RNK6U180BK, RNK5EU180WH. Без каркаса адаптер не удерживается - он лишь служит лицевой панелью.

Безопасность и стандарты

Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в производственных зонах с пылевыми выбросами. Материал термопласт без галогенов снижает токсичность при возгорании - соответствует экологическим нормам для офисных помещений.

Преимущества

• Гладкая глянцевая поверхность легко моется и не собирает пыль
• Отсутствие шторки обеспечивает быстрый доступ к модулю - удобно при частой замене
• Компактный дизайн - занимает минимум места в коробке
• Совместимость с широким спектром модулей Keystone - универсальное решение
• Зажимное крепление без винтов - ускоряет монтаж и снижает риск повреждения корпуса

Ограничения применения

• Не подходит для открытой установки - только в скрытые ниши
• IP20 - запрещено использовать во влажных помещениях (ванна, кухня, улица)
• Нет поля для надписи - невозможно помечать порты (например, “LAN”, “VoIP”)
• Требует обязательного использования каркаса 4400802 - без него не фиксируется
• Не рассчитан на нагрузку выше 1 А - только для слаботочных устройств (Ethernet, USB, телефон)

Примеры использования

• Установка сетевой розетки RJ45 в офисном кабель-канале
• Монтаж телефонного модуля в стеновой нише жилого дома
• Подключение видеокамеры через коаксиальный модуль в серверной комнате
• Размещение USB-зарядки в выдвижной башенке на рабочем столе

Практические советы

• Перед монтажом проверьте глубину подрозеточной коробки - она должна быть ≥45 мм, иначе адаптер не войдет полностью
• Обязательно используйте каркас 4400802 - даже если кажется, что адаптер держится без него, он будет болтаться и со временем треснет
• Выбирайте модули Keystone с тем же типом крепления - некоторые имеют увеличенную заднюю часть, которая может не поместиться
• Если нужна маркировка портов - используйте наклейки на сами модули, а не на адаптер
• Не применяйте в средах с высокими механическими нагрузками - материал термопласт хрупкий при ударах
