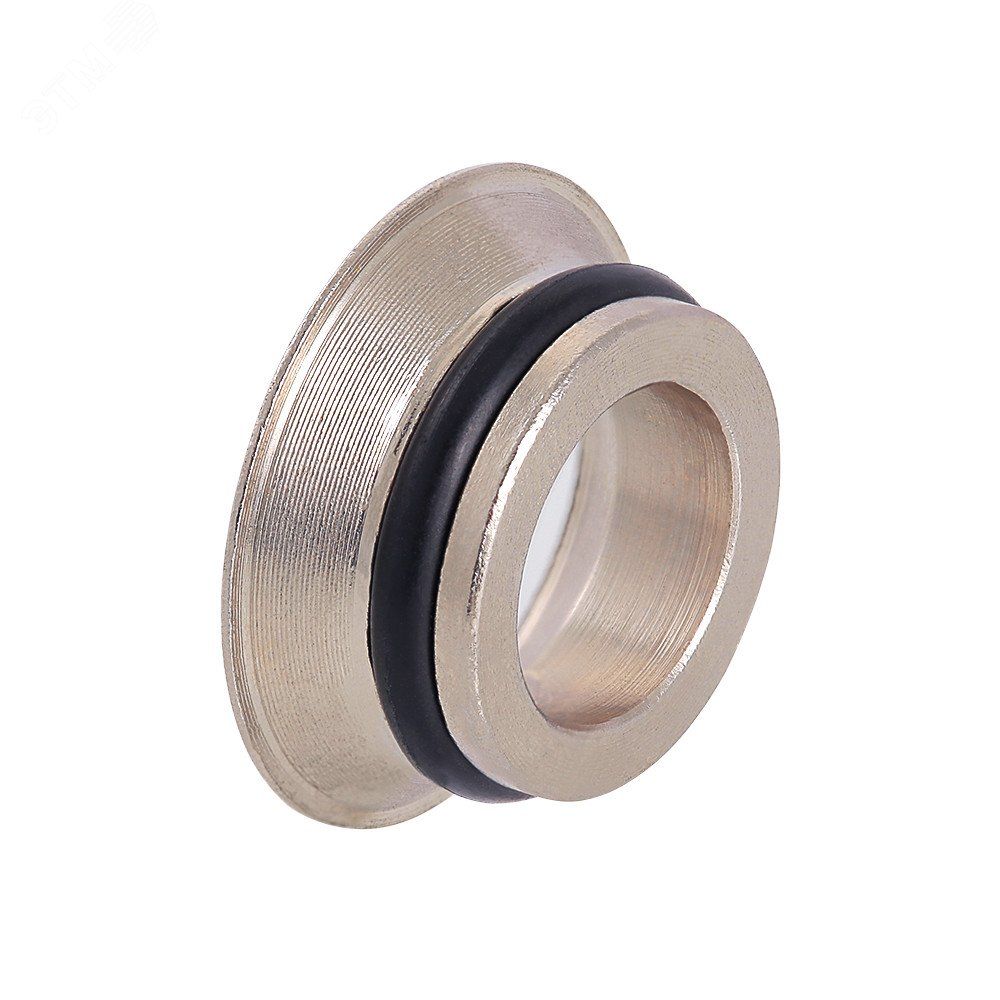

Адаптер для коллектора 1/2' (конус-плоскость) - VTc.701.N.04 VALTEC O70100E04

Адаптер для коллектора 1/2 дюйма (конус-плоскость) VALTEC с артикулом VTC.701.N обеспечивает надёжное соединение между фитингами с плоским уплотнением и коллекторами с конусным выходом, предотвращая повреждение прокладок и утечки воды.

Назначение и область применения

Адаптер для коллектора 1/2 дюйма (конус-плоскость) VALTEC используется для подключения гибких подводок и фитингов с накидной гайкой и плоской прокладкой к арматуре с внутренним конусом - например, коллекторам VTc.500.N, VTc.560.N, VTc.580.N или клапанам VT.017.N, VT.018.N. Без этого адаптера прокладка может перерезаться острым краём конуса, что приведёт к потере герметичности. Применяется в системах горячего и холодного водоснабжения, теплых полах, радиаторных контурах.

Технические характеристики

• Резьба: 1/2 дюйма (внутренняя, метрическая G 1/2")
• Тип соединения: резьбовое
• Материал: латунь - устойчив к коррозии, совместим с питьевой водой
• Максимальная рабочая температура: до +120 C
• Тип перехода: конус-плоскость - преобразует конический выход арматуры в плоскую поверхность для уплотнительной прокладки

Совместимость и монтаж

Адаптер для коллектора 1/2 дюйма (конус-плоскость) VALTEC устанавливается между коллектором с коническим выходом и фитингом с накидной гайкой. Монтаж выполняется вручную: сначала накидная гайка надевается на гибкую подводку, затем адаптер вворачивается в конусный патрубок коллектора, после чего подводка затягивается на адаптере. Уплотнение осуществляется плоской прокладкой (не входит в комплект). Посадочный диаметр адаптера рассчитан под стандартные фитинги VTm.222 16 мм × 1/2".

Преимущества

• Исключает риск повреждения уплотнительной прокладки при подключении к конусному выходу
• Обеспечивает долговременную герметичность без дополнительных средств уплотнения
• Латунная конструкция выдерживает высокие температуры и давление
• Совместим с продукцией VALTEC - гарантирует точное соответствие размеров и качества

Ограничения применения

• Не применяется для подключения к резьбовым выходам без конуса - требует именно конического патрубка
• Не предназначена для работы с агрессивными средами (например, химическими растворами)
• Не заменяет собой уплотнительную прокладку - её необходимо устанавливать отдельно
• Работает только с накидными гайками, несовместим с трубами, свариваемыми методом пайки

Примеры использования

• Подключение гибкой подводки VTm.222 к коллектору VTc.500.N в системе тёплого пола
• Присоединение запорного клапана VT.017.N через гибкий шланг к распределительному коллектору
• Замена старого фитинга на новый, когда исходный выход арматуры имеет коническую форму

Практические советы

• Перед установкой проверьте, чтобы конус на коллекторе был целый - трещины или заусенцы снижают герметичность даже с адаптером
• Убедитесь, что используемая прокладка имеет подходящий диаметр и толщину - она должна плотно сесть на плоскую часть адаптера
• Затягивайте накидную гайку рукой до упора, потом - ключом на 1/4 оборота. Перетяжка деформирует прокладку
• Адаптер VTC.701.N можно использовать как временный ремонтный элемент при замене арматуры с другим типом выхода
