Адаптер для тестового щупа IRAP-4 | DKC ДКС

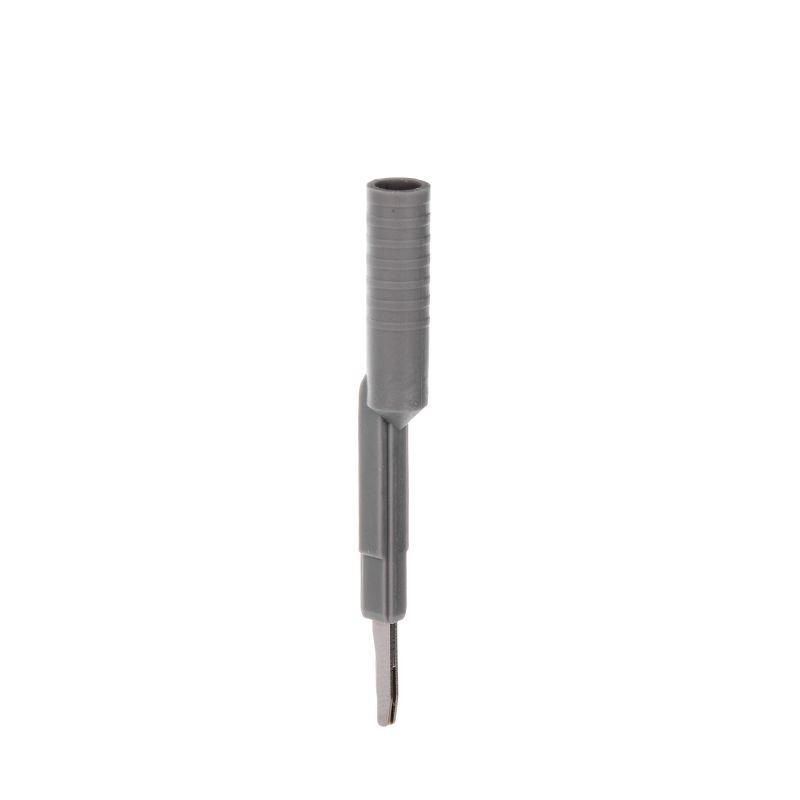

Гнездо тестовое RPAI-4 от DKC - компактный адаптер для безопасного измерения напряжения через тестовый щуп без демонтажа проводов. Устанавливается в каналы для перемычек на винтовых и Push-in клеммах, совместимо с проводами до 10 мм2. Артикул irap-4 используется в панелях управления, распределительных устройствах и на производстве.

Назначение и область применения

Гнездо тестовое RPAI-4 предназначено для упрощения диагностики электрических цепей. Его устанавливают внутрь канала для перемычек на клеммниках с винтовым или Push-in соединением. После установки можно легко подключить щуп мультиметра - без откручивания болтов, переключения проводов или отключения питания. Подходит для работы с силовыми и слаботочными цепями в шкафах автоматики, пультах управления, распределительных щитах.

Технические характеристики

• Номинальное напряжение: 400 В - допустимо использование в сетях до 400 В переменного тока
• Количество полюсов: 1 - одно гнездо для одного контакта
• Размер модуля: 5,8 мм - компактная форма, занимает мало места в клеммной колодке
• Материал корпуса: полиамид - прочный, термостойкий, самозагасающий
• Контакты: луженая медь - хорошая проводимость, устойчивость к окислению
• Цвет: серый - стандартизированная визуальная идентификация
• Сечение провода: до 10 мм2 - совместимо с большинством стандартных кабелей в промышленном оборудовании

Совместимость и монтаж

Гнездо тестовое RPAI-4 устанавливается в специальный канал для перемычек, который есть на многих клеммниках с винтовыми зажимами и системами Push-in. Для монтажа достаточно вынуть существующую перемычку и вставить RPAI-4 вместо неё. Никаких инструментов не требуется - фиксируется механически за счёт формы и плотного прилегания. Не требует подключения к сети - работает как пассивный переходник между клеммой и щупом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при установленном гнезде. Луженые медные контакты обеспечивают надёжную передачу сигнала без скачков напряжения. Гнездо тестовое RPAI-4 не имеет собственного класса защиты IP - применяется внутри закрытых шкафов, где обеспечена защита от внешних воздействий.

Преимущества

• Экономит время - замер напряжения без отключения проводов
• Уменьшает риск ошибок - меньше операций, меньше вероятность перепутать фазы
• Не требует доработки оборудования - устанавливается в уже имеющиеся каналы
• Выдерживает многократные подключения - контактная группа рассчитана на длительную эксплуатацию
• Подходит для сервиса и профилактики - идеально для регулярных проверок на объектах

Ограничения применения

• Не предназначен для установки вне клеммных каналов - нельзя использовать как самостоятельный разъём
• Не подходит для токов выше 10 А - не является нагрузочным элементом, только для измерений
• Не совместим с клеммами без канала для перемычек - предварительно проверьте тип клеммника
• Не рассчитан на работу во влажной среде - используйте только в сухих, закрытых шкафах
• Не подходит для высокочастотных сигналов - оптимизировано для измерения постоянного и сетевого напряжения 50/60 Гц

Примеры использования

• На заводе: контроль напряжения на входе контроллера PLC без остановки линии
• В распределительном щите: проверка наличия фазы после автомата без вскрытия клеммы
• На объекте ТК: диагностика цепей освещения или реле в шкафу управления лифтом
• В мастерской: быстрая сверка напряжения на новых сборках перед запуском

Практические советы

• Перед установкой убедитесь, что канал в клеммнике точно соответствует размеру 5,8 мм - иначе гнездо будет плохо фиксироваться
• Проверяйте, чтобы провод был правильно затянут в клемме до установки RPAI-4 - плохой контакт снижает точность измерений
• Используйте щупы с тонкими наконечниками - они лучше подходят к внутреннему контакту гнезда
• Не устанавливайте несколько RPAI-4 рядом на одной клемме - это может вызвать перегрев или механическое давление
• При работе с высокими токами - следите за температурой клеммника; RPAI-4 не увеличивает тепловыделение, но не компенсирует перегрузку
