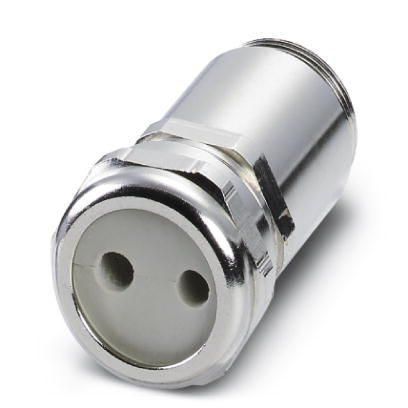

Адаптер FL M32 ADAPTER | 2702544 Phoenix Contact

Адаптер FL M32 от Phoenix Contact (артикул 2702544) предназначен для соединения кабеля с резьбовым вводом М32 и перехода на стандартный фланцевый крепление, обеспечивая герметичную и надёжную установку в условиях повышенной механической нагрузки.

Назначение и область применения

Адаптер FL M32 используется для подключения гибких кабелей с резьбой М32 к панелям, корпусам или распределительным щитам через фланец. Применяется там, где требуется прочная и защищённая точка входа кабеля - например, в промышленном оборудовании, автоматизированных линиях, системах управления и силовой аппаратуре.

Технические характеристики

• Резьба входа: М32×1,5 - совместима с кабельными вводами и муфтами стандарта М32
• Фланцевое крепление: круглое, с отверстиями для болтов - позволяет закрепить адаптер на плоской поверхности толщиной до 8 мм
• Материал корпуса: термостойкий пластик PBT - устойчив к перепадам температур и химическим воздействиям
• Степень защиты IP65 - предотвращает попадание пыли и струй воды из любого направления
• Рабочий температурный диапазон: от –40 C до +80 C
• Максимальный внешний диаметр кабеля: до 29 мм

Совместимость и монтаж

Адаптер FL M32 совместим с любыми кабельными вводами и муфтами с внутренней резьбой М32×1,5. Для монтажа:

• Закрепите адаптер на поверхности с помощью четырёх болтов через отверстия во фланце
• Убедитесь, что толщина панели не превышает 8 мм - иначе потребуется удлинитель или шайбы
• Подключите кабель с подходящим вводом М32 - затяните до плотного контакта, не переусердствуя
• Не используйте с жёсткими проводниками без гибкой оплетки - возможна деформация уплотнений

Безопасность и стандарты

Адаптер FL M32 соответствует требованиям IEC 60529 (защита IP65) и EN 62444. Произведён в соответствии с нормами безопасности для промышленного оборудования Евросоюза. Сертифицирован для работы в зонах с высокой запылённостью и влажностью.

Преимущества

• Герметичная конструкция исключает проникновение пыли и влаги даже при длительной работе в сложных условиях
• Фланцевое крепление повышает устойчивость к вибрациям и механическим нагрузкам
• Пластиковый корпус не требует заземления и не корродирует
• Легко заменяем - не требует демонтажа всей системы при замене кабеля

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP65 не равно IP67/IP68
• Не рекомендуется использовать с кабелями диаметром менее 12 мм - риск неплотного прилегания уплотнителей
• Не подходит для взрывоопасных сред (не имеет взрывозащиты Ex)
• Не применяйте с медными трубками или металлическими рукавами - они могут повредить резьбу или уплотнение

Примеры использования

• Подключение кабелей питания к частотному преобразователю на заводе
• Вход кабеля в корпус контроллера на конвейере с мойкой
• Присоединение сигнальных линий к датчикам в цехах с высокой влажностью
• Интеграция в системы автоматизации пищевой промышленности, где важна чистота и герметичность

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть в пределах 12–29 мм
• Используйте смазку на резьбе только при необходимости - избыток может нарушить герметичность
• При установке в вертикальной плоскости ориентируйте выход кабеля вниз - чтобы вода не задерживалась внутри
• При замене старого ввода - всегда проверяйте состояние уплотнительного кольца; при наличии трещин замените адаптер полностью
• Адаптер FL M32 от Phoenix Contact - один из немногих решений с фланцем, совместимым с большинством стандартных крепёжных отверстий; сохраняйте документацию на него при обслуживании оборудования
