Адаптер герметичного ввода 110 мм | PR08.3727 ПРОМРУКАВ Строитель

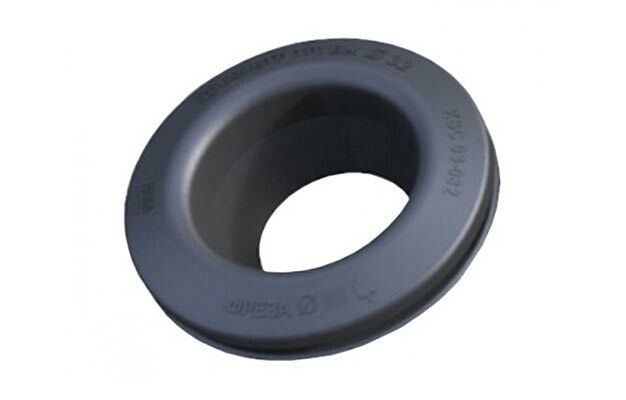

Адаптер герметичного ввода 110 мм от ПРОМРУКАВ (арт. pr08.3727) предназначен для надёжной герметизации вводов труб и кабелей в кабельные колодцы КС без сварки. Его резиновая конструкция выдерживает нагрузки при обратной засыпке и перепады температур, сохраняя плотность соединений.

Назначение и область применения

Адаптер герметичного ввода 110 мм применяется для герметизации проходов труб через стенки кабельных колодцев типа КС. Подходит для прокладки силовых и слаботочных кабелей, а также для ввода пластиковых, металлических и асбестоцементных труб. Особенно эффективен там, где нельзя использовать сварку - например, на участках с ограниченным доступом, в условиях повышенной влажности или при необходимости быстрого монтажа.

Технические характеристики

• Тип изделия: Адаптер герметичного ввода
• Внутренний диаметр: 110 мм - соответствует стандартному внешнему диаметру труб ПНД и других типов
• Наружный диаметр: 120 мм - обеспечивает плотную посадку в отверстие колодца
• Толщина: 41,5 мм - достаточна для компенсации деформаций при засыпке и температурных изменениях
• Материал: Резина - эластичная, устойчивая к УФ, маслам, щелочам и кислотам
• Тип уплотнения: О-образное кольцо - создаёт радиальное давление на поверхность трубы, гарантируя герметичность
• PG размер: 0 - не имеет резьбового входа для кабельных вводов
• Метрическая резьба: 0 - не оснащён резьбой, не требует фланцев или муфт

Совместимость и монтаж

Адаптер герметичного ввода 110 мм устанавливается в предварительно просверленное отверстие в стенке кабельного колодца. Труба или кабельная жила продеваются через центральный канал. Благодаря эластичности материала, адаптер самопроизвольно заполняет зазор между трубой и отверстием, образуя герметичный контакт. Нет необходимости в клее, сварке или болтовых соединениях. Для установки достаточно равномерно вдавить адаптер в отверстие до упора. Рекомендуется проверять соответствие наружного диаметра трубы внутреннему диаметру адаптера - допуск +-2 мм.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения колодца
• Высокая эластичность резины - компенсирует смещения при засыпке и термических расширениях
• Исключает отрыв патрубков - проблема, характерная для сварных колодцев при нагрузках
• Поддерживает угол ввода - можно вводить трубу под любым углом без угловых колен
• Стойкость к химическим средам - подходит для агрессивных почв и промышленных зон

Ограничения применения

• Не предназначена для работы под избыточным давлением жидкости или газа - только для свободного прохода кабелей и труб
• Не рекомендуется для ввода труб с острыми кромками - возможны повреждения уплотнения
• Не совместима с системами, требующими резьбового крепления - отсутствуют PG и метрические резьбы
• Эксплуатация при температурах ниже –30 C может снижать эластичность - требуется проверка условий окружающей среды

Примеры использования

• Герметизация ввода ПНД-трубы в кабельный колодец на трассе ЛЭП
• Проход кабеля через стенку колодца в канализационном узле
• Ввод медной или алюминиевой трубы в подземный распределительный пункт
• Монтаж в районах с вечной мерзлотой - благодаря упругости не растрескивается при замерзании грунта

Практические советы

• Перед установкой очистите отверстие в колодце от грязи, шероховатостей и заусенцев - это увеличит срок службы уплотнения
• Проверьте, чтобы диаметр трубы был меньше 110 мм - идеально 95–108 мм; слишком толстые трубы не войдут
• При монтаже в холодную погоду согрейте адаптер до +15…+20 C - резина станет более мягкой и легко примет форму
• Не используйте смазки на основе силикона - они могут вызвать расслоение резины
• Для многожильных кабелей - убедитесь, что суммарный диаметр пучка не превышает 105 мм
