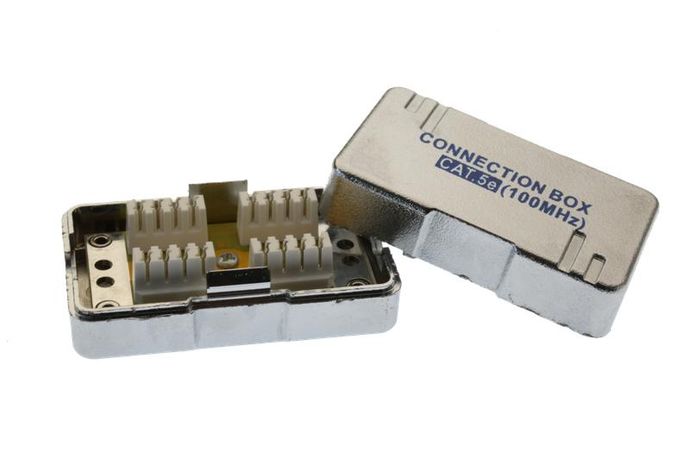

Адаптер проходной Dual IDC кат.5E 4 пары SUPRLAN 10-0314 Net.on

Адаптер проходной Dual IDC категория 5e 4 пары от SUPRLAN (арт. 10-0314) предназначен для надёжного соединения двух неэкранированных сетевых кабелей категории 5e без нарушения целостности сигнала. Применяется там, где требуется удлинить, восстановить или модифицировать существующую линию связи - например, при ремонте повреждённых кабелей или сборке сети из отрезков.

Назначение и область применения

Адаптер проходной Dual IDC категория 5e 4 пары используется для создания непрерывной линии передачи данных путём соединения двух отдельных кабелей UTP Cat.5e. Он особенно полезен при:

• Реставрации повреждённых кабельных трасс - например, после механического воздействия или старения изоляции;
• Удлинении кабеля за пределами стандартных длин (например, когда нужен кабель 80 метров, а есть два по 40);
• Модульном монтаже - можно собирать цепочку из нескольких таких адаптеров, чтобы гибко регулировать длину линии;
• Инсталляциях в труднодоступных местах, где невозможно протянуть цельный кабель.

Технические характеристики

• Тип: Проходной адаптер с двойным IDC-зажимом (Dual IDC)
• Категория: Category 5e (Cat.5e)
• Число пар: 4
• Тип кабеля: Только неэкранированный (UTP)
• Поддерживаемые скорости: До 1 Гбит/с (до 100 МГц)
• Количество точек соединения: 2 (по одному на каждый кабель)
• Форм-фактор: Корпус для установки внутри распределительной коробки или на стене

Совместимость и монтаж

Адаптер проходной Dual IDC категория 5e 4 пары совместим с любыми UTP-кабелями категории 5e с жилами до 0,5–0,6 мм2. Для монтажа необходимо:

1. Зачистить внешнюю изоляцию каждого кабеля на 20–30 мм;
2. Выровнять провода согласно цветовой схеме T568A/B;
3. Вставить каждую группу жил в соответствующий слот IDC-зажима;
4. Зажать контактную планку специальным инструментом (обжимной клещи для IDC).

Не требует питания. Устанавливается в распределительной коробке, на DIN-рейке (при наличии крепления) или закрепляется на поверхности саморезами. Обязательно используйте один и тот же порядок окраски жил на обоих концах - иначе возникнет перепутанная пара.

Безопасность и стандарты

Адаптер проходной Dual IDC категория 5e 4 пары от SUPRLAN соответствует требованиям EIA/TIA-568-B.2 для кабелей Cat.5e. Нет сертификатов на повышенную взрывозащищённость или работу в условиях высокой температуры - применение допускается только в помещениях с нормальными условиями эксплуатации.

Преимущества

• Обеспечивает устойчивый сигнал даже при многократных соединениях - потери на переходных сопротивлениях минимальны благодаря качественным медным контактам;
• Экономит время и материалы - не нужно заменять весь кабель, достаточно “залатать” повреждённый участок;
• Легко демонтировать и переиспользовать - зажимы позволяют вынуть и заново вставить кабели без порчи;
• Поддерживает последовательное соединение нескольких адаптеров - удобно для временных решений или сложных маршрутов.

Ограничения применения

• Не экранированные кабели (STP, FTP) - риск помех и снижение качества связи;
• Не рекомендован для использования вне помещений - корпус не имеет защиты от влаги и пыли (IP-класс не указан);
• Не подходит для передачи PoE+ / PoE++ выше 25,5 Вт - возможен нагрев контактов при длительной нагрузке;
• При использовании более чем 3 адаптеров на одном канале возрастает вероятность потерь сигнала - лучше использовать коммутатор или активное оборудование.

Примеры использования

• На заводе: ремонт обрыва кабеля между контроллером и датчиком на конвейере, где нельзя проложить новый маршрут;
• В офисе: продление линии к рабочему месту после перемены планировки, когда основной кабель слишком короткий;
• В учебных классах: быстрое тестирование сетевой топологии с помощью набора отрезков и адаптеров;
• В домашней сети: временное соединение через чердачное пространство, где сложно протянуть цельный кабель.

Практические советы

• Перед монтажом проверьте целостность жил каждого кабеля - плохой контакт в одном месте испортит всю связь;
• Используйте только обжимные клещи с подходящими матрицами для IDC - обычные кусачки или отвертки повредят контакты;
• При прокладке нескольких адаптеров в ряд - располагайте их так, чтобы кабели не были сильно натянуты;
• Помните: каждый адаптер - это ещё одна точка отказа. Для постоянных систем лучше предпочесть одноцельный кабель;
• Проверяйте работоспособность линии сразу после монтажа - используйте кабельный тестер, а не просто ping.
