Адаптер тестера PAI-4-FIX-5/6 GY | 3035982 Phoenix Contact

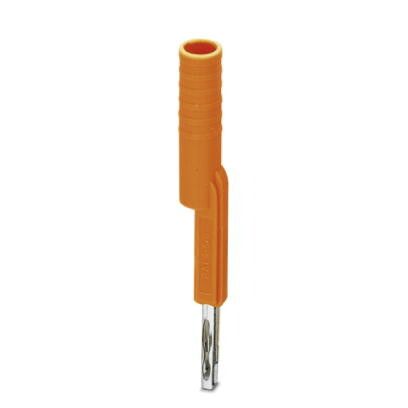

Адаптер тестера PAI-4-FIX-5/6 GY от Phoenix Contact (арт. 3035982) предназначен для быстрого подключения измерительного оборудования к клеммным блокам стандарта PAI-4, обеспечивая доступ к токовым и потенциальным точкам без разборки соединений.

Назначение и область применения

Адаптер PAI-4-FIX-5/6 GY используется для диагностики и настройки электрических цепей в клеммных системах с интерфейсом PAI-4. Он позволяет временно подключить мультиметр, осциллограф или другой тестовый прибор к контактам клеммы, не нарушая основную проводку. Применяется в сервисных работах, на производстве, в автоматизированных системах управления - например, при проверке сигналов на контроллерах, датчиках или исполнительных устройствах.

Технические характеристики

• Тип адаптера: фиксированный, для клемм PAI-4
• Цвет корпуса: серый (GY)
• Рабочий ток: до 10 А (по спецификации PAI-4)
• Номинальное напряжение: до 400 В переменного тока
• Подключение: штыревые контакты 5/6 мм (соответствует шагу клемм PAI-4)
• Материал корпуса: термостойкий полиамид

Совместимость и монтаж

Адаптер совместим исключительно с клеммными блоками серии PAI-4 от Phoenix Contact. Устанавливается поверх существующих клемм без инструментов: просто вставьте адаптер в гнездо клеммы до щелчка. Контактная часть имеет форму штырей, соответствующую стандартному шагу 5/6 мм - это гарантирует надёжный электрический контакт. Не используйте с другими типами клемм (например, TB, KF, STB), так как размеры и форма контактов отличаются.

Безопасность и стандарты

PAI-4-FIX-5/6 GY соответствует требованиям безопасности IEC 60947-7-1 для коммутационных устройств низковольтной аппаратуры. Материалы корпуса устойчивы к перегреву и горению (UL94 V-0). Работает в температурном диапазоне от –25 C до +80 C.

Преимущества

• Не требует демонтажа клемм - сохраняет целостность сборки
• Быстрая установка и снятие - экономит время при диагностике
• Стандартизированная форма контактов - гарантированная совместимость с оригинальными клеммами PAI-4
• Устойчив к механическим нагрузкам - выдерживает частые подключения

Ограничения применения

• Не предназначен для постоянного использования - только для временных измерений
• Не работает с клеммами других производителей, даже если они имеют аналогичный шаг
• Не рассчитан на высокочастотные сигналы выше 100 кГц - возможна потеря точности
• Запрещено использовать при наличии напряжения выше 400 В или тока свыше 10 А

Примеры использования

• Проверка сигнала с датчика давления на панели управления станком
• Измерение напряжения питания на входе PLC при отказе системы
• Диагностика обрывов в цепях срабатывания реле на конвейере
• Настройка параметров частотного преобразователя через контрольные точки

Практические советы

• Перед подключением адаптера отключите питание - даже при малых токах есть риск повредить чувствительные компоненты
• При использовании с длинными проводами тестера учтите, что увеличенная длина может снижать точность измерений
• Проверяйте плотность посадки: если адаптер легко вынимается - возможно, клемма изношена
• Храните в сухом месте - влага может вызвать окисление контактов
• Для работы с несколькими точками одновременно используйте несколько адаптеров - каждый занимает одно место в клемме
