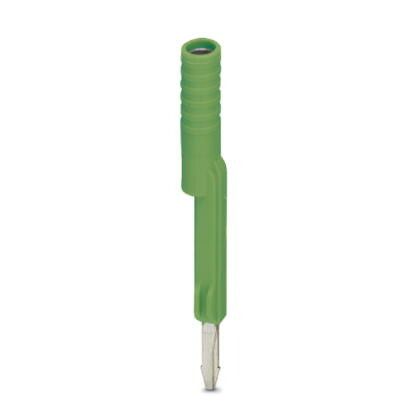

Адаптер тестера PAI-4-FIX GN | 3032758 Phoenix Contact

Адаптер тестера PAI-4-FIX GN от Phoenix Contact предназначен для быстрого подключения измерительного оборудования к клеммным блокам серии PAI-4-FIX, обеспечивая доступ к токовым и напряжённым точкам без разборки соединений. Артикул 3032758 - надёжный инструмент для диагностики в промышленной автоматике.

Назначение и область применения

Адаптер тестера PAI-4-FIX GN используется для проведения замеров напряжения, тока и состояния цепи на клеммах модульных клеммных блоков PAI-4-FIX без отключения проводов. Применяется при обслуживании систем управления, станков, конвейеров и распределительных щитов, где требуется частая проверка сигналов.

Технические характеристики

• Тип адаптера: для клеммных блоков PAI-4-FIX
• Цвет корпуса: зелёный (GN - Green)
• Максимальное рабочее напряжение: до 500 В AC/DC (соответствует классу защиты клемм PAI-4-FIX)
• Рабочий температурный диапазон: от –25 C до +70 C
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Адаптер PAI-4-FIX GN совместим исключительно с клеммными блоками серии PAI-4-FIX от Phoenix Contact. Устанавливается путём вставки в свободную клемму - не требует инструментов. Подключение происходит через защёлкивающиеся контакты, которые обеспечивают плотный контакт с внутренними пластинами клеммы. Для работы необходимо предварительно отключить питание цепи.

Безопасность и стандарты

Соответствует требованиям IEC 60947-7-1 для коммутационных устройств в контрольных цепях. Произведён в соответствии с нормами безопасности EN 61010-1 для измерительного оборудования. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Не требует демонтажа проводов - экономит время при диагностике
• Устойчивый механический фиксатор - не выпадает при вибрациях
• Цветовая маркировка (зелёный) упрощает идентификацию в сложных щитах
• Интегрированная защита от переполюсовки при подключении тестеров

Ограничения применения

• Не работает с другими сериями клемм (например, TB, KF, STB)
• Не предназначена для постоянного подключения - только для временной диагностики
• Не выдерживает высоких импульсных нагрузок выше 500 В
• Не имеет защиты от внешней среды - нельзя использовать во влажных или запылённых помещениях без дополнительного кожуха

Примеры использования

• Проверка сигнала с датчика на входе контроллера в цехе
• Диагностика отказа реле в распределительном шкафу
• Измерение напряжения питания на выходе преобразователя частоты
• Обслуживание системы автоматизации на пищевом производстве

Практические советы

• Перед установкой всегда отключайте питание - даже при малых напряжениях есть риск повредить тестер или оборудование
• Проверяйте соответствие типа клеммы: адаптер PAI-4-FIX GN подходит только для одно- и двухполюсных клемм этой серии
• Не используйте одновременно несколько адаптеров на одной клемме - возможен перегрев и потеря контакта
• Храните в сухом месте; при длительном хранении рекомендуется снять с клеммы и поместить в оригинальную упаковку
• Артикул 3032758 - оптимальный выбор, если ваша система построена на клеммах PAI-4-FIX от Phoenix Contact
