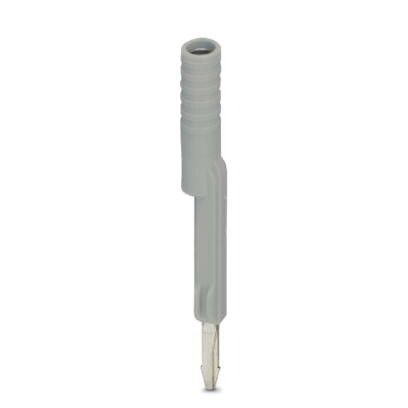

Адаптер тестера PAI-4-FIX GY | 3032790 Phoenix Contact

Адаптер тестера PAI-4-FIX GY от Phoenix Contact (артикул 3032790) предназначен для быстрого подключения измерительного оборудования к клеммным блокам системы PAI-4-FIX, обеспечивая доступ к токовым и напряжённым цепям без разборки соединений.

Назначение и область применения

Адаптер PAI-4-FIX GY используется для диагностики и обслуживания электрических цепей, где установлены клеммы серии PAI-4-FIX. Он позволяет временно подключить мультиметр, осциллограф или другой тестер к точкам измерения, не нарушая основную сборку. Применяется на производстве, в автоматизированных системах управления, на станках и конвейерах, где требуется частый контроль параметров цепей без отключения питания.

Технические характеристики

• Тип адаптера: для клеммной системы PAI-4-FIX
• Цвет корпуса: серый (GY - Grey)
• Максимальный рабочий ток: до 10 А (по спецификации системы PAI-4-FIX)
• Рабочее напряжение: до 500 В переменного/постоянного тока
• Интерфейс подключения: два входа для щупов тестера (стандартные 4 мм)
• Конструкция: фиксирующий зажим для установки на клемму PAI-4-FIX

Совместимость и монтаж

Адаптер совместим исключительно с клеммными блоками серии PAI-4-FIX от Phoenix Contact. Устанавливается путём защёлкивания на верхнюю часть клеммы - не требует инструментов. Подключение тестера осуществляется через стандартные щупы с разъёмами 4 мм. Перед установкой убедитесь, что клемма свободна и не находится под нагрузкой. После монтажа адаптер плотно фиксируется и не выпадает при вибрациях.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности IEC 60947-7-1 для коммутационных устройств низковольтного управления. Соответствует нормам защиты от случайного контакта с токоведущими частями. Не предназначен для работы в условиях взрывоопасной среды или повышенной влажности без дополнительной защиты.

Преимущества

• Не требует демонтажа клемм - экономит время при диагностике
• Устойчивая механическая фиксация - не смещается при работе
• Поддерживает стандартные щупы - совместим с большинством тестеров
• Закрытая конструкция снижает риск короткого замыкания

Ограничения применения

• Не работает с другими типами клемм - только с PAI-4-FIX
• Не рассчитан на ток выше 10 А - при превышении возможен перегрев
• Не предназначена для постоянного подключения - только для временной диагностики
• Не использовать в условиях сильной запылённости без внешней защиты

Примеры использования

• Проверка напряжения на выходе контроллера на конвейере с клеммами PAI-4-FIX
• Измерение тока в цепи двигателя во время наладочных работ
• Диагностика отказа реле в распределительном шкафу без отсоединения проводов

Практические советы

• Перед использованием проверьте соответствие типа клеммы - адаптер не подойдёт к PAI-2 или другим сериям
• Используйте щупы с изолированными наконечниками - даже при закрытом корпусе есть риск контакта
• Не оставляйте адаптер подключённым после завершения тестирования - он не является элементом постоянной схемы
• При многократном применении следите за состоянием контактных пластин - они могут окисляться в агрессивной среде
• Храните в сухом месте - влага снижает надёжность контактов
