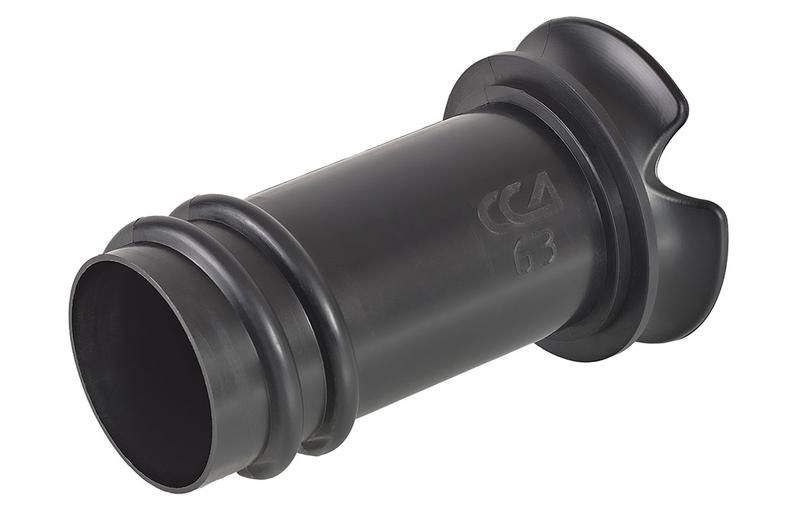

Адаптер вода труб Пайп 63мм ССД 110611-00017 453781

Адаптер герметичного ввода труб Пайп 63 мм от ССД (арт. 453781 / 110611-00017) предназначен для надёжного и герметичного подключения полимерной гофрированной трубы ССД-Пайп к пластиковому кабельному колодцу. Это решение используется там, где важно исключить попадание воды, пыли и грунта внутрь колодца при прокладке кабельных трасс.

Назначение и область применения

Адаптер герметичного ввода труб Пайп 63 мм применяется для создания герметичного прохода через стенку пластикового кабельного колодца. Он позволяет безопасно ввести в колодец жёсткую гофрированную трубу ССД-Пайп, сохраняя целостность изоляции и защищая внутреннее пространство от внешних воздействий. Подходит для прокладки силовых и слаботочных кабелей в условиях повышенной влажности, подземной прокладки, на объектах связи, энергетики, ЖКХ и транспорта.

Технические характеристики

• Диаметр входного отверстия: 63 мм - соответствует наружному диаметру трубы ССД-Пайп
• Материал корпуса: прочный полипропилен - устойчив к коррозии, химическим веществам и перепадам температур
• Резьба: наружная, резьбовая часть предназначена для вкручивания в соединительную муфту трубы
• Форма: полый цилиндр с опорным раструбом - обеспечивает плотное прилегание к внутренней поверхности колодца
• Условия эксплуатации: температура от –40C до +60C

Совместимость и монтаж

Адаптер герметичного ввода труб Пайп 63 мм совместим только с трубой ССД-Пайп и требует предварительного изготовления отверстия в стенке колодца. Для этого используется специальное сверло типа «балеринка» - круговое режущее устройство с регулируемым радиусом. Монтаж выполняется следующим образом:

• Вырезается отверстие в стенке колодца точно по диаметру 63 мм
• На внешнюю сторону колодца устанавливается соединительная муфта трубы ССД-Пайп
• Адаптер вставляется с внутренней стороны колодца и вкручивается резьбой в муфту
• Опорный раструб плотно прижимается к внутренней поверхности стенки, формируя герметичный контакт

Не требуется использование уплотнителей - герметизация достигается за счёт точного подбора размеров и механического зажима.

Преимущества

• Герметичность без дополнительных прокладок - снижает риск протечек и повышает долговечность системы
• Простота установки - не требует клея, сварки или сложного оборудования
• Стойкость к агрессивным средам - материал корпуса не подвержен коррозии и действию почвенных вод
• Интеграция с системой ССД-Пайп - гарантирует совместимость с другими элементами комплекта

Ограничения применения

• Подходит только для труб ССД-Пайп с наружным диаметром 63 мм - несовместим с другими типами труб (например, PVC, PEHD, металлическими)
• Требует точного вырезания отверстия - некорректный размер приведёт к утечкам или невозможности фиксации
• Не предназначен для высоких давлений - не используйте для напорных трубопроводов
• Не рекомендован для установки в бетонные колодцы - рассчитан исключительно на пластиковые корпуса

Примеры использования

• Подключение кабельной трассы от распределительной шахты к подземному кабельному колодцу на автодороге
• Ввод сигнальных кабелей в контрольный пункт телефонной сети
• Прокладка кабеля от уличного освещения в распределительный щит с пластиковым корпусом
• Обустройство канализационных и коммуникационных колодцев в районах с высоким уровнем грунтовых вод

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в колодце точно равен 63 мм - используйте только «балеринку» с регулировкой
• Убедитесь, что соединительная муфта трубы ССД-Пайп имеет внутреннюю резьбу подходящего шага - адаптер не работает с обычными фланцами
• При работе в холодную погоду нагрейте адаптер до комнатной температуры - полипропилен становится хрупким ниже –20C
• Не затягивайте слишком сильно - перекос или деформация резьбы нарушат герметичность
• Храните адаптер в сухом месте - хотя он водонепроницаем, длительное воздействие УФ-лучей может ослабить материал
