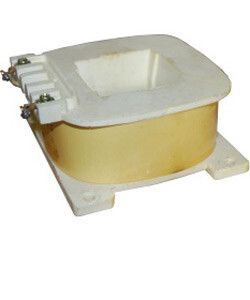

Катушка управления 220В/50Гц для КТ-5000Б 250А (ЭТ) | ET018929 Электротехник

Катушка управления 220В/50Гц для контактора КТ-5000Б 250А, КТ-5033Б (ЭТ) - это компонент для дистанционного управления силовым контактором. Подключается к цепи управления, активирует контактор при подаче напряжения и используется в системах автоматизации промышленного оборудования. Бренд Электротехник и артикул et018929 указывают на совместимость с сериями КТ-5000Б и КТ-5033Б.

Назначение и область применения

Катушка управления 220В/50Гц для контактора КТ-5000Б 250А, КТ-5033Б (ЭТ) служит для включения и выключения силового контактора через слаботочную управляющую цепь. Когда на катушку подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет включать мощные нагрузки - двигатели, нагревательные элементы, освещение - с помощью маломощных сигналов от кнопок, термостатов или PLC.

Подходит для установки в щитах управления станков, конвейеров, насосных станций, систем вентиляции и других промышленных объектах, где требуется частое включение/выключение высокой мощности.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Частота: 50 Гц
• Тип изделия: катушка контактора
• Способ монтажа: на аппарат - фиксируется непосредственно на корпусе контактора КТ-5000Б или КТ-5033Б
• Материал: изолированный медный провод, намотанный на сердечник из электротехнической стали

Совместимость и монтаж

Катушка управления 220В/50Гц для контактора КТ-5000Б 250А, КТ-5033Б (ЭТ) совместима исключительно с контактными устройствами серии КТ-5000Б и КТ-5033Б производства Электротехник. Установка происходит механически - катушка вставляется в специальный посадочный паз на лицевой стороне контактора до характерного щелчка. Нельзя использовать с другими моделями контакторов даже при одинаковом напряжении - отличаются габариты, расположение контактов и глубина посадки.

Перед монтажом убедитесь, что питание отключено. После установки проверьте надёжность фиксации и правильность подключения проводов к клеммам катушки - они должны быть затянуты моментом не более 0,4 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов и управляемых устройств. Работает в условиях, допускающих перегрузки по напряжению до +-10%, но длительная работа выше 242 В вызывает перегрев и снижает срок службы. Не имеет защиты от внешних воздействий - не предназначен для открытого монтажа вне шкафа.

Преимущества

• Высокая надёжность за счёт герметичной конструкции обмотки и качественной изоляции
• Стандартный интерфейс монтажа - легко заменить при выходе из строя
• Устойчивость к колебаниям сети в пределах +-10%
• Низкий уровень шума при работе благодаря оптимизированному сердечнику

Ограничения применения

• Не работает при постоянном токе - только переменный ток 50 Гц
• Запрещена эксплуатация при температуре ниже −25 C и выше +55 C
• Не предназначена для работы во взрывоопасных зонах
• Не рекомендуется применять в средах с повышенной запылённостью без дополнительной защиты шкафа
• Несовместима с контактными устройствами других брендов и серий

Примеры использования

• Автоматическое включение насоса по сигналу от поплавкового выключателя
• Управление двигателем конвейера через кнопочный пункт с PLC
• Работа системы вентиляции по расписанию через таймер
• Защита электрооборудования от перегрузки через тепловое реле

Практические советы

• При замене катушки всегда используйте оригинал - аналоги могут иметь другую силу притяжения или время срабатывания
• Если катушка часто перегревается - проверьте напряжение в сети; возможна просадка или завышение
• Не трогайте катушку руками при включенном питании - даже при отключённом основном контуре остаётся опасное напряжение на управляющей цепи
• При сборке щита оставляйте доступ к катушке - её можно менять без демонтажа всего контактора
• Учитывайте посадочные размеры: катушка рассчитана именно на корпус КТ-5000Б и КТ-5033Б - другие модели не подходят
