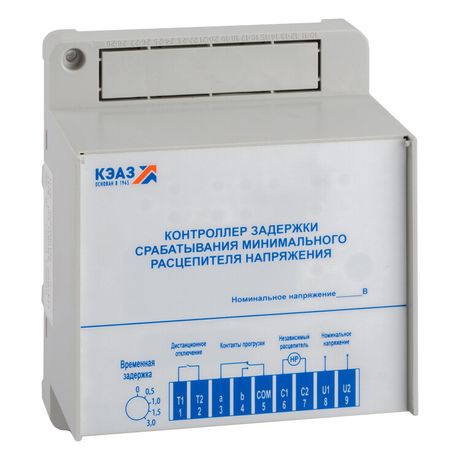

Контроллер задержки срабатывания минимального расцепителя напряжения OptiMat A-УХЛ3 | 236607 КЭАЗ

Контроллер задержки срабатывания минимального расцепителя напряжения OptiMat A-УХЛ3 от КЭАЗ предназначен для временной блокировки отключения автоматического выключателя при кратковременных просадках напряжения. Это решение особенно полезно там, где перебои в питании не должны вызывать аварийную остановку оборудования. Артикул 236607 - надёжный компонент для систем автоматизации, работающих в условиях нестабильной сети.

Назначение и область применения

Контроллер задержки срабатывания минимального расцепителя напряжения OptiMat A-УХЛ3 предотвращает ложное срабатывание расцепителя при кратковременных снижениях напряжения - например, при запуске крупных двигателей, переключении нагрузок или колебаниях в сети. Он не устраняет проблему, а лишь даёт время на её самостабилизацию. Применяется совместно с минимальным расцепителем напряжения в автоматических выключателях.

Подходит для установки в цепях промышленного оборудования: насосы, вентиляторы, конвейеры, системы управления технологическими процессами, где внезапное отключение недопустимо даже на доли секунды.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного и постоянного тока;
• Номинальный ток: 0,6 А - максимальный ток, который контроллер способен коммутировать; не предназначен для управления мощными нагрузками;
• Тип напряжения управления: AC/DC - совместим с любым типом источника питания;
• Степень защиты IP20 - защищён от доступа пальцами и твёрдых предметов, но не от пыли и влаги;
• Способ монтажа: винтовой - фиксируется на DIN-рейке или на боковой стенке выключателя;
• Форма корпуса: прямоугольная - удобна для компактной установки в щитах;
• Материал корпуса: пластик - изоляционный, не проводящий материал;
• Цвет корпуса: серый - соответствует стандартному цветовому решению промышленного оборудования;
• Материал контактной поверхности: необработанный - требует правильного обжима контактов при подключении.

Совместимость и монтаж

Контроллер OptiMat A-УХЛ3 не является самостоятельным устройством - он работает только в паре с минимальным расцепителем напряжения, установленным в автоматическом выключателе. Подключается последовательно в цепь управления расцепителя.

Монтаж возможен двумя способами:

• На стандартную DIN-рейку 35 мм - основной вариант для шкафов управления;
• На боковую стенку выключателя - для ситуаций, когда нет места на рейке или требуется жёсткая связь с конкретным аппаратом.

При подключении используйте провода сечением до 1,5 мм2. Обязательно проверьте полярность при использовании DC-питания. Надёжный зажим винтовых клемм обеспечивает долговечность соединений.

Безопасность и стандарты

Контроллер задержки срабатывания минимального расцепителя напряжения OptiMat A-УХЛ3 соответствует требованиям к безопасности промышленного оборудования. Серия OptiMat A прошла испытания на соответствие ГОСТ Р МЭК 60947-1 и ГОСТ Р МЭК 60947-2. Однако, поскольку устройство имеет степень защиты IP20, его нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты в виде герметичного шкафа.

Преимущества

• Работает как с переменным, так и с постоянным током - универсальное решение для различных систем;
• Простая установка на DIN-рейку или выключатель - экономит время при сборке щита;
• Имеет фиксированную задержку - не требует настройки, что исключает человеческий фактор;
• Низкий потребляемый ток (0,6 А) - не создаёт лишней нагрузки на источник управления;
• Произведён КЭАЗ - известный российский производитель с проверенным качеством.

Ограничения применения

• Не применяется без минимального расцепителя напряжения - не заменяет его, а дополняет;
• IP20 - не подходит для открытых площадок, улиц, сырых помещений без корпуса;
• Не регулируемая задержка - пользователь не может изменить время срабатывания;
• Номинальный ток 0,6 А - не предназначен для управления катушками больших выключателей (>1 А);
• Не рассчитан на частые включения/выключения - длительная работа в режиме переключений может снизить срок службы.

Примеры использования

• Промышленный конвейер с двигателями - предотвращает остановку при кратковременной просадке напряжения при старте соседнего станка;
• Система водоснабжения с насосами - сохраняет работу насоса при скачке напряжения от сварочного аппарата;
• Автоматизация производства - позволяет избежать сбоя в цикле при краткосрочных перебоях в энергоснабжении;
• Щиты управления с несколькими выключателями - один контроллер может обслуживать несколько расцепителей, если они подключены параллельно (при условии суммарного тока ≤ 0,6 А).

Практические советы

• Перед установкой убедитесь, что ваш выключатель оснащён именно минимальным расцепителем напряжения - иначе контроллер не будет работать;
• При монтаже на боковую стенку выключателя соблюдайте рекомендации завода-изготовителя по расположению и зазорам;
• Не подключайте к этому контроллеру другие устройства - он не предназначен для передачи сигнала дальше;
• Проверяйте плотность затяжки винтовых клемм каждые 6–12 месяцев - особенно в условиях вибраций;
• Артикул 236607 - оптимальный выбор для модернизации существующих щитов, где нужна функция “задержки” без замены всего автомата.
