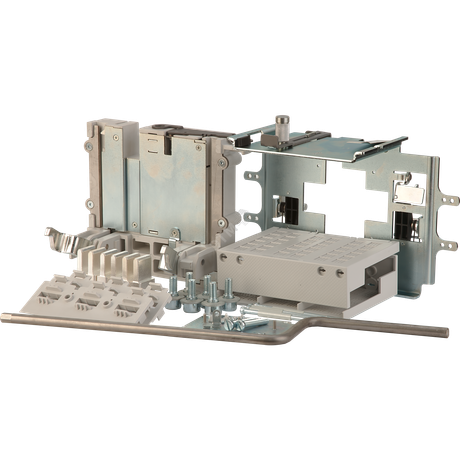

Подвижная часть шасси для выдвижного ВА50-39Про, устанавливается на выключателе - 7003161 Legrand

Подвижная часть шасси для выдвижного ВА50-39Про, устанавливаемая на выключатель, обеспечивает надёжное механическое соединение между выкатным механизмом и контактом аппарата. Этот компонент используется в составе коммутационной аппаратуры серии KPRO от Контактор Ульяновск, артикул 7003161.

Назначение и область применения

Подвижная часть шасси для выдвижного ВА50-39Про предназначена для передачи движения от выкатного механизма к контактам выключателя. Она позволяет безопасно выводить и вводить выключатель из ячейки без необходимости отключения питания. Применяется исключительно в вытяжных ячейках с выключателями ВА50-39Про, где требуется частый доступ к оборудованию - например, в распределительных устройствах 6–10 кВ на промышленных объектах, энергообъектах и трансформаторных подстанциях.

Технические характеристики

• Совместима только с выключателями серии ВА50-39Про
• Материал корпуса - высокопрочная термостойкая пластмасса
• Рабочий температурный диапазон: от –25 C до +40 C
• Не содержит активных электронных элементов - полностью механический узел
• Установка осуществляется на базовый шасси выключателя через фиксирующие защёлки

Совместимость и монтаж

Подвижная часть шасси для выдвижного ВА50-39Про совместима только с оригинальными выключателями ВА50-39Про от Контактор Ульяновск. Монтаж выполняется после демонтажа старого узла: необходимо освободить крепления, снять повреждённую деталь, установить новую, проверив её свободное перемещение в направляющих. После установки рекомендуется провести несколько циклов выдвижения/введения без нагрузки для контроля плавности хода. Нельзя использовать с другими моделями выключателей - даже аналогичными по внешнему виду.

Ограничения применения

• Не предназначен для работы вне выкатных ячеек - не является самостоятельным устройством
• Не рассчитана на работу при температурах ниже –25 C и выше +40 C
• Запрещено применять в средах с повышенной запылённостью, агрессивными газами или влагой - отсутствует герметизация
• Не заменяет функциональные части выключателя (контакты, дугогасительные камеры)

Примеры использования

• Замена изношенной подвижной части шасси в ячейке КРУ 10 кВ на металлургическом заводе
• Ремонт выключателя ВА50-39Про после аварийного заклинивания механизма
• Обслуживание распределительного пункта в пищевой промышленности, где требуется регулярное переключение оборудования

Практические советы

• Перед установкой проверьте состояние направляющих шасси - износ или деформация могут вызвать перекос и быстрый выход из строя новой подвижной части
• Используйте только оригинальные запчасти - сторонние аналоги не гарантируют точное соответствие геометрии и усилия срабатывания
• При замене всегда отключите питание и заземлите ячейку - даже при отключенном выключателе возможна индукция
• Храните запасные части в сухом месте, избегая прямых солнечных лучей - материал может стать хрупким
