Аксессуары для клемм NO-224-46 ЭРА Клемма компактная серии 412 с рычагом, 2 отверстия, 0,5-4 мм2 (у | Б0043964

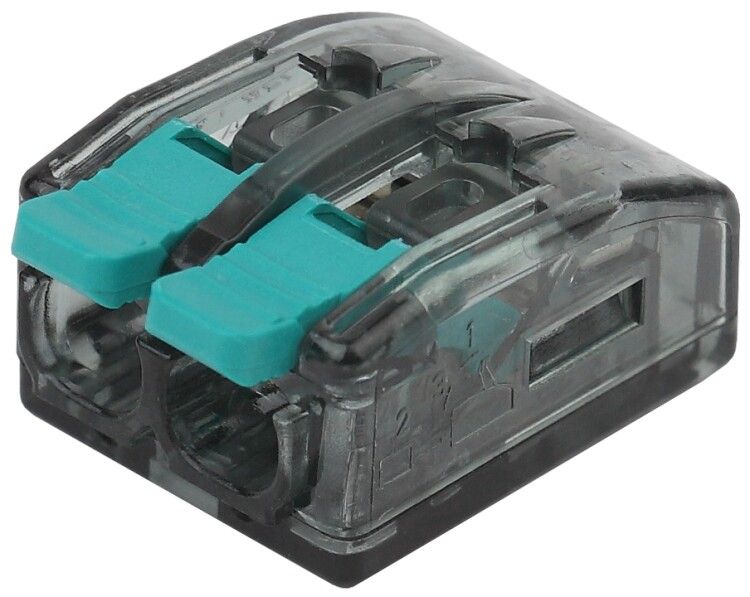

Клемма строительно-монтажная компактная серии 412 с рычагом, 2 отверстия, 0,5–4 мм2 (упаковка 100 шт.), бренда ЭРА - надёжное решение для быстрого и многоразового соединения медных проводов в распределительных коробках, щитах и на объектах строительства и ремонта.

Назначение и область применения

Клемма строительно-монтажная компактная серии 412 с рычагом используется для создания временных или постоянных соединений в электрических сетях переменного тока 50 Гц, напряжением до 400 В. Применяется там, где важна скорость монтажа, возможность демонтажа и контроль состояния контакта - например, в распределительных коробках, групповых щитах, осветительных устройствах, системах автоматизации и на строительных площадках.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,8 – 2,25 мм
• Количество входов: 2 (двухполюсная)
• Тип проводника: одножильный и многожильный медный
• Способ фиксации: плоско-пружинный зажим с рычагом
• Цвет корпуса: прозрачный
• Материал корпуса: самозатухающий термостойкий пластик
• Способ монтажа: втычной (без инструментов)

Совместимость и монтаж

Клемма строительно-монтажная компактная серии 412 с рычагом совместима с любыми медными проводами соответствующего сечения. Для правильного монтажа:

• Снимите изоляцию с провода точно по меткам на корпусе - недостаточная зачистка снижает надёжность контакта, слишком длинная - риск замыкания между выводами.
• Поднимите рычаг до упора - он открывает зажимную пластину.
• Вставьте провод до упора в одно из двух гнёзд.
• Опустите рычаг до щелчка - зажим плотно фиксирует жилу.

Не требуется использование отвёрток, кусачек или других инструментов. Монтаж можно выполнять даже в труднодоступных местах. После установки легко проверить состояние контакта через прозрачный корпус.

Преимущества

• Рычаг обеспечивает равномерное давление на провод - минимизирует перегрев и окисление контакта.
• Прозрачная крышка даёт визуальный контроль за качеством соединения - видно, есть ли провод внутри и правильно ли он вставлен.
• Компактные размеры позволяют экономить место в распределительных коробках и щитах.
• Можно использовать многократно - провод можно вынуть и заменить без повреждения клеммы.
• Изготовлен из самозатухающего материала - безопаснее при перегрузках.

Ограничения применения

• Не алюминиевые провода - возможен химический эффект и плохой контакт.
• Запрещено применять в условиях повышенной вибрации без дополнительной фиксации - рычаг может случайно открыться.
• Не рассчитана на высокую частоту коммутаций (более 10–15 раз в день) - долгосрочные циклы могут износить пружину.
• Не предназначен для открытых участков без защиты от воды и пыли - IP-класс не указан, значит, не защищена от внешней среды.

Примеры использования

• Объединение проводов в распределительной коробке квартиры перед подключением розетки.
• Ответвление питания для LED-ленты в потолочном плинтусе.
• Подключение датчиков движения или реле в слаботочных цепях.
• Временные соединения на стройплощадке при тестировании электрооборудования.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - попадание провода меньше 0,5 мм2 может вызвать плохой контакт; больше 4 мм2 - невозможно вставить.
• Убедитесь, что все жилы полностью вошли в гнездо - если торчат - это риск пробоя или возгорания.
• При использовании в щитах рекомендовано закреплять клемму на DIN-рейке специальными фиксаторами - она не имеет собственного крепления.
• Не используйте в помещениях с высокой влажностью без герметичной оболочки - хотя материал устойчивый, внутренние металлические части не имеют антикоррозийного покрытия.
• При необходимости замены провода - просто поднимите рычаг и вытяните жилу. Никогда не дергайте за изоляцию!
