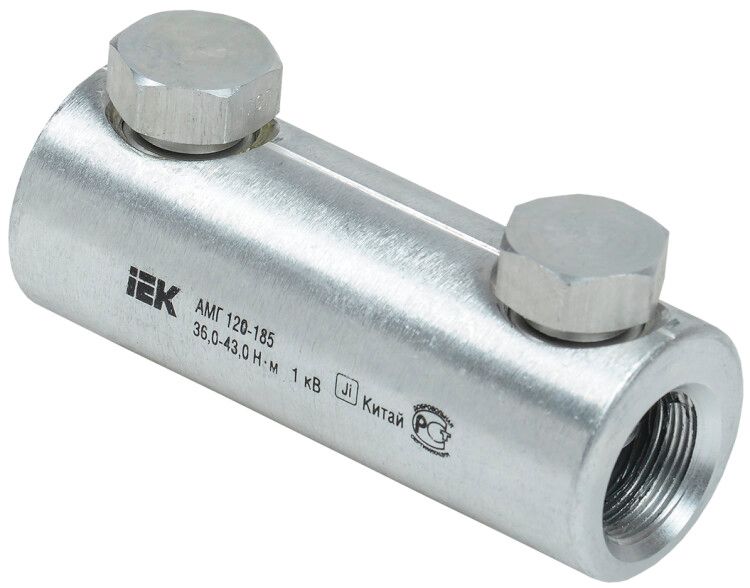

Алюминиевая механическая гильза со срывными болтами АМГ 120-185 до 1 кВ | UZA-29-S120-S185-1 IEK

Алюминиевая механическая гильза со срывными болтами АМГ 120-185 до 1 кВ от IEK предназначена для надёжного соединения алюминиевых проводников сечением 120–185 мм2 без использования опрессовочного инструмента. Гильза применяется в воздушных линиях с напряжением до 15 кВ, особенно там, где требуется быстрый и прочный контакт - например, при монтаже СИП на анкерных опорах.

Назначение и область применения

Алюминиевая механическая гильза со срывными болтами АМГ 120-185 до 1 кВ используется для создания электрического контакта между двумя алюминиевыми проводниками. Подходит для соединений в воздушных линиях электропередачи, включая кабель СИП. Применяется исключительно в зонах, не подвергающихся постоянным механическим нагрузкам - например, на анкерных опорах или переходах между пролётами. Не предназначен для установки внутри помещений, распределительных щитов или подземных трасс.

Технические характеристики

• Номинальное сечение проводника: 120–185 мм2
• Рабочее напряжение: до 15 кВ
• Количество болтов: 2
• Количество соединяемых жил: 2
• Тип соединения: механическое, с использованием гаечного ключа
• Срок службы: 25 лет
• Поверхностное покрытие: отсутствует (не имеет антикоррозийного слоя)
• Наличие срывной головки: да - обеспечивает контроль момента затяжки
• Внутреннее покрытие: термостойкая токопроводящая паста

Совместимость и монтаж

Гильза совместима с алюминиевыми проводами любого типа - одножильными, многожильными, круглыми и секторными. Монтаж выполняется следующим образом:

1. Зачистить изоляцию с обоих проводов на длину, равную глубине канала гильзы.
2. Вставить каждый провод в противоположные каналы гильзы до упора.
3. Затянуть два болта гаечным ключом до срыва головок - это гарантирует правильный момент усилия.
4. Не допускать перегрузки болтов - после срыва дальнейшее закручивание не требуется.

Перед сборкой проверьте соответствие сечения провода заявленному диапазону 120–185 мм2. Несоответствие снижает надёжность контакта.

Безопасность и стандарты

Гильза соответствует требованиям к соединениям в ЛЭП напряжением до 15 кВ. Отсутствие внешнего покрытия требует защиты от воздействия окружающей среды - рекомендуется использование термоусадочных трубок или бандажей после монтажа. Устройство не сертифицировано для работы во взрывоопасных зонах или в условиях повышенной химической активности.

Преимущества

• Не нужна опрессовка - достаточно обычного гаечного ключа;
• Срывные головки обеспечивают точный момент затяжки без перетяга;
• Внутренняя паста препятствует образованию оксида алюминия, сохраняет низкое сопротивление контакта;
• Поддерживает высокую механическую прочность за счёт поперечной насечки и двух болтов;
• Стабильно работает при температурных колебаниях - рассчитана на долгосрочную эксплуатацию.

Ограничения применения

• Не для медных проводов - материал гильзы адаптирован только под алюминий;
• Не следует использовать в местах с частыми вибрациями или динамическими нагрузками (например, на подвижных элементах);
• Отсутствие защитного покрытия делает её чувствительной к агрессивной среде - не устанавливать рядом с источниками химических испарений;
• Нельзя применять в замкнутых помещениях без вентиляции - риск нагрева при длительной перегрузке;
• Не подходит для соединения более чем двух проводов - только парные соединения.

Примеры использования

• Соединение фазных проводов СИП на анкерной опоре ВЛ-10(6) кВ;
• Обходной ответвительный узел на столбе, где нельзя использовать клещи для опрессовки;
• Ремонт повреждённого участка алюминиевой линии без демонтажа всего пролёта;
• Фиксация ответвлений к основному проводу в районах с ограниченным доступом инструмента.

Практические советы

• Перед монтажом удалите все остатки изоляции и окислы с проводов - даже микроскопические частицы снижают качество контакта.
• Проверяйте, что провода полностью вошли в каналы - недостаточная вставка вызывает перегрев.
• После монтажа обязательно накладывайте термоусадочные кожухи или бандажи - они защищают место соединения от влаги и UV-излучения.
• Не используйте смазки или масла вместо заводской пасты - она специально подобрана для алюминия и температурного режима ЛЭП.
• При работе в холодном климате согрейте гильзу перед установкой - металл становится менее пластичным ниже –20C.
• Артикул uza-29-s120-s185-1 - единственный вариант этой модели от IEK. Аналоги других брендов имеют другую форму и шаг болтов - не заменяйте без проверки совместимости.
