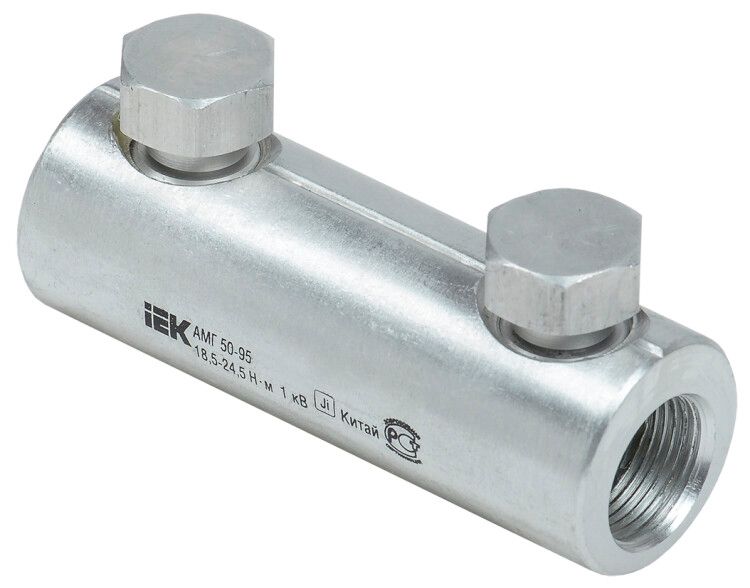

Алюминиевая механическая гильза со срывными болтами АМГ 50-95 до 1 кВ | UZA-29-S50-S95-1 IEK

Механическая гильза алюминиевая АМГ 50-95 до 1 кВ со срывными болтами от IEK предназначена для надёжного соединения алюминиевых проводников сечением 50–95 мм2 без использования опрессовочного инструмента. Применяется в распределительных сетях до 1 кВ, особенно в местах крепления СИП-проводов там, где нет значительных механических нагрузок.

Назначение и область применения

Механическая гильза алюминиевая АМГ 50-95 до 1 кВ со срывными болтами используется для соединения двух алюминиевых проводов - как одножильных, так и многожильных, круглых или секторных. Подходит для монтажа в воздушных линиях электропередачи, в частности при установке самонесущих изолированных проводов (СИП). Особенно эффективна в зонах двойного анкерного крепления, где требуется прочное и долговечное соединение без сварки или опрессовки.

Технические характеристики

• Номинальное поперечное сечение проводника: 50–95 мм2
• Количество болтов: 2
• Количество жил в соединении: 2
• Тип изделия: Механическая гильза
• Наличие срывной головки: Да - обеспечивает контроль момента затяжки, предотвращает перегрузку
• Уровень напряжения: 15 кВ - указано в характеристиках, однако гильза рассчитана на работу в сетях до 1 кВ; использование выше 1 кВ не рекомендуется
• Срок службы: 25 лет
• Поверхностное покрытие: Без покрытия - алюминий открытый, требует защиты от агрессивной среды
• Внутреннее покрытие: Антиоксидантная паста - снижает сопротивление контакта и защищает от окисления

Совместимость и монтаж

Гильза совместима с алюминиевыми проводниками сечением от 50 до 95 мм2. Для монтажа используются два шестигранных болта, которые затягиваются обычным гаечным ключом. Срывные головки болтов обеспечивают точную затяжку - после достижения нужного усилия они отламываются, что исключает переутяжку. Установка выполняется следующим образом:

1. Зачистить концы проводов на длину, равную глубине гильзы
2. Вставить каждый провод в свою половину гильзы
3. Затянуть болты до срыва головок

Не допускается использование с медными или сталеалюминиевыми проводами. Гильза не предназначена для соединений под постоянной вибрацией или динамическими нагрузками.

Безопасность и стандарты

Гильза соответствует требованиям к механической прочности и электрической проводимости для соединений в сетях до 1 кВ. Наличие антиоксидантной пасты и срывных болтов повышает безопасность соединения, снижая риск нагрева и возгорания из-за плохого контакта. Однако отсутствие внешнего покрытия делает её чувствительной к коррозии в агрессивных средах - в условиях повышенной влажности, солёного воздуха или промышленных выбросов требуется дополнительная защита (например, термоусадочные трубки или бандажи).

Преимущества

• Не требует дорогостоящего оборудования для опрессовки - достаточно гаечного ключа
• Срывные болты гарантируют одинаковый момент затяжки, исключают человеческий фактор
• Антиоксидантная паста внутри продлевает срок службы контакта и снижает переходное сопротивление
• Поддерживает высокую механическую прочность благодаря поперечной насечке внутренней поверхности
• Работает с различными типами алюминиевых жил - однопроволочными и многопроволочными

Ограничения применения

• Не применяется в сетях выше 1 кВ - указание 15 кВ в характеристиках является ошибкой или относится к другому классу изделий
• Не предназначен для соединения меди, стали или композитных проводов
• Не рекомендован для участков с вибрациями, ударными нагрузками или частыми температурными колебаниями
• Открытая поверхность без покрытия подвержена коррозии в агрессивных средах - требует дополнительной герметизации
• Не подходит для монтажа в замкнутых щитах без доступа для обслуживания - при необходимости проверки соединения потребуется демонтаж

Примеры использования

• Соединение фазных проводов СИП на опорах ЛЭП при анкерном креплении
• Переход от одного участка алюминиевой линии к другому без разрыва цепи
• Объединение ответвлений от основного провода в деревне или на дачном массиве
• Ремонт повреждённого провода на воздушной линии при отсутствии возможности опрессовки

Практические советы

• Перед монтажом обязательно зачистите провода до металлического блеска - даже малый слой оксида снижает качество контакта
• Проверьте, чтобы провода полностью вошли в гильзу - не должно быть выступающих концов
• После монтажа закройте соединение термоусадочной трубкой или бандажом - это защитит от влаги и коррозии
• Не используйте гильзу в качестве точки крепления под натяжение - она не рассчитана на механическую нагрузку, только на передачу тока
• При работе в солёном воздухе (прибрежные районы) или в промзонах - дополнительно смажьте место соединения силиконовой смазкой
• Артикул uza-29-s50-s95-1 - единственный в линейке IEK с таким сочетанием сечения и срывных болтов; аналоги других брендов могут отличаться по форме и моменту затяжки
