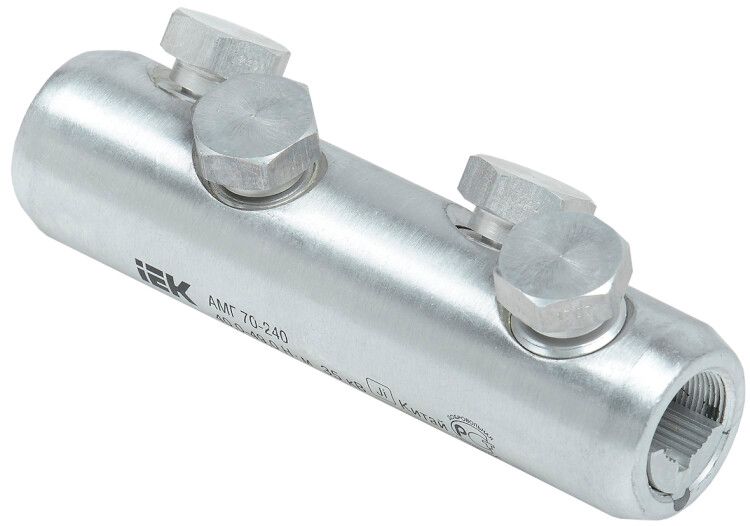

Алюминиевая механическая гильза со срывными болтами АМГ 70-240 до 35 кВ - UZA-29-S70-S240-35 IEK

Гильза механическая алюминиевая со срывными болтами АМГ 70-240 до 35 кВ от IEK предназначена для надёжного соединения алюминиевых проводников сечением 70–240 мм² без использования опрессовочного инструмента. Применяется в распределительных сетях до 35 кВ, особенно там, где требуется быстрый монтаж и исключение механических нагрузок на соединение.

Назначение и область применения

Гильза АМГ 70-240 до 35 кВ используется для соединения двух алюминиевых проводов — как одножильных, так и многожильных, круглых или секторных. Подходит для монтажа в воздушных линиях электропередачи, в том числе при работе с проводами СИП. Особенно эффективна в зонах двойного анкерного крепления, где важна прочность соединения, но нет значительных растягивающих усилий. Не применяется для соединений под постоянным механическим напряжением или в точках изгиба.

Технические характеристики

• Напряжение: до 35 кВ
• Поперечное сечение проводника: 70–240 мм²
• Количество болтов: 4
• Количество жил: 2 (для соединения двух проводов)
• Наличие срывной головки: да — обеспечивает контроль момента затяжки, предотвращает перегрузку
• Срок службы: 25 лет
• Материал корпуса: алюминий
• Покрытие поверхности: без защитного слоя — требует осторожного хранения и монтажа в защищённых условиях

Совместимость и монтаж

Гильза АМГ 70-240 до 35 кВ совместима с алюминиевыми проводниками указанного сечения. Для установки используются два гаечных ключа — один фиксирует корпус, второй затягивает болты до срыва головок. Монтаж выполняется без предварительной опрессовки. Убедитесь, что провода полностью введены в гильзу и выступают равномерно с обоих концов. После сборки проверьте отсутствие люфта и плотность контакта.

Безопасность и стандарты

Гильза соответствует требованиям к соединениям в распределительных сетях до 35 кВ. Наличие срывных болтов снижает риск перетяга и повреждения проводника. Отсутствие внешнего покрытия делает её чувствительной к коррозии — не рекомендуется использование в агрессивных средах без дополнительной защиты (например, термоусадочной трубки или бандажа).

Преимущества

• Не требует дорогостоящего оборудования для опрессовки — достаточно обычных гаечных ключей
• Внутреннее покрытие пастой снижает переходное сопротивление и препятствует образованию оксидной плёнки
• Поперечная насечка внутри гильзы усиливает механическую фиксацию провода
• Срывные головки гарантируют одинаковый момент затяжки — воспроизводимое качество соединения
• Поддерживает работу с различными типами жил — от однопроволочных до секторных

Ограничения применения

• Не предназначен для соединений под динамическими нагрузками, вибрациями или частыми изгибами
• Не следует использовать в условиях высокой влажности, солёного воздуха или загрязнённой среды без дополнительной герметизации
• Запрещено применять для медных проводов — материал гильзы рассчитан только на алюминий
• Отсутствие защитного покрытия требует немедленной изоляции после монтажа

Примеры использования

• Соединение ответвлений от ЛЭП 10–35 кВ с использованием проводов СИП
• Анкерные соединения на опорах, где провод закреплён с двух сторон
• Ремонтные работы на старых линиях, где невозможно применить опрессовку
• Обустройство переходов между секциями кабельной трассы в районах с ограниченным доступом инструмента

Практические советы

• Перед монтажом удалите оксидную плёнку с концов проводов металлической щёткой — даже с пастой это повысит надёжность
• Проверяйте посадочный диаметр гильзы — он точно соответствует сечению 70–240 мм²; не пытайтесь вставить провод меньшего сечения
• После затяжки всех четырёх болтов обязательно проведите визуальный осмотр: срывные головки должны быть сломаны, а провода — плотно зафиксированы
• Обязательно изолируйте место соединения термоусадкой или бандажом — открытый алюминий подвержен коррозии
• Храните гильзы в сухом месте — открытое расположение без упаковки может привести к потере свойств пасты
