Аналоговый модуль ввода, 8 входов 4-20мА 12bit | SM441833 Systeme Electric APC

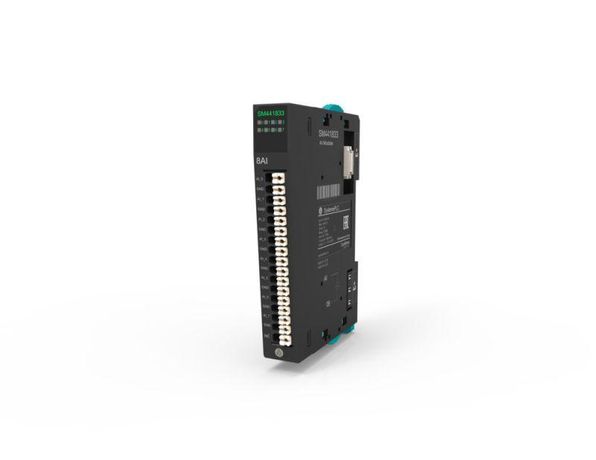

Модуль ввода аналоговый 8 входов 4-20 мА 12 бит от Systeme Electric (арт. sm441833) предназначен для сбора сигналов с датчиков, выдающих ток в диапазоне 4–20 мА, и передачи этих значений в систему автоматизации. Подходит для промышленного оборудования, где важна точность измерений и устойчивость к помехам.

Назначение и область применения

Этот модуль принимает восемь аналоговых сигналов в формате 4–20 мА - наиболее распространённый стандарт для датчиков давления, температуры, уровня, расхода и других физических величин. Каждый канал преобразует ток в цифровой код с разрешением 12 бит, что обеспечивает детализацию до 4096 уровней. Модуль ввода аналоговый 8 входов 4-20 мА 12 бит используется в системах управления технологическими процессами: на заводах, в насосных станциях, в системах вентиляции и кондиционирования.

Технические характеристики

• Количество каналов: 8
• Тип сигнала: токовый (4–20 мА)
• Разрешение: 12 бит (4096 уровней дискретизации)
• Режим работы: режим тока (не напряжения)
• Интерфейс связи: совместим с контроллерами, поддерживающими шины PROFINET, PROFIBUS, Modbus TCP/RTU (зависит от платформы системы)
• Питание: требует внешнего источника питания 24 В постоянного тока (не встроен)

Совместимость и монтаж

Модуль ввода аналоговый 8 входов 4-20 мА 12 бит (art. sm441833) устанавливается в стойку или DIN-рейку. Для подключения требуется кабель с экранированием - двужильный, с заземлённым экраном на стороне контроллера. Каждый канал имеет гальваническую развязку от остальных, что снижает влияние помех между датчиками. Подключение осуществляется через винтовые клеммы. Убедитесь, что нагрузка датчика соответствует требованиям модуля: максимальная нагрузка на канал - не более 550 Ом при 20 мА.

Безопасность и стандарты

Произведено в соответствии с европейскими нормами безопасности IEC 61010-1 и EMC IEC 61326. Защита от перегрузки и обратной полярности реализована на каждом канале. Напряжение изоляции между каналами и питанием - 1500 В переменного тока.

Преимущества

• Высокая точность за счёт 12-битного АЦП - меньше погрешность при слабых сигналах
• Гальваническая развязка каналов предотвращает замыкания и циркуляцию токов земли
• Устойчивость к электромагнитным помехам благодаря оптимизированному входному фильтру
• Поддержка двухпроводной схемы подключения датчиков - экономия кабеля

Ограничения применения

• Не работает с напряжением (0–10 В, +-10 В) - только с током 4–20 мА
• Требуется внешнее питание 24 В DC; автономная работа невозможна
• Не предназначен для взрывоопасных сред (без сертификата ATEX/IECEx)
• Максимальная длина кабеля до датчика - рекомендовано не более 500 метров без усиления сигнала

Примеры использования

• Считывание давления в трубопроводе через датчики с выходом 4–20 мА
• Контроль уровня жидкости в резервуарах с поплавковыми датчиками
• Измерение температуры через термопреобразователи тока
• Фиксация расхода воды или газа через расходомеры с аналоговым выходом

Практические советы

• Перед установкой проверьте тип датчика: он должен быть именно токовым (4–20 мА), а не напряжением
• Заземляйте экран кабеля только на одной стороне - на стороне модуля, чтобы избежать контуров земли
• При использовании длинных кабелей используйте экранированный провод с медной оплёткой
• Настройка масштабирования (например, 4 мА = 0 C, 20 мА = 100 C) выполняется в программном обеспечении контроллера, а не в самом модуле
• Для диагностики: если на канале нет сигнала - проверьте целостность цепи и наличие питания у датчика
