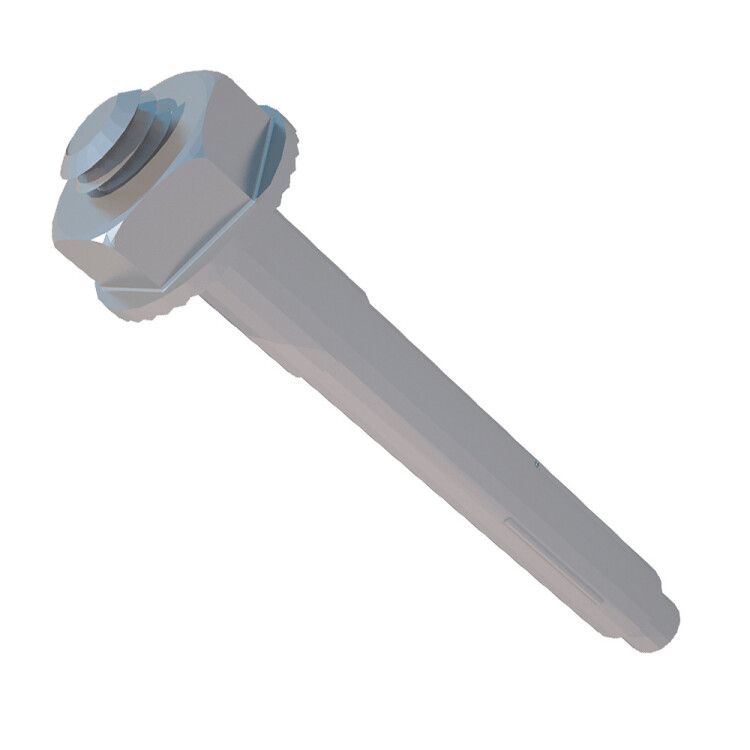

Анкерный болт с гайкой 8х120 мм (М6) | ANBG8-120 КМ-профиль LO0219

Анкерный болт с гайкой 8х120 мм (М6) от КМ-Профиля - надежный крепеж для фиксации кабеленесущих систем к бетонным, каменным и кирпичным основаниям. Благодаря втычному типу исполнения и цинковому покрытию, он подходит для внутренних установок в помещениях с умеренной влажностью.

Назначение и область применения

Анкерный болт с гайкой 8х120 мм (М6) предназначен для крепления тяжелых и крупногабаритных элементов кабеленесущих систем - например, лотков, труб, кронштейнов и направляющих. Он работает на основе механического расширения: при затяжке гайки втулка распирается внутри просверленного отверстия, создавая плотную посадку. Подходит для бетона, полнотелого кирпича и натурального камня. Применяется исключительно внутри зданий, где уровень влажности не превышает нормы для климатического исполнения У1/УХЛ1/УХЛ3.

Технические характеристики

• Метрический размер резьбы: М6 - совместим с гайками и шайбами стандарта M6
• Общая длина: 120 мм - позволяет заходить глубоко в основание и выступать достаточную часть для крепления оборудования
• Монтажная толщина: 70 мм - максимальная толщина материала, который можно надежно зафиксировать одним анкером
• Класс прочности: 4.8 - умеренная нагрузочная способность, подходит для статических нагрузок, не рекомендован для ударных или динамических воздействий
• Покрытие: цинк - антикоррозийная защита, но не рассчитана на постоянный контакт с водой или химически активными средами
• Тип исполнения: втычной - монтируется путем забивания в подготовленное отверстие, затем затягивается гайка
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических кабельных систем

Совместимость и монтаж

Анкерный болт с гайкой 8х120 мм (М6) требует сверления отверстия диаметром 8 мм в основании. После вставки анкера в отверстие необходимо затянуть гайку до момента, когда втулка полностью раскроется - это обеспечит фиксацию. Гайка уже установлена на изделии, что ускоряет сборку. Для правильной работы важно соблюдать минимальную глубину отверстия - не менее 60 мм. Не используйте перфоратор в режиме удара при сверлении - это может повредить стенки отверстия и снизить несущую способность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3 - допускает работу при температуре от −40C до +40C и относительной влажности до 80%. Цинковое покрытие соответствует стандартам на антикоррозийную защиту для внутреннего применения. Класс прочности 4.8 гарантирует минимальную предел текучести 240 МПа и временное сопротивление разрыву 400 МПа - достаточно для большинства кабельных систем, но недостаточно для несущих конструкций зданий.

Преимущества

• Гайка уже установлена - снижает время монтажа и риск потери комплектующих
• Цинковое покрытие защищает от окисления в условиях сухого воздуха
• Распорный механизм обеспечивает равномерное распределение нагрузки в пористом материале
• Стандартный метрический размер резьбы М6 - легко заменяем и совместим с широким спектром крепежных элементов

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в сырых помещениях - цинк не выдержит длительного контакта с водой
• Запрещено использовать в пустотелом кирпиче, гипсокартоне, пеноблоке - анкер не сможет раскрыться и зацепиться
• Не подходит для динамических нагрузок, вибрационных установок или мест с частыми механическими воздействиями
• Класс прочности 4.8 не позволяет применять для несущих конструкций, вес которых превышает 15–20 кг на один анкер

Примеры использования

• Фиксация кабельных лотков к потолку в офисных помещениях
• Крепление жестких трубопроводов к бетонным стенам в серверных комнатах
• Установка кронштейнов для распределительных щитов в административных зданиях
• Монтаж направляющих для кабельных каналов в производственных цехах с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 8 мм. Небольшое отклонение снижает несущую способность
• При использовании в старом бетоне удалите пыль из отверстия с помощью насоса или провода - грязь уменьшает адгезию
• Затягивайте гайку рукой до упора, потом доверните еще на ¼ оборота - этого достаточно для раскрытия втулки; переусердствовать нельзя - есть риск срезать резьбу
• Для многократного демонтажа лучше выбрать анкер с резьбой на обоих концах - этот вариант одноразовый
• При необходимости увеличить несущую способность - используйте два анкера вместо одного, особенно при креплении длинных лотков
