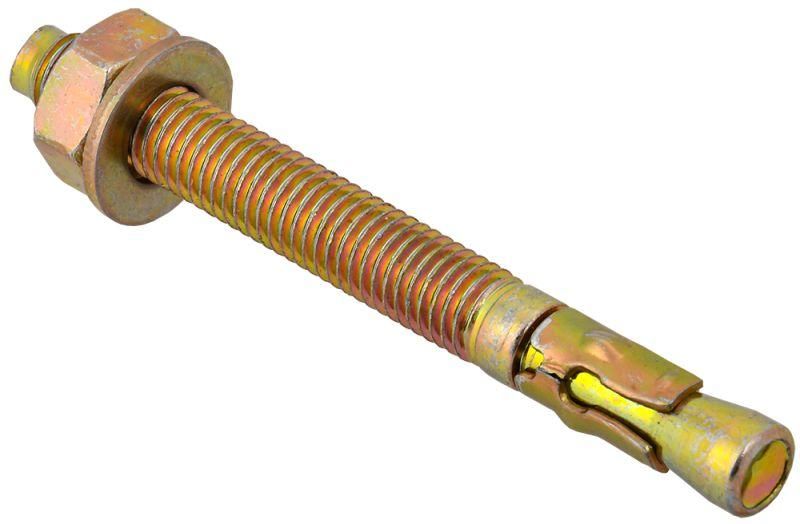

Анкер клиновой усиленный М10х95 | CMZ11-AK-10-095 IEK

Анкер клиновой усиленный М10х95 от IEK (артикул cmz11-ak-10-095) предназначен для надёжного крепления тяжёлых нагрузок в плотных основаниях - бетоне, кирпиче и натуральном камне. Усиленная конструкция и гальваническое цинкование обеспечивают долговечность даже в условиях повышенной механической нагрузки.

Назначение и область применения

Анкер клиновой усиленный М10х95 используется там, где требуется высокая несущая способность и устойчивость к вибрациям. Подходит для фиксации:

• несущих металлических конструкций - опор колонн, балок;
• стоек и кронштейнов тяжёлых кабеленесущих систем;
• оборудования с большой массой на вертикальных и горизонтальных поверхностях из прочных материалов.

Основания: полно́телый кирпич, железобетон, природный камень. Не применяется в пористом бетоне, пеноблоке, газоблоке или других слабых материалах.

Технические характеристики

• Резьба: M10 - внутренняя резьба для болта или шпильки диаметром 10 мм;
• Длина: 95 мм - общая длина анкера, включая клиновую часть;
• Монтажная толщина: 35 мм - минимальная толщина крепящегося элемента, чтобы обеспечить полную расклиниваемость;
• Материал: углеродистая сталь класса прочности 8.8 - сочетает высокую прочность на растяжение и ударную вязкость;
• Покрытие: гальваническое цинкование с пассивацией жёлтого цвета - защищает от коррозии, повышает срок службы в помещениях с нормальной влажностью;
• Тип крепления: втычной - монтируется путём забивания в просверленное отверстие с последующим затягиванием болта.

Совместимость и монтаж

Анкер клиновой усиленный М10х95 требует точного соблюдения технологии монтажа:

• Диаметр сверления - 10 мм (совпадает с внешним диаметром анкера);
• Глубина отверстия должна быть минимум на 5–10 мм больше длины анкера (95 мм) - для удаления пыли и обеспечения полного раскрытия клина;
• Установка возможна двумя способами: предварительным (закладывается в отверстие до монтажа детали) и сквозным (через уже установленный элемент);
• Затяжка болта осуществляется ключом на 17 мм; усилие не должно превышать рекомендованное - перегрузка может вызвать деформацию клина.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству изделий IEK. Соответствует общепринятому уровню прочности для анкеров типа “клиновой” в России. Сертификация по GOST R соответствует применению в строительстве и энергетических объектах. Напрямую не сертифицирован по EN 14527, но аналогичен по функциональному назначению.

Преимущества

• Высокая несущая способность благодаря увеличенной площади контакта клина с поверхностью отверстия;
• Жёлтая пассивация поверхности снижает риск окисления после монтажа и делает анкер легко различимым при осмотре;
• Совпадение диаметра резьбы и корпуса исключает необходимость в специализированных переходниках - можно использовать обычные болты M10;
• Подходит для многократной сборки/разборки при условии сохранения целостности резьбы.

Ограничения применения

• Не для трещиноватого, расслоенного или выветрившегося бетона - возможно выпадение анкера;
• Не рекомендуется для использования во влажных средах с постоянным воздействием воды (например, открытые канализационные колодцы) - цинкование не гарантирует длительную защиту в таких условиях;
• Не подходит для крепления в стенках из гипсокартона, древесины, пластиков или ячеистых бетонов;
• При температуре ниже –20 C материал становится хрупким - использование допускается только при положительных температурах.

Примеры использования

• Фиксация стального профиля к потолочному перекрытию в серверной комнате;
• Крепление кронштейнов для тяжёлых силовых кабельных лотков в промышленном здании;
• Установка опорных столбов для оборудования на бетонном полу завода;
• Монтаж рамы для электрошкафа на стене из полнотелого кирпича.

Практические советы

• Перед установкой всегда очищайте отверстие от пыли - используйте щётку и компрессор;
• Проверьте глубину отверстия перед вставкой анкера - недостаточная глубина снижает несущую способность на 30–50%;
• Выбирайте болт M10 с головкой под ключ 17 мм - он должен входить свободно, без люфта;
• При использовании в местах с вибрацией (станки, насосы) дополнительно закрепите соединение контргайкой;
• Анкер клиновой усиленный М10х95 от IEK (cmz11-ak-10-095) лучше всего работает при равномерной нагрузке - избегайте эксцентриситета и бокового сдвига.
