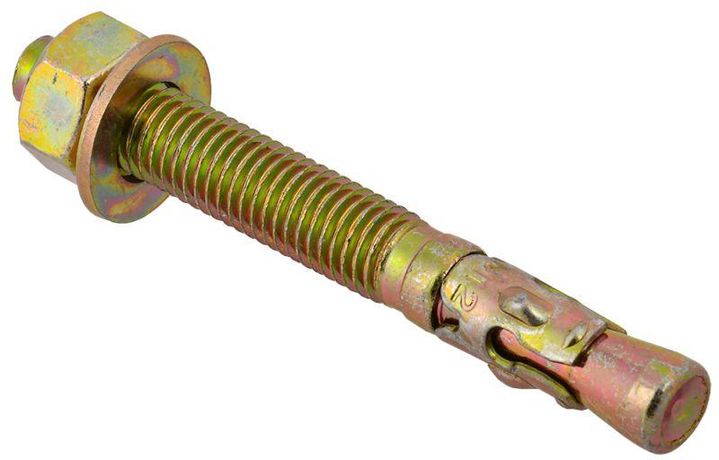

Анкер клиновой усиленный М12х100 | CMZ11-AK-12-100 IEK

Анкер клиновой усиленный М12х100 от IEK (артикул cmz11-ak-12-100) предназначен для надёжного крепления тяжёлых кабеленесущих систем и несущих металлоконструкций в плотных основаниях из бетона, кирпича или натурального камня.

Назначение и область применения

Анкер клиновой усиленный М12х100 используется там, где требуется высокая несущая способность и устойчивость к вибрациям. Подходит для фиксации опорных элементов колонн, балок, стоек и кронштейнов кабеленесущих систем - например, на потолках или стенах производственных помещений, энергообъектов, транспортных терминалов.

Основание для монтажа: полно́телый кирпич, железобетон, природный камень. Не применяется в пористых или ячеистых бетонах, гипсовых плитах, пенобетоне и других слабых материалах.

Технические характеристики

• Метрическая резьба: M12
• Длина анкера: 100 мм
• Материал: углеродистая сталь
• Заполнение отверстия: клиновой механизм
• Тип исполнения: втычной (закладывается в просверленное отверстие)
• Защитное покрытие: гальваническое цинкование с пассивацией жёлтого цвета - повышает коррозионную стойкость
• Рекомендованная монтажная толщина: 40 мм - минимальная глубина захода в основание
• Диаметр анкера совпадает с диаметром резьбы - обеспечивает точное соответствие сверлу и прочность соединения

Совместимость и монтаж

Анкер клиновой усиленный М12х100 требует предварительно просверленного отверстия диаметром 12 мм. Установка возможна двумя способами:

• Предварительный монтаж: анкер забивается в отверстие до упора, затем закручивается болт/гайка - нагрузка передаётся через расклинивающий элемент.
• Сквозной монтаж: анкер проходит сквозь деталь (например, кронштейн), после чего затягивается гайкой - удобен при сборке на месте.

Не допускается использование с перфоратором в режиме удара - только сверление спиральным сверлом. После установки проверьте усилие затяжки - недостаточная затяжка снижает несущую способность.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленного оборудования. Соответствует нормам для крепежа в бетонных конструкциях. Гальваническое покрытие соответствует DIN EN ISO 4042 - класс защиты C4 (для средних агрессивных условий).

Преимущества

• Высокая несущая способность благодаря клиновому механизму - выдерживает значительные статические и динамические нагрузки
• Усиленная конструкция - отличается от обычных клиновых анкеров большей толщиной стенок корпуса
• Жёлтая пассивация поверхности увеличивает срок службы в условиях повышенной влажности
• Совпадение диаметра резьбы и корпуса исключает люфт и гарантирует равномерное распределение нагрузки

Ограничения применения

• Не для трещиноватого, расслоенного или старого бетона - риск выпадения анкера
• Не рекомендуется использовать в местах постоянных ударных воздействий (например, рядом с работающими компрессорами)
• Не предназначены для работы в условиях температур ниже –35C - материал становится хрупким
• Не подходят для крепления в пустотелых перегородках, гипсокартоне, деревянных конструкциях

Примеры использования

• Фиксация кронштейнов для кабельных лотков в серверных помещениях
• Крепление опорных столбов для эстакад в промзоне
• Установка кабелеукладчиков на стенах подстанций
• Монтаж трубопроводных опор в теплотрассах

Практические советы

• Перед установкой очистите отверстие от пыли - используйте щётку и продувку воздухом
• Выбирайте сверло точно по диаметру 12 мм - даже 0,5 мм лишнего зазора снижают надёжность
• Проверяйте глубину отверстия: она должна быть минимум 40 мм, лучше - 45–50 мм для запаса
• При использовании в сырых помещениях дополнительно смазывайте резьбу антикоррозийным составом
• Анкер клиновой усиленный М12х100 от IEK (cmz11-ak-12-100) совместим с болтами и гайками класса прочности 8.8 и выше
