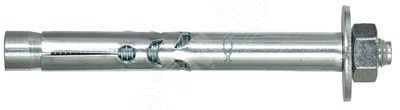

Анкер втулочный FSA 10х80/35 B - 68504 Fisher

Анкер втулочный 10х80/35 с шестигранной головкой от Fischer - надежное разъемное крепление для сквозного монтажа в бетоне и плотном строительном камне. Артикул 68504 подходит для установки кронштейнов, лестниц, кабельных лотков и других нагрузочных элементов в строительстве и ремонте.

Назначение и область применения

Анкер втулочный 10х80/35 с шестигранной головкой используется для создания прочного и долговечного крепления в основаниях из бетона и плотного строительного камня. Подходит для монтажа элементов, которые требуют постоянной нагрузки и возможности последующего демонтажа: кронштейнов, консолей, стоек, приставных лестниц, кабельных лотков, систем освещения, ворот, ограждений и фасадных конструкций.

Технические характеристики

• Тип изделия: анкер втулочный
• Наружный диаметр: 10 мм
• Длина анкера: 80 мм
• Глубина заделки: 35 мм
• Резьба: М8
• Материал: углеродистая сталь
• Покрытие: цинк (защита от коррозии)
• Количество в упаковке: 20 шт
• Подходящий бетон: класс от C12/15 (B15) до C20/25 (B25)
• Подходящий камень: плотной структуры

Совместимость и монтаж

Анкер втулочный 10х80/35 с шестигранной головкой предназначен для сквозного монтажа - через монтируемый элемент проходит весь анкер, что позволяет закрепить детали заподлицо с поверхностью. Для установки требуется просверлить отверстие диаметром 10 мм в бетоне или камне. После вставки анкера в отверстие в него заворачивается болт M8; при затяжке втулка расклинивается за счет вырезов в форме полумесяца, формируя надежную опору в основе. Головка имеет шестигранник - удобна для затяжки гаечным ключом.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для анкерных креплений в бетоне. Цинковое покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности, однако не предназначено для длительного контакта с морской водой или агрессивными химикатами.

Преимущества

• Обеспечивает высокую несущую способность благодаря механизму расклинивания втулки
• Позволяет выполнять монтаж заподлицо - важное преимущество для эстетичных и компактных решений
• Устойчив к вибрациям и динамическим нагрузкам после полной затяжки
• Легко контролируемая затяжка - шестигранная головка исключает соскальзывание ключа
• Цинковое покрытие продлевает срок службы в помещениях и на открытых площадках

Ограничения применения

• Не применяется в пористом бетоне, пеноблоке, газобетоне, кирпиче с пустотами
• Не допускается использование в трещиноватых или слабо уплотненных основаниях
• Запрещена работа в условиях температур ниже –20 C - снижается пластичность материала втулки
• Не подходит для частого демонтажа и повторной установки - механизм расклинивания теряет эффективность после нескольких циклов

Примеры использования

• Крепление кабельных лотков к потолочному перекрытию из бетона
• Установка ограждений на лестничных клетках
• Фиксация светильников на фасадах зданий
• Монтаж приставных лестниц к стенам из плотного бетона
• Крепление кронштейнов для HVAC-оборудования

Практические советы

• Перед установкой проверьте глубину сверления - она должна равняться 35 мм минимум, чтобы втулка полностью вошла и смогла раскрыться
• Очистите отверстие от пыли перед вставкой анкера - даже малые частицы снижают несущую способность
• Не переусердствуйте при затяжке болта - достаточно усилия, при котором головка начинает сопротивляться дальнейшему провороту
• Учитывайте посадочный диаметр отверстия в монтируемом элементе - он должен быть не менее 9 мм для свободного прохождения болта M8
• Для работы в условиях повышенной влажности дополнительно используйте герметик вокруг места входа анкера
