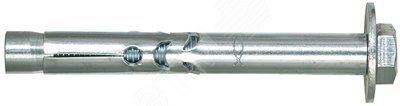

Анкер втулочный FSA 8х85/40 S - 68521 Fisher

Анкер втулочный 8х85/40 с шестигранной головкой от Fischer (арт. 68521) предназначен для надежного крепления нагрузочных элементов в бетоне и плотном строительном камне. Его конструкция обеспечивает прочное и заподлицо установленное соединение без необходимости выступающей части болта.

Назначение и область применения

Анкер втулочный 8х85/40 с шестигранной головкой используется там, где требуется прочное и компактное крепление в основании из бетона или камня. Подходит для установки кронштейнов, консолей, стоек, приставных лестниц, кабельных лотков, светильников, ворот, ограждений и других фасадных конструкций. Особенно эффективен при монтаже оборудования, требующего плоской поверхности крепления - например, когда важно сохранить внешний вид или минимизировать габариты.

Технические характеристики

• Диаметр анкера: 8 мм
• Общая длина: 85 мм
• Глубина заделки: 40 мм
• Резьба: М6 (метрическая, внутренняя)
• Материал: углеродистая сталь
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Форма головки: шестигранник - удобна для затяжки гаечным ключом
• Количество в упаковке: 50 штук

Совместимость и монтаж

Анкер втулочный 8х85/40 с шестигранной головкой рассчитан на сквозной монтаж: после просверливания отверстия он полностью проходит через деталь и расклинивается внутри основания. Для работы необходим сверло диаметром 8 мм. Глубина отверстия должна соответствовать глубине заделки - 40 мм, плюс дополнительно 5–10 мм на пылевой слой. После установки в отверстие вставляется болт M6 и затягивается ключом - при этом втулка сжимается, образуя плотную опору на стенках отверстия.

Не используйте этот анкер для поверхностного монтажа - он работает только при сквозном прохождении через крепимый элемент.

Безопасность и стандарты

Производитель Fischer указывает совместимость материала с бетоном класса от C12/15 (B15) до C20/25 (B25). Эти значения соответствуют минимальному пределу прочности на сжатие, обеспечивающем достаточную несущую способность. Анкер не предназначен для использования в трещиноватых, пористых или легких бетонах (например, пеноблок, газобетон), а также в кирпиче с пустотами - риск выпадения или снижения нагрузочной способности высокий.

Преимущества

• Заподлицо крепление - головка болта не выступает за поверхность, что важно для эстетики и безопасности
• Вырезы в виде полумесяцев на втулке обеспечивают равномерное распределение усилия при затяжке - повышают надежность фиксации
• Цинковое покрытие увеличивает срок службы в условиях открытого воздуха и средней влажности
• Шестигранная головка позволяет использовать обычный ключ - нет нужды в специальных инструментах
• Удобная упаковка по 50 штук - экономично для крупных объектов

Ограничения применения

• Не применяйте в бетоне ниже класса B15 - недостаточная прочность основания снижает несущую способность
• Избегайте использования в трещиноватых, сильно армированных или восстановленных участках бетона
• Не допускается применение в каменных кладках с пустотами, известняке, ракушечнике, газобетоне
• Не предназначена для динамических или ударных нагрузок - только постоянные и статические
• Не следует использовать в местах с частыми температурными перепадами выше +90C - возможна потеря герметизации и деформация металла

Примеры использования

• Крепление кабельных лотков к потолку в офисном помещении
• Установка опор для рекламных щитов на фасаде здания
• Фиксация ограждений на террасах и лестницах из железобетона
• Монтаж светильников на потолочные плиты в парковке
• Подвеска консолей для HVAC-оборудования в техническом этаже

Практические советы

• Перед установкой обязательно очистите отверстие от пыли - используйте насос или проволоку
• Проверьте соответствие толщины крепимого элемента длине анкера - свободный ход между поверхностью и втулкой должен составлять минимум 5 мм
• Не переусердствуйте при затяжке болта - достаточно довести до упора; избыточная нагрузка может вызвать растрескивание бетона
• Для точного расположения отметьте места сверления заранее - поправки невозможны после фиксации
• Храните анкеры в сухом месте - даже цинковое покрытие не спасёт от длительного воздействия воды
