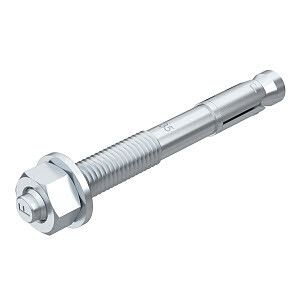

Анкерный болт BZ, M10x150мм, сталь, G (BZ 10-75-95/155) | 3498345 OBO Bettermann

Анкерный болт BZ, M10x150 мм, сталь, G от OBO BETTERMANN предназначен для надёжного крепления в бетоне, особенно в системах кабельных трасс. Артикул 3498345 сочетает прочность стали и защитное цинкование, что делает его устойчивым к коррозии даже в условиях повышенной влажности.

Назначение и область применения

Анкерный болт BZ, M10x150 мм, сталь, G используется для фиксации оборудования и крепёжных элементов в сплошном и ячеистом бетоне. Подходит для нагрузок средней и высокой тяжести — например, для крепления кабельных лотков, трубопроводов, стоек и других конструкций в помещениях и на открытых площадках. Применяется в системах кабельных трасс KTS от OBO BETTERMANN.

Технические характеристики

• Метрический размер резьбы: M10 — совместим с гайками и шайбами стандарта ISO
• Общая длина болта: 155 мм — из них 75 мм составляет монтажную часть, которая забивается в основание
• Материал: углеродистая сталь — обеспечивает высокую механическую прочность
• Защитное покрытие: гальваническое цинкование — защищает от коррозии, соответствует требованиям DIN EN ISO 4042
• Тип установки: забивной — монтируется путём ударного воздействия без предварительного сверления резьбы
• Рекомендованная глубина заделки: минимум 75 мм в бетоне

Совместимость и монтаж

Анкерный болт BZ, M10x150 мм, сталь, G требует предварительного просверливания отверстия диаметром 12–13 мм в бетоне. После установки в отверстие он фиксируется ударным способом — специальным молотком или перфоратором с насадкой. Для завинчивания используются гайки M10 и плоские шайбы. Совместим со всеми комплектующими серии KTS от OBO BETTERMANN. Учитывайте, что минимальное расстояние до края бетона должно составлять не менее 80 мм.

Безопасность и стандарты

Изделие соответствует европейским нормам для анкерных креплений. Гальваническое цинкование выполнено по DIN EN ISO 4042, что гарантирует равномерное и долговечное покрытие. Материал соответствует требованиям к прочности класса 4.8 по ISO 898-1.

Преимущества

• Высокая несущая способность при малом расстоянии между соседними анкерами — позволяет плотно располагать крепления
• Удобство монтажа: не требуется сложное оборудование, достаточно перфоратора и молотка
• Цинковое покрытие снижает риск коррозии в помещениях с повышенной влажностью — например, в подвалах или на улице
• Подходит как для нового, так и для реконструируемого бетона

Ограничения применения

• Не применяется в пористых или расслаивающихся материалах — например, в пеноблоке без усиленного каркаса
• Не рекомендуется для использования в условиях постоянного контакта с морской водой или химически активными веществами
• Не подходит для кирпичной кладки — требует цельного бетона
• Максимальная рабочая температура — до +80 °C; выше этого значения возможна потеря прочности покрытия

Примеры использования

• Крепление кабельных лотков к потолкам и стенам в офисах и производственных залах
• Фиксация опорных стоек для кабельных каналов в подземных переходах
• Установка направляющих для трубопроводов в технических помещениях
• Монтаж светильников и оборудования на бетонных плитах перекрытия

Практические советы

• Перед установкой проверьте качество бетона — поверхность должна быть целостной, без трещин шириной более 1 мм
• Используйте только подходящий сверло диаметром 12–13 мм — меньший диаметр снижает несущую способность
• После забивания болта удалите пыль из отверстия — она снижает адгезию
• Для длительной службы в агрессивной среде допускается дополнительно смазывать резьбу антикоррозийной paste
• Анкерный болт BZ, M10x150 мм, сталь, G (артикул 3498345) лучше использовать в паре с шайбой и гайкой того же производителя — OBO BETTERMANN — чтобы гарантировать совместимость по нагрузке и резьбе
