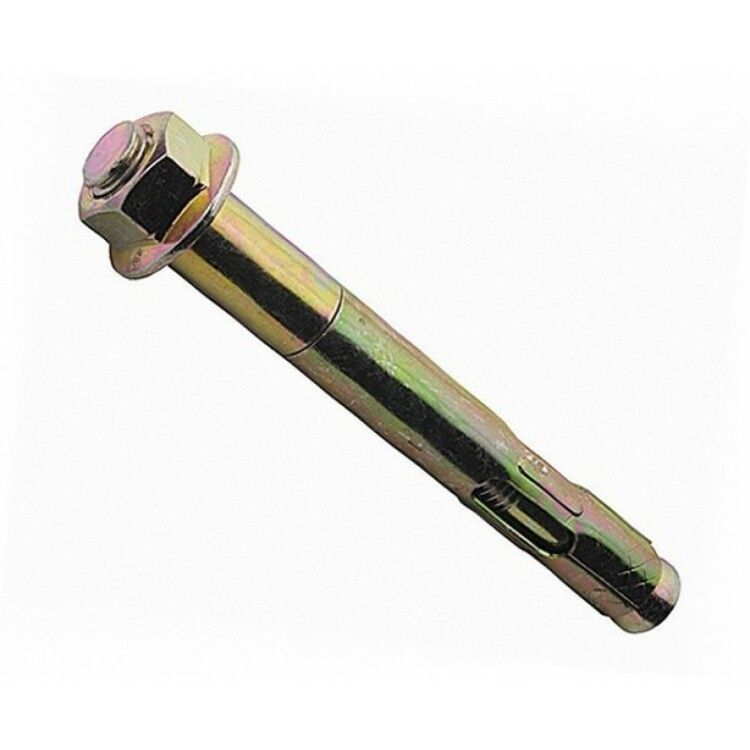

Анкерный болт HNM с гайкой 10х77 (50шт.) - накл. ( 4,054 кг) | 117945 Tech-KREP

Анкерный болт HNM 10х77 с гайкой накладной, цинковое покрытие, 50 штук — это надёжный крепёж для фиксации консолей, кронштейнов и других элементов на плотных основаниях из бетона, кирпича или натурального камня. Бренд Zitar и артикул 117945 указывают на серийную продукцию, соответствующую требованиям промышленного монтажа.

Назначение и область применения

Анкерный болт HNM 10х77 с гайкой накладной используется для установки тяжелых и самонесущих конструкций на прочных основаниях. Подходит для монтажа:

• консолей и кронштейнов;
• подвесных систем и ограждений;
• кабельных лотков и светильников;
• трубопроводов водоснабжения и канализации;
• стоек и опорных элементов.

Работает в условиях средних механических нагрузок. Не применяется для легких перегородок, пустотелых стен или деревянных конструкций.

Технические характеристики

• Метрический размер резьбы: M8 — совместим с гайками и шайбами стандарта М8;
• Длина болта: 77 мм — обеспечивает достаточную глубину заделки в основание;
• Монтажная толщина: 13 мм — минимальная толщина крепимого элемента, которую можно зафиксировать;
• Тип анкера: втычной — устанавливается в просверленное отверстие и расклинивается при затяжке;
• Материал: углеродистая сталь — высокая прочность, требует защиты от коррозии;
• Покрытие: цинковое (желтый цинк) — антикоррозийная защита, умеренная стойкость во влажной среде;
• Количество в упаковке: 50 штук — удобно для крупных объектов и запаса на площадке.

Совместимость и монтаж

Анкерный болт HNM 10х77 с гайкой накладной требует предварительного сверления отверстия в основании. Диаметр отверстия должен соответствовать рекомендациям производителя — обычно 10–11 мм для данного типа анкера. Гайка накладная позволяет регулировать положение крепимого элемента до окончательной фиксации. Для монтажа нужны: перфоратор, сверло по бетону, ключ на 13 мм (для гайки). Не используйте ударный режим при завертывании гайки — это повредит резьбу.

Безопасность и стандарты

Изделие не имеет сертификата по EN 12405 или DIN 4425, так как относится к категории универсальных крепежных элементов. Соответствует внутренним техническим условиям производителей Zitar и Tech-KREP. Рекомендуется соблюдать нормы СП 70.13330 для расчета несущей способности креплений в бетоне.

Преимущества

• Высокая несущая способность благодаря расклинивающему механизму в тыльной части;
• Гайка накладная позволяет легко выставить уровень и угол крепления перед фиксацией;
• Цинковое покрытие замедляет коррозию в помещениях с умеренной влажностью;
• Упаковка по 50 штук снижает стоимость единицы и упрощает логистику на объекте.

Ограничения применения

• Не подходит для пустотелых блоков, газобетона, пенобетона — возможен вырыв анкера;
• Цинковое покрытие не гарантирует долговечность в агрессивных средах (морской воздух, химические испарения);
• Не рассчитан на динамические или вибрационные нагрузки выше среднего уровня;
• Запрещено использовать в местах постоянного контакта с водой (например, внутри каналов канализации).

Примеры использования

• Крепление кронштейна для трубопровода на потолке в техническом помещении здания;
• Фиксация металлической консоли для кабельного лотка в коридоре жилого комплекса;
• Установка ограждения на бетонном парапете крыши;
• Монтаж светильника на бетонной плите в подземном паркинге.

Практические советы

• Перед установкой проверьте глубину отверстия — она должна быть минимум на 5 мм больше длины анкера (77 мм), чтобы исключить контакт с дном;
• Очищайте отверстие от пыли пылесосом или продувкой — грязь снижает несущую способность;
• Не затягивайте гайку слишком сильно — это может деформировать резьбу или треснуть основание;
• Для длительной эксплуатации в сыром месте рекомендуется дополнительно смазывать резьбу противокоррозийным составом;
• При использовании нескольких анкеров HNM 10х77 с гайкой накладной, цинковое покрытие, 50 штук — равномерно распределите нагрузку между точками крепления.
