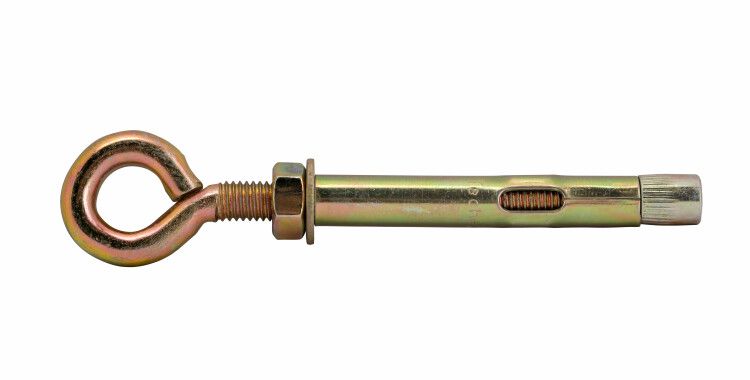

Анкерный болт с кольцом М10 12х100 (1 шт/25 шт/уп) (PR08.3828) - PR08.3944 Строитель

Анкерный болт с кольцом М10 12х100 (25 шт/уп) от ПРОМРУКАВ предназначен для надёжного крепления тяжёлых элементов к бетону, кирпичу или натуральному камню. Этот тип крепежа обеспечивает прочную фиксацию через расклинивающуюся втулку, а кольцо позволяет легко подключить трос, цепь или другую такелажную систему.

Назначение и область применения

Анкерный болт с кольцом М10 12х100 используется там, где требуется постоянная и высоконагруженная фиксация. Подходит для установки:

• ворот и шлагбаумов;
• кабельных трасс и проводов на внешних опорах;
• растяжек, канатов и цепей для удержания оборудования;
• тяжёлых светильников, знаков, антенз и других стационарных объектов.

Основная задача - передача нагрузки от металлического кольца к основанию из плотного материала: бетон, кирпич, натуральный камень. Не применяется в гипсе, пеноблоке, древесине или пустотелых плитах.

Технические характеристики

• Диаметр резьбы: M10 - совместим с гайками, шайбами и захватными устройствами стандарта М10;
• Диаметр сверления: 12 мм - требует использование перфоратора с насадкой именно этого размера;
• Общая длина: 100 мм - из них 105 мм минимум должна быть глубина отверстия; значит, часть болта выступает за поверхность - важно учитывать при проектировании;
• Минимальная глубина отверстия: 105 мм - необходимо просверливать глубже, чем сам болт, чтобы втулка полностью раскрылась;
• Материал втулки: сталь - обеспечивает механическую прочность, но требует защиты от коррозии в условиях повышенной влажности;
• Тип исполнения: вставной - монтируется путём забивки в подготовленное отверстие, затем затягивается гайкой до расширения втулки;
• Форма крепления: кольцо - позволяет свободно поворачивать и регулировать направление троса или цепи после монтажа.

Совместимость и монтаж

Анкерный болт с кольцом М10 12х100 работает исключительно с жесткими основаниями. Для правильной установки следуйте шагам:

1. Просверлите отверстие диаметром 12 мм на глубину не менее 105 мм - используйте перфоратор с ударным режимом;
2. Очистите отверстие от пыли (лучше продуть воздухом или щёткой);
3. Вставьте болт до упора - втулка должна находиться внутри отверстия;
4. Закрутите гайку рукой, потом доведите моментом ключа - слышится характерный щелчок при расклинивании втулки;
5. Не допускайте перегрузки - максимальная рабочая нагрузка зависит от качества бетона, но обычно составляет 1–1,5 тонны на один болт.

Гайка и шайба в комплект не входят - приобретаются отдельно. Убедитесь, что они соответствуют резьбе M10 и имеют достаточную толщину для равномерного распределения усилия.

Безопасность и стандарты

Изделие не имеет сертификации по ГОСТ или EN, однако выполнено в соответствии с промышленными требованиями к крепежу для неответственных конструкций. Применяйте с учётом норм безопасности при работе с тяжёлыми грузами. Кольцевые соединения должны проверяться на люфт и коррозию ежегодно.

Преимущества

• Высокая несущая способность благодаря расклинивающейся стальной втулке;
• Кольцо даёт возможность изменять угол натяжения без демонтажа;
• Простота монтажа - не нужны специальные инструменты кроме перфоратора и ключа;
• Цена ниже аналогов с антикоррозийным покрытием - выгодна для массового использования.

Ограничения применения

• Не для пористых материалов: газобетон, пеноблок, пустотелый кирпич - втулка не сможет надёжно заклиниться;
• Не рекомендован для динамических нагрузок: частые вибрации, удары, колебания снижают срок службы;
• Стальная втулка не защищена от коррозии - вне помещений нужна дополнительная окраска или применение в сухих зонах;
• Не подходит для временного крепления - после удаления болта отверстие теряет несущую способность.

Примеры использования

• Подвеска кабельной трассы на фасаде здания - кольцо принимает вес нескольких метров кабеля;
• Крепление ворот к бетонному столбу - болты установлены в вертикальном положении, нагружены горизонтальным усилием;
• Фиксация растяжки для рекламного баннера - предотвращает деформацию при ветре;
• Установка маячков на стене для ориентира при ремонте - долговечная точка привязки.

Практические советы

• Перед монтажом проверьте качество бетона - он должен иметь класс не ниже B15 (M200);
• Если отверстие получилось слишком широким - замените болт на более крупный (например, М12), либо заполните пробел эпоксидной смолой;
• Для открытых площадок покрывайте кольцо и резьбу краской или противокоррозийным составом;
• При использовании в паре с цепью - выбирайте карабины с замком, чтобы исключить случайное расцепление;
• На одну упаковку Анкерного болта с кольцом М10 12х100 (25 шт/уп) хватает для крепления одного среднего ворота или участка кабельной трассы длиной 3–5 м.
