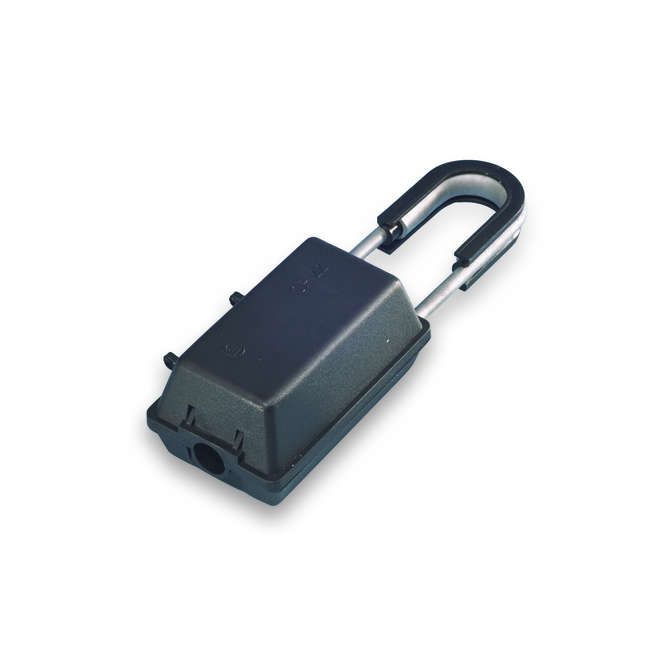

Зажим анкерный R 16-70 кв.мм, 18.6 кН, 1000 В ENSTO SO65.1R

Анкерный зажим 16-70 мм от Ensto (арт. so65.1 / so65.1r) предназначен для надёжного крепления и натяжения самонесущего изолированного провода СИП-2 на линиях электропередачи. Он сочетает прочность, устойчивость к внешним воздействиям и совместимость с алюминиевыми проводниками сечением 16–70 мм2.

Назначение и область применения

Анкерный зажим 16-70 мм используется для закрепления провода СИП-2 на анкерных опорах линий электропередачи напряжением до 1000 В. Применяется на угловых, промежуточных и концевых участках трассы, где требуется передача механического натяжения с провода на опору. Подходит для воздушных линий в условиях сурового климата.

Технические характеристики

• Сечение проводника: 16–70 кв.мм - соответствует стандартным типам СИП-2
• Предельная нагрузка: 18,6 кН - выдерживает максимальное механическое усилие при натяжении
• Тип системы: СИП-2 - специально адаптирован под изолированные самонесущие провода
• Материал жилы: алюминий - совместим с алюминиевыми сердечниками СИП
• Напряжение: 1000 В - рассчитан на низковольтные сети
• Диапазон рабочих температур: –60…+50 C - работает в Arctic и умеренных климатах
• Стойкость к УФ-излучению: да - корпус не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - длительная надёжность при соблюдении условий эксплуатации

Совместимость и монтаж

Анкерный зажим 16-70 мм совместим исключительно с проводами типа СИП-2. Для установки необходимо:

• Подготовить провод - зачистить изоляцию на конце согласно требованиям производителя
• Вставить провод в канал зажима до упора
• Зафиксировать зажим на опоре через проушину с помощью стального тросика или болтового крепления
• Не допускать перегиба провода внутри зажима - он должен входить прямо, без перекосов

Посадочные элементы зажима рассчитаны на стандартные крепёжные решения для опор ЛЭП. Отдельные детали не заменяемы - ремонт невозможен.

Безопасность и стандарты

Анкерный зажим 16-70 мм соответствует требованиям к механической прочности и долговечности для воздушных линий 0,4–10 кВ. Конструкция не содержит открытых токоведущих частей - безопасна при обслуживании. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Клиновый механизм обеспечивает самофиксирующееся соединение - не требует затяжки после монтажа
• Высокая стойкость к коррозии благодаря материалам и покрытиям
• Устойчивость к экстремальным температурам позволяет использовать в Сибири, на Крайнем Севере и других регионах с холодным климатом
• УФ-защита продлевает срок службы даже при постоянном воздействии солнца
• Одинаковая функциональность модификаций so65.1 и so65.1r - отличаются лишь цветом или маркировкой, не влияющей на работу

Ограничения применения

• Не для медных проводов - только для алюминиевых жил СИП-2
• Не предназначена для распределительных щитов или внутренней проводки - только для наружных ЛЭП
• Не рекомендовано использование на опорах с высокими вибрационными нагрузками без дополнительных демпферов
• Не следует применять при сечении провода меньше 16 мм2 или больше 70 мм2 - риск проскальзывания или повреждения

Примеры использования

• Крепление СИП-2 на концевой опоре линии 0,4 кВ в деревне
• Переход между двумя направлениями трассы на угловой опоре
• Натяжение провода на промежуточной анкерной опоре в районе с сильными зимними ветрами
• Обустройство ответвлений от главной ЛЭП к домам в сельской местности

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону 16–70 мм2 - неверный выбор снижает надёжность
• При использовании в районах с гололёдом учтите увеличенную нагрузку от намёрзшей воды - запас прочности уже заложен, но важно правильно выбрать тип опоры
• Не используйте инструменты с острыми гранями при работе с зажимом - можно повредить изоляцию провода
• Проверяйте плотность фиксации после первых нескольких дней работы - особенно при больших перепадах температур
• Артикулы so65.1 и so65.1r взаимозаменяемы - выбирайте по доступности или цветовым предпочтениям
