Антирезонансный дроссель для ступеней 400 В 50 кВАр, коэффициент расстройки 7% | SDR075003P480 Systeme Electric APC

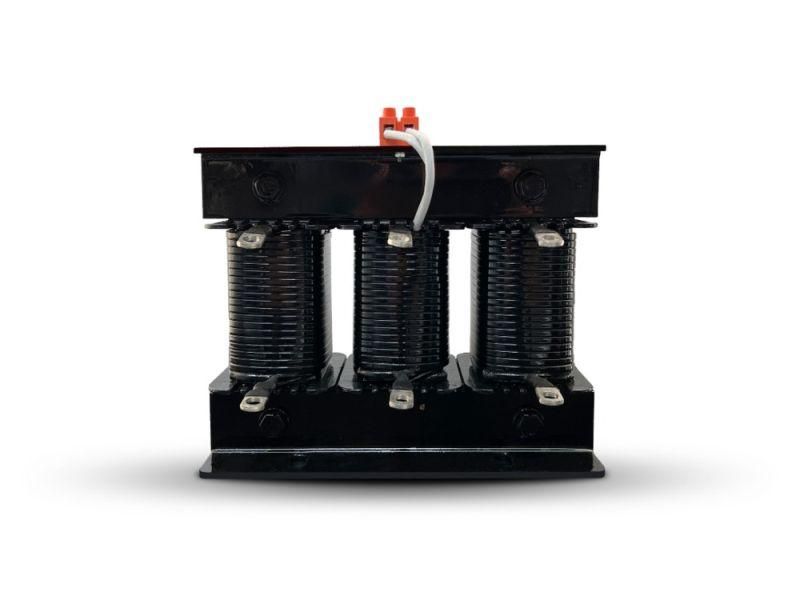

Антирезонансный дроссель Systeme Electric sdr075003p480 предназначен для подключения последовательно с конденсаторными батареями в системах компенсации реактивной мощности 400 В. Он снижает риск резонанса на высших гармониках, защищая конденсаторы от перегрузок и преждевременного выхода из строя.

Назначение и область применения

Антирезонансный дроссель Systeme Electric sdr075003p480 используется в конденсаторных установках для предотвращения параллельного резонанса между конденсаторами и сетью при наличии высоких гармонических искажений тока. Применяется там, где есть значительная долю нелинейных нагрузок - например, на объектах с частотными преобразователями, сварочным оборудованием, ИБП, LED-освещением и другим устройствами, генерирующими гармоники до 5-ой и выше.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальная мощность: 50 кВАр
• Коэффициент расстройки: 7% - обеспечивает сдвиг резонансной частоты ниже 189 Гц, что исключает взаимодействие с основными гармониками (5-й, 7-й)
• Класс изоляции: H (до 180 C) - позволяет работать при высоких рабочих температурах без потери долговечности
• Степень защиты: IP00 - открытая конструкция, требует установки внутри закрытых щитов
• Конструкция: стальной сердечник, медная катушка с термостойкой изоляцией, встроенный температурный датчик для контроля нагрева

Совместимость и монтаж

Дроссель совместим со всеми конденсаторами, рассчитанными на напряжение 400 В и мощность около 50 кВАр. Устанавливается последовательно перед каждой фазой конденсаторной батареи. Клеммы предназначены для подключения медными шинами или кабелями сечением, соответствующим току 72 А (номинальный ток для 50 кВАр/400 В). Монтаж выполняется в щите управления с достаточным воздушным зазором вокруг корпуса. Температурный датчик подключается к внешнему контроллеру или тепловому реле для аварийного отключения при перегреве.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60289 (дроссели для конденсаторных установок) и EN 61010-1 (безопасность электрооборудования). Отсутствие степени защиты IP00 означает, что использование вне герметичного щита запрещено - доступ к токоведущим частям возможен при открывании крышки, поэтому требуется соблюдение правил электробезопасности.

Преимущества

• Увеличивает срок службы конденсаторов за счёт подавления гармонических токов
• Встроеный температурный датчик даёт возможность реализовать активную защиту от перегрева
• Медная катушка и качественная изоляция класса H обеспечивают надёжность даже при длительной работе на пределе нагрузки
• Расстойка 7% оптимальна для средних уровней гармоник (THDi 10–20%) - более эффективна, чем 5%, и менее дорога, чем 14%

Ограничения применения

• Не применяется в сетях с напряжением выше 400 В - возможно повреждение изоляции
• Запрещён монтаж в условиях сильной запылённости, сырости или химически агрессивной среде - IP00 не обеспечивает никакую защиту
• Не подходит для систем с доминирующей 3-й гармоникой - для них нужна расстройка 14% или больше
• Требуется точный подбор по мощности: применение с батареей меньше 40 кВАр или больше 60 кВАр снижает эффективность и может вызвать перегрев

Примеры использования

• Щит компенсации реактивной мощности на заводе с множеством ЧРП
• Энергообъект с большим количеством LED-светильников и серверов
• Цех с автоматизированными линиями, использующими сварочные аппараты
• ЖКХ-комплекс с современной системой освещения и лифтами

Практические советы

• Перед заменой убедитесь, что новый антирезонансный дроссель Systeme Electric sdr075003p480 имеет ту же мощность (50 кВАр) и коэффициент расстройки (7%), иначе изменится режим работы всей системы
• Проверьте температуру окружающего воздуха в щите - при +40 C и выше рекомендовано принудительное охлаждение
• Подключение проводов выполните с моментом затяжки, указанным в документации - переутяжка может повредить клеммы
• Обязательно подключите датчик температуры к системе сигнализации - он предотвратит отказ из-за перегрева
• При проектировании учтите габариты устройства - он занимает место в щите, аналогичное крупному контактору
