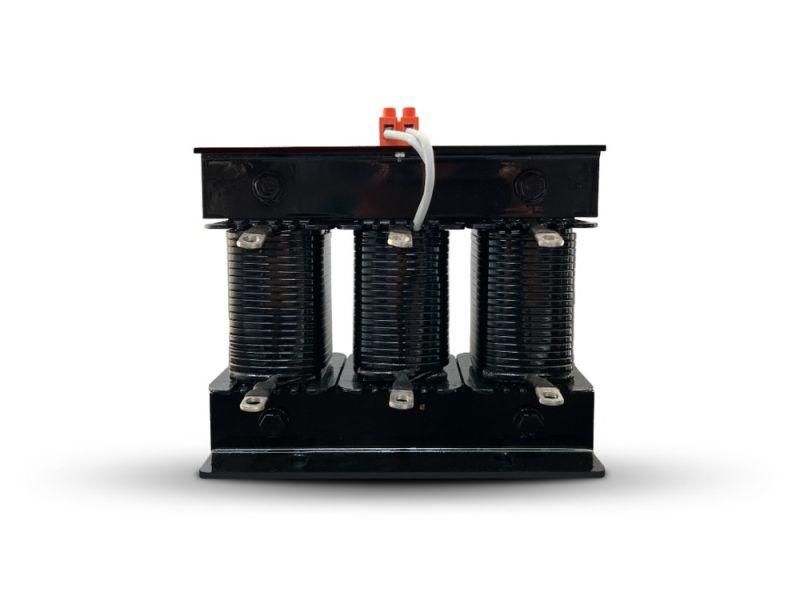

Антирезонансный дроссель для ступеней 400 В 25 кВАр, коэффициент расстройки 7% | SDR072503P480 Systeme Electric APC

Антирезонансный дроссель Systeme Electric артикула sdr072503p480 предназначен для подключения последовательно с конденсаторами в компенсационных установках на 400 В, чтобы предотвращать резонансные колебания, вызванные высокими гармониками сети. Этот дроссель обеспечивает стабильную работу системы и продлевает срок службы конденсаторов.

Назначение и область применения

Антирезонансный дроссель Systeme Electric используется в конденсаторных установках для защиты конденсаторов от перегрузок, вызванных высокими гармониками (например, 5-й, 7-й, 11-й). Он снижает риск возникновения резонанса между конденсаторами и сетевой индуктивностью, что особенно важно в объектах с большим числом нелинейных нагрузок - сварочные аппараты, ЧРП, LED-освещение, серверные центры.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальная реактивная мощность: 25 кВАр
• Номинальный ток: 36,13 А
• Максимальный рабочий ток: 44,79 А
• Коэффициент расстройки: 7%
• Резонансная частота: 190 кГц
• Частота сети: 50 Гц
• Число полюсов: 3
• Класс изоляции: H (выдерживает температуру до 180 C)
• Степень защиты: IP00 (без внешней защиты - требует монтажа в закрытых щитах)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Дроссель совместим с конденсаторными батареями, рассчитанными на 400 В и мощность 25 кВАр. Устанавливается последовательно перед каждой фазой конденсатора. Для правильной работы необходимо соблюдать посадочные габариты и использовать клеммы с моментом затяжки, соответствующим рекомендациям производителя. Крепление осуществляется через предусмотренные металлические пластины. Температурный датчик внутри дросселя позволяет контролировать нагрев - его сигнал можно подключить к системе управления или термореле.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60289 для дросселей переменного тока. Класс изоляции H гарантирует надёжную работу при длительном повышении температуры. Отсутствие степени защиты IP00 означает, что дроссель нельзя устанавливать в открытых зонах - он должен находиться в защищённом электрошкафе с доступом только для обслуживающего персонала.

Преимущества

• Высокая точность коэффициента расстройки 7% - оптимизирована для подавления 5-й и 7-й гармоник, наиболее распространённых в промышленных сетях.
• Медная катушка с изоляцией класса H обеспечивает долговечность даже при перегрузках и высоких температурах.
• Встроенный температурный датчик даёт возможность реализовать проактивную защиту от перегрева.
• Жесткий стальной сердечник минимизирует шум и вибрацию при работе.

Ограничения применения

• Не применяется в сетях выше 400 В - возможна пробой изоляции.
• IP00 исключает использование вне герметичных корпусов - запрещено в сырых, пыльных или взрывоопасных средах без дополнительной защиты.
• Не предназначена для работы при частотах отличных от 50/60 Гц - не подходит для автономных систем или частотных преобразователей без согласования.
• Максимальный ток 44,79 А - превышение этого значения приведёт к перегреву и выходу из строя.

Примеры использования

• Промышленный конвейер с несколькими ЧРП - дроссель защищает конденсаторы от искажений тока, вызываемых частотниками.
• Цех с лазерной резкой - предотвращает резонанс в системе компенсации реактивной мощности.
• Складской комплекс с LED-освещением и UPS - снижает уровень гармоник, улучшая качество энергии.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 44,79 А ни в режиме пуска, ни при перегрузке.
• Убедитесь, что посадочные отверстия под крепёж совпадают с размерами вашего щита - дроссель имеет жёсткую конструкцию, допускающую только механическую фиксацию.
• Подключение температурного датчика обязательно, если система управления требует сигнализации перегрева.
• При замене старого дросселя - используйте именно модель sdr072503p480, так как изменение коэффициента расстройки (например, на 5% или 14%) может сместить резонансную частоту и ухудшить эффективность фильтрации.
