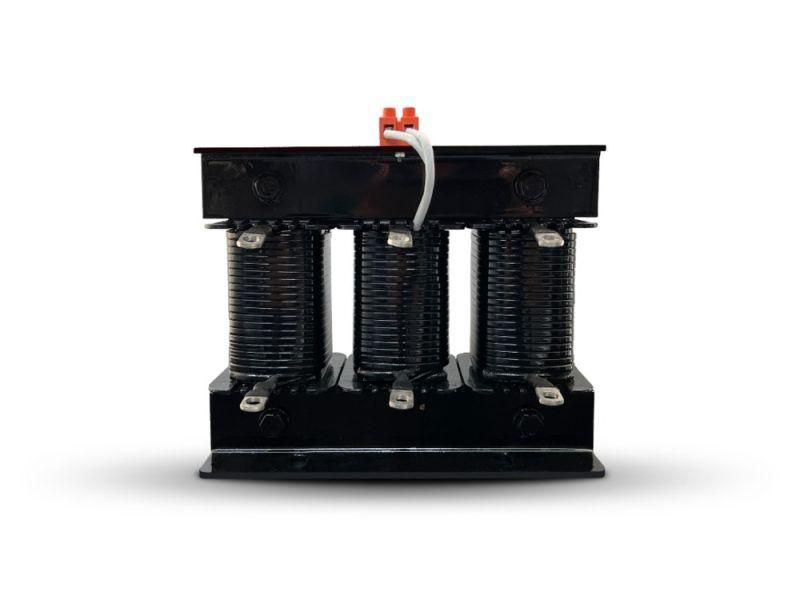

Антирезонансный дроссель для ступеней 400 В 100 кВАр, коэффициент расстройки 7% | SDR07X003P480 Systeme Electric APC

Антирезонансный дроссель Systeme Electric артикула sdr07x003p480 предназначен для подключения последовательно с конденсаторами в компенсирующих установках на 400 В, чтобы предотвратить резонанс и повреждение оборудования из-за высших гармоник. Этот дроссель используется в системах с высокой долей нелинейных нагрузок - например, на производствах с частотными преобразователями.

Назначение и область применения

Антирезонансный дроссель Systeme Electric sdr07x003p480 устанавливается в цепях конденсаторных батарей для подавления резонансных колебаний, вызываемых гармоническими искажениями тока. Он защищает конденсаторы от перегрузок, перегрева и преждевременного выхода из строя. Применяется в промышленных объектах: на заводах, в насосных станциях, в системах управления технологическим оборудованием с большим числом частотных преобразователей, сварочных аппаратов и ИБП.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальная реактивная мощность: 100 кВАр
• Коэффициент расстройки: 7% - обеспечивает подавление главным образом 5-й и выше гармоник
• Класс изоляции: H - выдерживает рабочую температуру до 180 C
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый шкаф
• Конструкция: стальной сердечник, медная катушка с термостойкой изоляцией, встроенный температурный датчик

Совместимость и монтаж

Дроссель совместим с конденсаторами той же номинальной мощности (100 кВАр) и напряжения (400 В). Подключается последовательно между источником питания и конденсатором. Для правильной работы необходимо соблюдать фазировку и использовать кабели соответствующего сечения - рекомендуется проверить допустимый ток по таблицам ГОСТ 31996. Монтаж выполняется в силовом шкафу с достаточным воздушным зазором вокруг корпуса. Температурный датчик подключается к системе контроля перегрева - он позволяет отслеживать нагрев обмотки в реальном времени.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60289 и EN 61558-2-20 для дросселей в силовых установках. Класс изоляции H гарантирует безопасную работу при длительных перегрузках. Установка в шкаф с уровнем защиты не ниже IP54 обязательна - сам дроссель имеет IP00 и не защищен от пыли, влаги и доступа посторонних предметов.

Преимущества

• Увеличивает срок службы конденсаторов за счёт снижения токов гармоник
• Встроенная система мониторинга температуры повышает надёжность системы
• Медная катушка обеспечивает минимальные потери и высокий КПД
• Стальная конструкция сердечника минимизирует вибрацию и шум при работе

Ограничения применения

• Не применяется в сетях с напряжением выше 400 В - возможен пробой изоляции
• Не предназначена для работы вне закрытого электрошкафа из-за IP00
• Не подходит для установок с мощностью менее 80 кВАр или более 120 кВАр - возможны перегрев или недостаточная эффективность
• Не заменяет фильтры гармоник - работает только как элемент защиты, а не как активный фильтр

Примеры использования

• Конденсаторная установка на 400 В, 100 кВАр в цехе с 10 частотными преобразователями
• Шкаф компенсации реактивной мощности на пищевом комбинате с многочисленными насосами и вентиляторами
• Энергообъект с ИБП и сварочными машинами, где уровень 5-й гармоники превышает 15%

Практические советы

• Перед монтажом проверьте соответствие номинального тока дросселя и конденсатора - они должны быть одинаковыми
• Учитывайте посадочные габариты: дроссель рассчитан на стандартные рампы для модульных установок SystemeSet
• Подключение температурного датчика обязательно - игнорирование этого вывода лишает вас возможности аварийного отключения при перегреве
• Регулярно проводите тепловизионный осмотр - перегрев обмотки указывает на наличие сторонних гармоник или плохой контакт
• Заменяйте дроссель только аналогичной моделью - изменение коэффициента расстройки (например, с 7% на 5%) может вызвать новый резонанс
