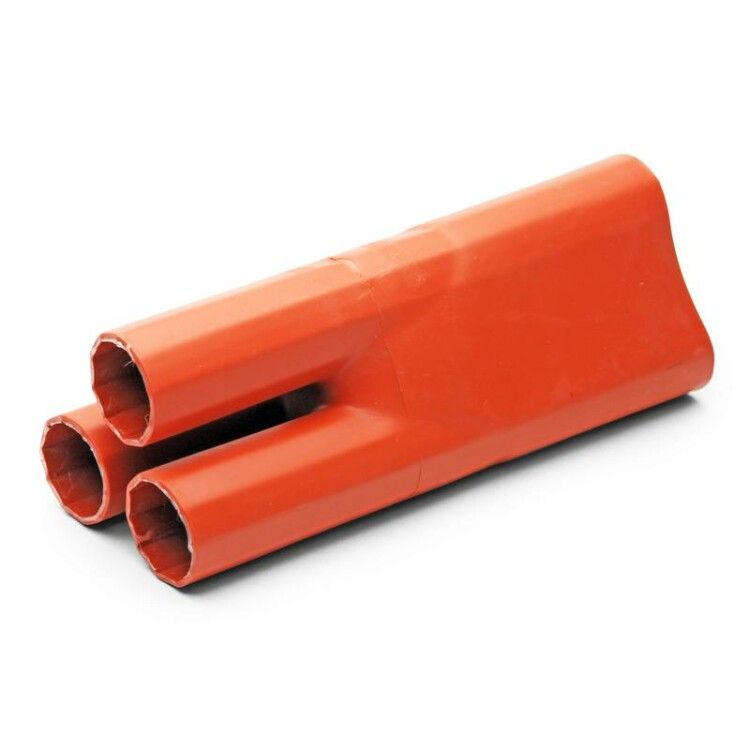

Перчатка термоусаживаемая изолирующая 3ТПИа-185/400 КВТ 83595

Перчатка термоусаживаемая изолирующая 3ТПИ-А-185/400 КВТ от бренда КВТ предназначена для герметичной изоляции корней разделки силовых кабелей на напряжение до 35 кВ. Применяется в распределительных устройствах, кабельных ответвлениях и местах соединений с бумажной или пластмассовой изоляцией.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 3ТПИ-А-185/400 КВТ используется для защиты места перехода от кабеля к соединительной муфте или другому элементу. Она предотвращает проникновение влаги, пыли и химических веществ в зону разделки, где наиболее высока вероятность пробоя изоляции. Подходит для кабелей с бумажной маслопропитанной и пластмассовой изоляцией. Часто применяется в энергообъектах, подстанциях, кабельных камерах и на воздушных линиях с кабельными вводами.

Технические характеристики

• Тип: термоусаживаемая изолирующая перчатка
• Рабочее напряжение: 35 кВ
• Поперечное сечение кабеля: 185–400 мм2
• Диаметр до усадки: 96 мм
• Диаметр после усадки: 42,5 мм (тело), 38 мм (колпачок)
• Внутренний диаметр пальца до усадки: 42 мм
• Внутренний диаметр пальца после усадки: 18 мм
• Длина после усадки: 200 мм
• Исполнение: для 3-жильных кабелей
• Материал: трекингостойкая композиция полиолефина
• Цвет: красный
• Рабочий температурный диапазон: от –55 C до +110 C
• Наличие клея: да, термоплавкий слой внутри корпуса и пальцев

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 3ТПИ-А-185/400 КВТ совместима с кабелями сечением 185–400 мм2. Перед установкой необходимо подготовить место разделки: зачистить изоляцию, удалить острые кромки, обезжирить поверхность. После надевания перчатки равномерно нагревают её феном до полной усадки - материал сужается, плотно облегая кабель. Термоплавкий клей внутри активируется при нагреве и обеспечивает герметичную seal-соединение. Для правильного монтажа важно соблюдать температуру нагрева: не допускать перегрева, чтобы не повредить материал. Усадка должна происходить от центра к краям.

Безопасность и стандарты

Перчатка соответствует требованиям к изоляционным изделиям для высоковольтных систем. Наличие термоплавкого клея и трекингостойкого материала обеспечивает безопасную работу при повышенных электрических нагрузках. Изделие не выделяет токсичных веществ при нагреве. Работа с ней требует соблюдения норм безопасности при работе с высоким напряжением - использование средств индивидуальной защиты и проверка целостности перед применением.

Преимущества

• Герметизация благодаря термоплавкому клею - исключает попадание влаги внутрь кабеля
• Устойчивость к трекингу и эрозии - снижает риск возникновения поверхностных разрядов
• Стойкость к УФ-излучению и внешним погодным воздействиям - подходит для наружной установки
• Эластичность клея при низких температурах - сохраняет герметичность даже зимой
• Ярко-красный цвет - позволяет легко визуально определить установленную изоляцию
• Высокая степень усадки (до 2,25×) - обеспечивает плотное прилегание к любому профилю кабеля

Ограничения применения

• Не предназначен для работы выше 35 кВ - превышение напряжения недопустимо
• Не использовать на кабелях сечением менее 185 мм2 - возможна плохая усадка и потеря герметичности
• Не рекомендуется применять в условиях постоянного механического давления или вибраций - материал не рассчитан на нагрузки, кроме изоляционных
• Требуется обязательный нагрев для усадки - нельзя использовать как холодную изоляцию
• Не подходит для многожильных кабелей с числом жил более трёх - исполнение только для 3-жильных

Примеры использования

• Изоляция корня кабельной муфты на подземном кабеле 3×240 мм2
• Защита точки ответвления от ЛЭП 35 кВ в кабельной камере
• Закрытие окончания кабеля с бумажной изоляцией перед входом в распределительный щит
• Герметизация соединения между кабелем и вводом трансформатора

Практические советы

• Обязательно проверьте диаметр кабеля до установки - он должен находиться в диапазоне 185–400 мм2
• При использовании теплового фена начинайте нагрев с середины перчатки, двигаясь к краям - так избежите образования пузырей воздуха
• Не используйте открытый пламя - только контролируемый поток горячего воздуха
• После усадки осмотрите швы: они должны быть гладкими, без вздутий и трещин
• Храните перчатки в сухом месте, избегая прямых солнечных лучей - хотя материал устойчив к УФ, длительное воздействие может снизить срок службы
• Для удобства монтажа можно заранее согнуть пальцы перчатки - это ускорит процесс надевания на кабель
