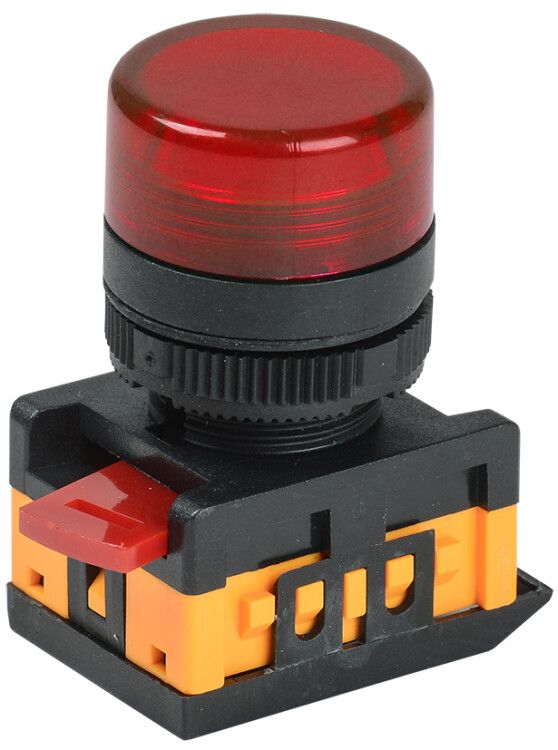

Лампа светосигнальная AL-22TE d22мм 240В AC красн. цилиндр неон IEK BLS30-ALTE-K04

Лампа светосигнальная AL-22TE от IEK - компактный индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Модель с красным свечением, номинальным напряжением 230 В и цоколем BA9s обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Лампа светосигнальная AL-22TE используется для индикации включённого состояния оборудования: сигнал «работает», «включен», «авария». Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и системах энергоснабжения. Красный цвет свечения применяется для обозначения опасных ситуаций или активных режимов работы.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - совместима с сетями 220–240 В
• Номинальный ток: 0,001 А (1 мА) - крайне малое потребление, не нагружает цепь
• Цоколь: BA9s - двухконтактный штыревой тип, фиксируется в гнезде поворотом
• Диаметр отверстия: 22 мм - требует соответствующего монтажного отверстия в панели
• Тип линзы: плоская - равномерное рассеивание света без увеличения яркости
• Степень защиты: IP40 - защищена от предметов более 1 мм, но не от воды и пыли
• Способ монтажа: монтажная плата - устанавливается через отверстие с фиксацией на плате
• Тип подключения: винтовое - провода зажимаются в клеммах внутри корпуса
• Срок службы: до 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество индикаторов: один - одиночная лампа, не является модулем
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратам управления

Совместимость и монтаж

Лампа светосигнальная AL-22TE устанавливается в панелях с отверстием диаметром 22 мм. Цоколь BA9s совместим с большинством стандартных гнезд для сигнальных ламп. Для монтажа требуется вырезать отверстие, вставить лампу и закрутить контактные провода в винтовые клеммы. Не используйте адаптеры или переходники - они снижают надёжность контакта. Лампа не имеет внешней резьбы, поэтому крепится исключительно через монтажную плату или специальную панель с фиксацией.

Безопасность и стандарты

Лампа светосигнальная AL-22TE соответствует ГОСТ Р 50030.5.1, что гарантирует её безопасность в промышленных системах управления. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не защищает от брызг, пыли или влаги - не устанавливайте в сырых помещениях или на открытых площадках. Напряжение 230 В требует соблюдения правил работы с высоким потенциалом: отключение питания перед заменой обязательно.

Преимущества

• Высокая долговечность - срок службы до 10 лет благодаря технологии неоновой лампы
• Низкое энергопотребление - всего 1 мА, не создаёт нагрузки на контроллеры
• Простота замены - доступный цоколь BA9s легко найти в продаже
• Чёткий визуальный сигнал - красный цвет хорошо заметен даже при ярком освещении
• Соответствие нормам - сертифицирована по российским стандартам для промышленного использования

Ограничения применения

• Не подходит для влажных сред - IP40 не защищает от воды и паров
• Не рекомендовано использование вне помещений - риск повреждения от пыли, перепадов температур
• Не предназначен для частого коммутирования - не является реле, служит только для индикации
• Только переменный ток - нельзя использовать с постоянным напряжением
• Ограниченная яркость - не подходит для дневного освещения или больших расстояний восприятия

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал аварии на панели управления конвейером
• Обозначение наличия напряжения в силовом щите
• Индикация готовности к запуску станка ЧПУ
• Функциональный элемент в пультах управления лифтом или эскалатором

Практические советы

• Проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе лампа не зафиксируется
• Подключайте провода плотно - слабый контакт вызывает мерцание или отказ
• Заменяйте лампу только при отключённом питании - даже при малом токе есть риск поражения
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую основу
• При сборке щита учитывайте цветовую схему: красный - авария/вкл, зелёный - работа, жёлтый - предупреждение
• AL-22TE от IEK - проверенная модель; аналоги с другим цоколем (например, E10) не подходят
