Арматурный зажим | ND2003 DKC ДКС

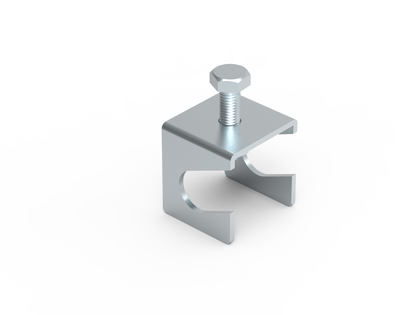

Арматурный зажим DKC (ДКС) артикул nd2003 предназначен для надёжного соединения плоского проводника с металлической арматурой. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и подходит для постоянной эксплуатации в условиях повышенной влажности.

Назначение и область применения

Арматурный зажим DKC (ДКС) артикул nd2003 применяется для подключения плоских медных или алюминиевых проводников к стальным элементам конструкций - например, к арматуре бетонных фундаментов, металлоконструкциям или заземляющим контурам. Подходит для систем молниезащиты, заземления и выравнивания потенциалов. Диапазон зажимаемой ширины проводника - 22 мм, максимальная толщина - до 5 мм.

Технические характеристики

• Диапазон зажима: 22 мм - обеспечивает плотное прилегание к проводникам шириной до этого значения;
• Материал корпуса: сталь с гальваническим цинковым покрытием - защищает от коррозии в агрессивных средах;
• Тип крепежа: винт с шестигранной головкой - позволяет затягивать ключом для точного усилия;
• Максимальная толщина зажимаемой полосы: 5 мм - не допускается использование более толстых проводников;
• Рабочий диапазон ширины проводника: 25–40 мм - указано в описании производителя, хотя диапазон зажима 22 мм указывает на оптимальную ширину контакта.

Совместимость и монтаж

Арматурный зажим DKC (ДКС) артикул nd2003 совместим с плоскими проводниками из меди или алюминия, имеющими прямоугольное сечение. Для установки требуется доступ к поверхности арматуры и возможность закрутить винт ключом на 13 мм. Установка выполняется в два этапа: сначала проводник помещается между контактными поверхностями, затем винт затягивается равномерно до упора - перетягивать нельзя, чтобы не повредить металл.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электроизоляционным характеристикам для заземляющих соединений. Гальваническое цинковое покрытие снижает риск электрохимической коррозии при контакте с различными металлами. Прямого указания на соответствие ГОСТ или IEC в данных нет - рекомендуется проверять документацию проекта на предмет требований к сертификации.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при вибрациях и температурных колебаниях;
• Цинковое покрытие продлевает срок службы в открытых и влажных условиях - особенно важно для наружных заземлений;
• Шестигранный винт обеспечивает контроль момента затяжки - предотвращает недотяг или перегрузку;
• Универсальная форма - подходит для монтажа на вертикальные, горизонтальные и наклонные участки арматуры.

Ограничения применения

• Не предназначена для многожильных гибких проводов - только для жёстких плоских полос;
• Не использовать с проводниками толще 5 мм - возможна деформация или неплотный контакт;
• Не применять в местах с химически активными средами (например, кислотные пары, морская соль) - цинк может разрушаться быстрее;
• Не заменяет сварку или болтовые соединения в ответственных электрических цепях высокой мощности - только для заземления и выравнивания потенциалов.

Примеры использования

• Подключение заземляющего проводника к арматурному каркасу фундамента здания;
• Соединение молниеприёмника с основной арматурой кровельной конструкции;
• Фиксация полосового проводника к стальной раме распределительного щита;
• Обустройство системы выравнивания потенциалов в бассейне или производственной площадке.

Практические советы

• Перед монтажом зачистите поверхность арматуры от ржавчины и краски - контакт будет лучше;
• Проверьте ширину проводника перед установкой - он должен входить в диапазон 25–40 мм, даже если диапазон зажима 22 мм;
• Используйте ключ на 13 мм для затяжки винта - не торопитесь, добейтесь плотного прижатия без деформаций;
• После монтажа проверьте сопротивление переходного контакта - оно должно быть менее 0,1 Ом для надёжного заземления;
• Арматурный зажим DKC (ДКС) артикул nd2003 - одноразовое соединение; после демонтажа не рекомендуется повторное использование.
