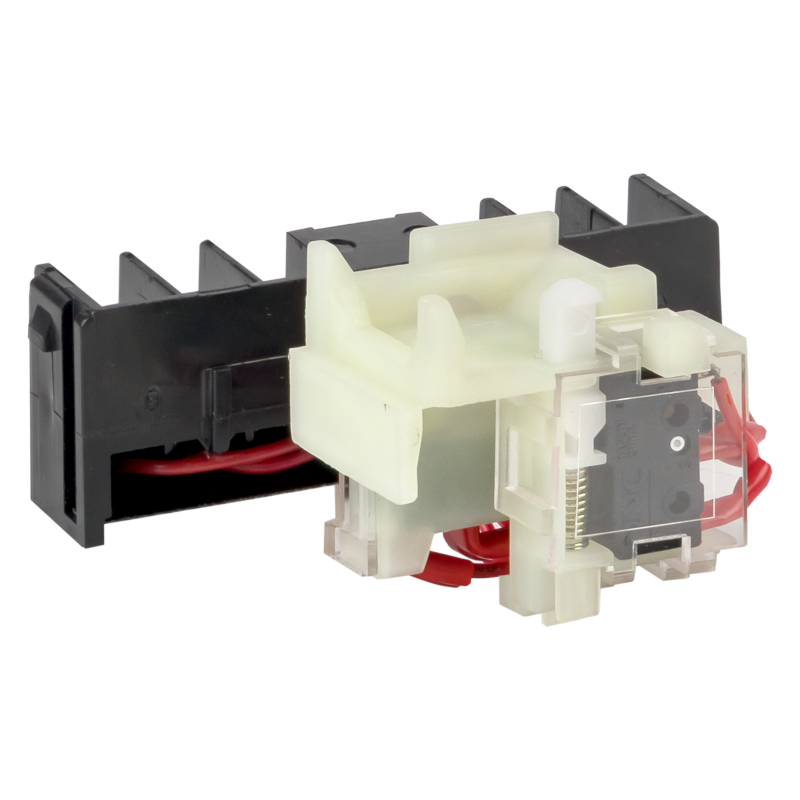

Аварийный + доп. контакт к ВА-99М 250 EKF PROxima правый | mccb99m-a-009-r

Контакт аварийный с дополнительным к ВА-99М 250 PROxima, правый - это модульное устройство от EKF, предназначенное для передачи сигналов о состоянии автомата ВА-99М: положении силовых контактов и срабатывании защиты. Устанавливается на правую сторону выключателя серии PROxima и используется в системах управления и сигнализации промышленного оборудования.

Назначение и область применения

Этот контакт сочетает две функции: дополнительный и аварийный. Он позволяет удалённо контролировать состояние автоматического выключателя ВА-99М 250 PROxima через внешние устройства - панели управления, PLC, световые индикаторы или системы учёта энергоресурсов.

• Дополнительный контакт сигнализирует, открыт или закрыт главный силовой контур выключателя - то есть, находится ли он во включенном или выключенном положении.
• Аварийный контакт срабатывает только при отключении автомата из-за перегрузки, КЗ, действия независимого расцепителя, расцепителя минимального напряжения или кнопки «ТЕСТ».
• Оба типа контактов автоматически возвращаются в исходное состояние после ручного включения выключателя.

Подходит для установки на промышленных станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется контроль состояния защиты.

Технические характеристики

• Тип контакта: дополнительный и аварийный (совмещённые)
• Количество переключающих контактов: 2 пары - 2 нормально замкнутых (НЗ) и 2 нормально разомкнутых (НО)
• Номинальный ток (AC-15, 230 В): 0,6 А - подходит для цепей управления, не для силовых нагрузок
• Количество переключателей сигнала неисправности: 1 - один аварийный контакт активируется при срабатывании защиты
• Тип подключения: клеммное - провода фиксируются винтовыми зажимами
• Совместимость: только с автоматами ВА-99М EKF серии PROxima, правосторонняя установка

Совместимость и монтаж

Контакт аварийный с дополнительным к ВА-99М 250 PROxima, правый устанавливается **только** на правую боковую поверхность автоматического выключателя ВА-99М 250 PROxima. Совместимость обеспечивается точной механической посадкой - адаптер не подойдёт к другим сериям или брендам.

Установка выполняется при отключённом питании:

1. Отключите питание и убедитесь в отсутствии напряжения.
2. Снимите крышку корпуса выключателя, если она препятствует доступу.
3. Совместите шлицы контакта с направляющими на правой стороне ВА-99М и плотно введите до щелчка.
4. Подключите провода к клеммам: пометьте цепи (например, НО1 - сигнал “вкл”, НЗ1 - сигнал “выкл”).
5. Проверьте работу: переведите выключатель в положение “OFF/ON” и проверьте изменение состояния контактов тестером.

Не используйте усилие при установке - при неправильной ориентации можно повредить механизм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для вспомогательных контактов автоматических выключателей. Максимальная рабочая температура - до +60 C. Применяется в помещениях с уровнем защиты IP20. Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе.

Преимущества

• Один модуль решает две задачи - контроль положения и сигнализация аварии, снижает количество элементов в панели.
• Фиксированная механическая связь с основным выключателем гарантирует точную синхронизацию сигналов.
• Клеммы рассчитаны на провода сечением до 1,5 мм2 - удобны для типовых кабелей управления.
• Работает без внешнего питания - полностью механический принцип действия.

Ограничения применения

• Не применяется с другими сериями автоматов - даже с ВА-99М другой версии (не PROxima).
• Номинальный ток 0,6 А - нельзя использовать для управления мощными реле или катушками выше этого значения.
• Не имеет защиты от переполюсовки - полярность подключения важна при работе с постоянным током.
• Не рекомендован для частых операций более 1000 раз в час - возможен быстрый износ контактов.
• Правосторонний монтаж - не подходит для левой стороны выключателя; аналогичный левый вариант отличается артикулом.

Примеры использования

• На конвейере: сигнал НО контакта подаётся на HMI - показывает, что машина включена.
• В системе безопасности: аварийный контакт соединён с тревожной кнопкой - при отключении по КЗ система оповещает диспетчерскую.
• В системе учёта: НЗ контакт управляет счётчиком времени работы - считает время, когда оборудование было включено.
• В распределительном щите: два контакта используются для двух разных цепей сигнализации - одна для “вкл”, вторая для “отказ”.

Практические советы

• Перед покупкой проверьте, установлен ли ВА-99М 250 PROxima именно в вашем оборудовании - другие модели не поддерживают этот контакт.
• При подключении используйте цветную маркировку проводов: красный - аварийный сигнал, синий - положение “вкл”.
• Не забудьте про свободное место рядом с выключателем - контакт выступает на 8–10 мм, может мешать соседним модулям.
• Если нужна сигнализация на обоих сторонах - приобретите два контакта: правый и левый (артикулы различаются).
• Для диагностики: при отключении автомата аварийный контакт должен замкнуться - если нет, проверьте механическую посадку или целостность контактов.
