Аварийный контакт к ВА-99М 100 EKF PROxima правый | mccb99m-a-002-r

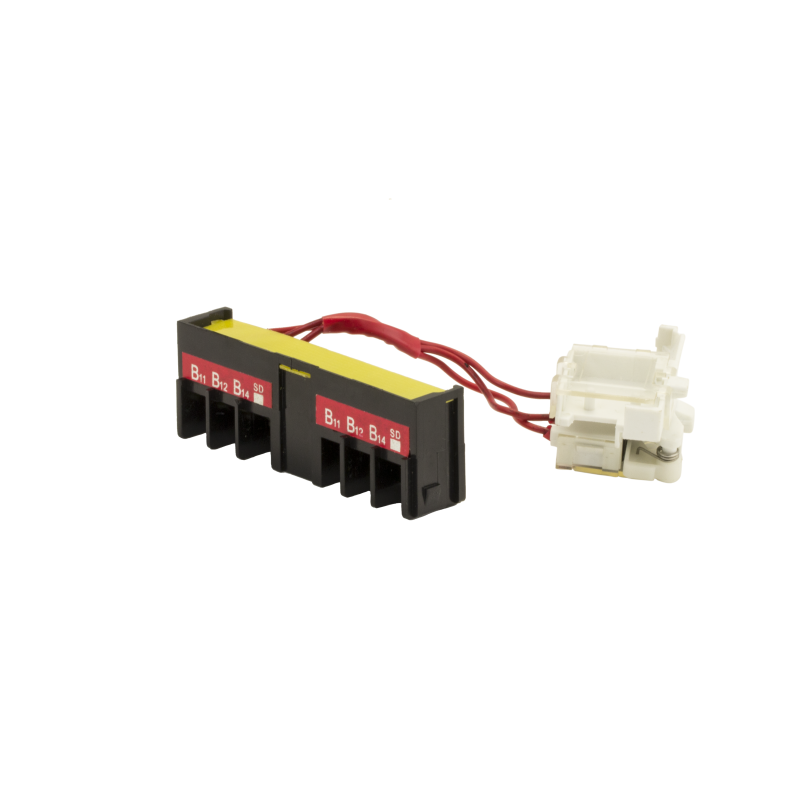

Аварийный контакт к ВА-99М 100 PROxima правый EKF - это дополнительное устройство, которое сигнализирует о срабатывании автомата ВА-99М EKF при перегрузке или КЗ. Устанавливается на правую сторону корпуса выключателя серии PROxima и используется в системах управления и контроля.

Назначение и область применения

Аварийный контакт к ВА-99М 100 PROxima правый EKF передаёт сигнал о том, что автоматический выключатель отключился из-за сработавшей защиты: перегрузки, короткого замыкания, действия независимого расцепителя, расцепителя минимального напряжения или кнопки «ТЕСТ». После возврата выключателя в положение «ВКЛ» контакт автоматически возвращает нормальное состояние. Применяется в цепях управления, пультах контроля, системах учёта отказов и автоматизации промышленного оборудования.

Технические характеристики

• Тип изделия: контакт сигнальный
• Количество нормально закрытых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Общее количество переключающих контактов: 1 (комбинированный НЗ+НО)
• Номинальный рабочий ток: 2 А (при AC-15, 230 В)
• Тип подключения: клеммное
• Количество переключателей сигнала неисправности: 1

Совместимость и монтаж

Аварийный контакт к ВА-99М 100 PROxima правый EKF совместим только с автоматическими выключателями серии PROxima, имеющими правосторонний крепёж. Монтируется на боковой поверхности корпуса выключателя - фиксируется механически и соединяется через клеммы. Подключение проводов выполняется после установки на выключатель. Не устанавливается на модели других серий или с левой стороны. Для работы требуется предварительно установленный выключатель ВА-99М EKF.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной надёжности для слаботочных цепей. Рабочий ток 2 А обеспечивает безопасную работу с типичными цепями управления (реле, индикация, PLC-вводы). Не предназначено для коммутации силовых цепей выше 2 А. Электрическая изоляция рассчитана на сетевые напряжения до 230 В переменного тока.

Преимущества

• Чёткая визуальная и электрическая сигнализация срабатывания автомата - позволяет оперативно реагировать на аварии
• Интеграция с существующей конструкцией ВА-99М EKF - не требует доработки шкафа
• Комбинированный контакт (НО + НЗ) даёт гибкость в проектировании цепей управления
• Автоматическое восстановление состояния после включения выключателя - снижает необходимость ручного сброса

Ограничения применения

• Не работает без установленного основного выключателя ВА-99М EKF
• Подходит только для правой стороны корпуса - несовместим с левосторонними модификациями
• Рассчитан на ток до 2 А - нельзя использовать для прямого управления мощными нагрузками
• Не предназначен для частых циклов включения/выключения - только для сигнализации
• Не имеет собственной защиты - зависит от целостности основного автомата

Примеры использования

• Сигнализация отключения насоса на конвейере при перегрузке - сигнал подаётся на пульт диспетчерской
• Индикация срабатывания автомата в щите управления станком - зажигается лампа «Авария»
• Подключение к контроллеру PLC для регистрации причин отключения в журнале событий
• Система безопасности: при срабатывании расцепителя мин. напряжения - остановка производства

Практические советы

• Перед монтажом проверьте, что выключатель ВА-99М EKF имеет правильную сторону крепления - контакт не подойдёт к левому боку
• При подключении используйте жилы сечением до 1,5 мм2 - оптимально для клеммного соединения
• Не затягивайте клеммы слишком сильно - риск повреждения пластикового корпуса контакта
• Для долговечной работы не нагружайте контакт током более 2 А - даже если он подключен к цепи с высоким напряжением
• При сборке шкафа убедитесь, что контакт не задевает другие элементы - возможен механический износ при трении
