Аварийный контакт к ВА-99М 63 EKF PROxima правый | mccb99m-a-001-r

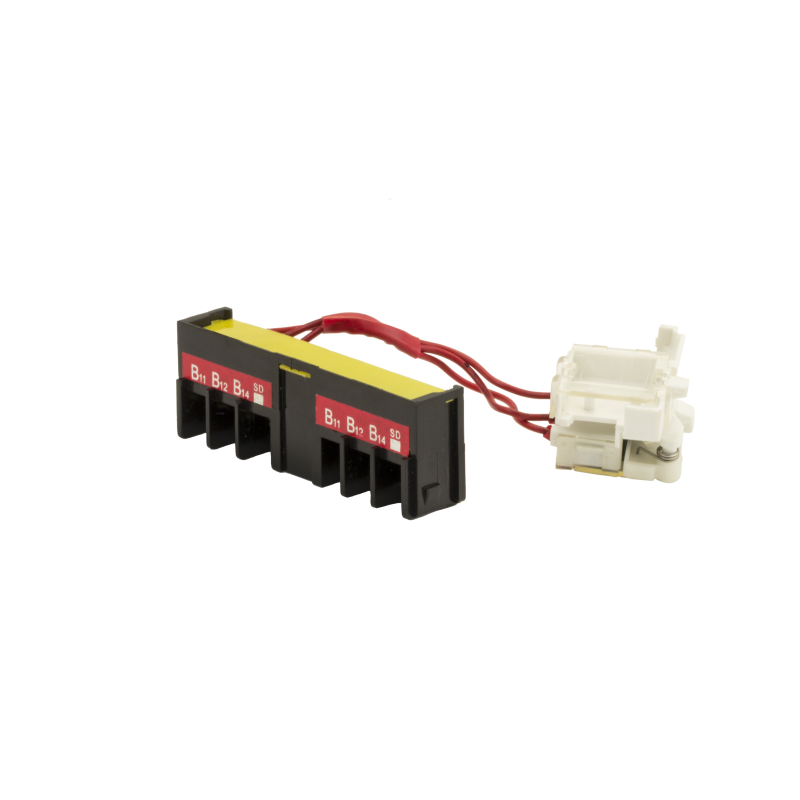

Аварийный контакт к ВА-99М 63 PROxima правый EKF - это дополнительное устройство для сигнализации срабатывания автомата ВА-99М EKF при перегрузке, КЗ или других внешних воздействиях. Устанавливается на правую сторону корпуса выключателя и передаёт сигнал в систему управления или на световой индикатор.

Назначение и область применения

Аварийный контакт к ВА-99М 63 PROxima правый EKF используется для оповещения о том, что автоматический выключатель отключился из-за аварийной ситуации: перегрузки, короткого замыкания, сработавшего независимого расцепителя или тестовой кнопки. После восстановления нормального состояния выключателя контакт автоматически возвращает цепь в исходное положение. Применяется в системах контроля и автоматизации, где важно знать момент отключения питания - например, на промышленном оборудовании, в щитовых помещениях, на конвейерах, насосных станциях и в системах бесперебойного энергоснабжения.

Технические характеристики

• Тип контакта: сигнальный (не силовой)
• Тип подключения: клеммный - удобен для быстрого монтажа проводов до 1,5 мм2
• Номинальный ток: 3 А при переменном напряжении 230 В (AC-15)
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Количество переключающих элементов: один механический переключатель, реагирующий на положение рычага выключателя
• Количество переключателей сигнала неисправности: один - активируется только при отключении автомата

Совместимость и монтаж

Аварийный контакт к ВА-99М 63 PROxima правый EKF совместим только с автоматическими выключателями серии PROxima модели ВА-99М 63 A. Монтируется на правую боковую поверхность корпуса выключателя - фиксируется штатными зажимами без инструментов. Подключение осуществляется через клеммы на самом контакте: провода зачищаются на 8–10 мм и затягиваются отверткой. Не допускается установка на другие модели или сериях, даже если они имеют аналогичный внешний вид. Перед установкой убедитесь, что свободное место на корпусе позволяет разместить контакт без перекрытия соседних модулей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Работает в пределах температур от -25C до +60C. Конструкция обеспечивает гальваническую развязку между силовой цепью автомата и слаботочным контуром сигнализации. Напряжение в цепи сигнализации не должно превышать 250 В переменного тока.

Преимущества

• Чёткая визуальная и электрическая индикация причины отключения - отличает срабатывание от ручного отключения
• Не требует внешнего питания - работает за счёт механического движения рычага автомата
• Интегрированная совместимость с конструкцией ВА-99М EKF - минимум времени на установку
• Два типа контактов (НО и НЗ) позволяют использовать в различных схемах управления

Ограничения применения

• Не предназначена для коммутации силовых нагрузок - только для слаботочных цепей сигнализации (до 3 А)
• Не работает при ручном отключении выключателя - только при аварийных расцеплениях
• Несовместим с другими сериями автоматов, кроме ВА-99М PROxima
• Не рекомендуется для использования во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• На станке: при срабатывании автомата сигнал поступает на пульт оператора - сразу видно, почему остановилось оборудование
• В распределительном щите: связь с SCADA-системой позволяет удалённо отслеживать отказы
• В системе освещения: аварийный контакт включает красную лампу на входе в помещение при отключении питания
• В системе водоснабжения: сигнал тревоги запускает резервный насос после срабатывания защиты

Практические советы

• Выбирайте тип контакта (НО/НЗ) в зависимости от схемы: НО подходит для активной сигнализации, НЗ - для контроля целостности цепи
• Проверьте посадочные размеры: контакт рассчитан именно на правую сторону ВА-99М 63 - левые и другие стороны не подходят
• При использовании в цепях с высокой частотой срабатываний регулярно проверяйте надёжность контактов - возможен износ механических деталей
• Подключайте сигнальные провода отдельно от силовых - чтобы избежать помех и ложных срабатываний
• Аварийный контакт к ВА-99М 63 PROxima правый EKF - не заменяет основную защиту, а лишь информирует о её работе
