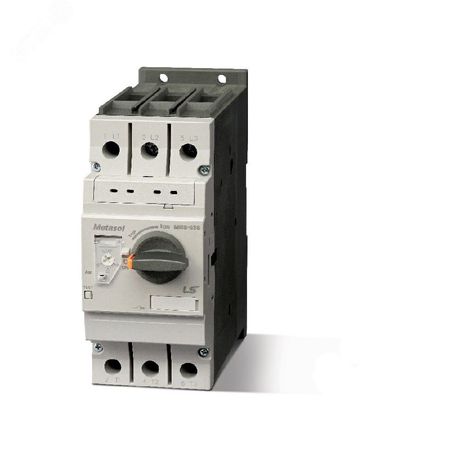

Автомат защиты двигателя MMS-63H 50A METASOL EXP LS Electric 0706101800 LSIS

Автоматический выключатель защиты двигателя MMS-63H 50A от LS Electric предназначен для надежной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство рассчитано на ток 50 А и применяется в промышленных системах управления двигателем.

Назначение и область применения

Автоматический выключатель защиты двигателя MMS-63H 50A защищает трехфазные электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• коротким замыканием;
• обрывом одной из фаз.

Подходит для установки в пускателях, щитах управления и распределительных устройствах на объектах с высокой нагрузкой - например, насосах, компрессорах, конвейерах, вентиляторах и станках с ЧПУ.

Технические характеристики

• Номинальный ток: 50 А
• Число полюсов: 3
• Регулируемый тепловой расцепитель: диапазон 34–50 А - позволяет точно настроить порог срабатывания под реальную нагрузку двигателя
• Номинальная отключающая способность: 50 кА - обеспечивает безопасное отключение даже при серьезных КЗ
• Тип расцепления: термомагнитный - сочетание медленного срабатывания при перегрузке и быстрого при КЗ

Совместимость и монтаж

MMS-63H 50A устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы - допускаются провода сечением до 25 мм2. Для точной настройки расцепителя используется регулировочное колесико на корпусе - изменяйте его положение в пределах 34–50 А в зависимости от номинала двигателя. Обязательно проверьте соответствие посадочных размеров перед установкой.

Безопасность и стандарты

Автоматический выключатель MMS-63H 50A соответствует международным требованиям IEC/EN 60947-2 и IEC/EN 60947-4-1. Конструкция исключает случайное самопроизвольное включение после отключения - устройство остается в отключенном состоянии до ручного сброса.

Преимущества

• Точная настройка порога перегрузки - снижает риск ложных срабатываний и продлевает срок службы двигателя
• Высокая отключающая способность (50 кА) - гарантирует работу даже в сетях с большими токами КЗ
• Защита от обрыва фазы - предотвращает перегрев и выход из строя двигателя при потере одной фазы
• Механическая прочность корпуса - устойчив к вибрациям и механическим воздействиям в промышленной среде

Ограничения применения

Автоматический выключатель MMS-63H 50A не предназначен для:

• защиты однофазных нагрузок - только трехфазные двигатели;
• частых циклов включения/выключения - не является аппаратом частичного управления;
• работы вне температурного диапазона - требуется соблюдение условий хранения и эксплуатации, указанных в документации производителя;
• монтажа в условиях постоянного контакта с водой или агрессивными химическими веществами - степень защиты IP20 не предусматривает герметизации.

Примеры использования

• Станок с ЧПУ - защита главного шпинделя мощностью до 30 кВт
• Воздушный компрессор - предотвращение перегрева при длительной работе
• Лифтовая система - обеспечение безопасности при аварийных режимах
• Цепочка конвейеров на пищевом производстве - защита от обрыва фазы в условиях повышенной запыленности

Практические советы

• Настройте расцепитель на ток, близкий к рабочему току двигателя - лучше всего использовать 90–95% от номинала двигателя, чтобы избежать ложных отключений при пуске.
• Перед первым запуском проверьте правильность подключения всех фаз и наличие заземления.
• Не используйте MMS-63H 50A вместо контактора - он не предназначен для частого коммутирования, только для защиты.
• При замене старого автомата сверьте габариты и тип крепления - MMS-63H имеет стандартизированную форму, совместимую с аналогами LS Electric других серий.
