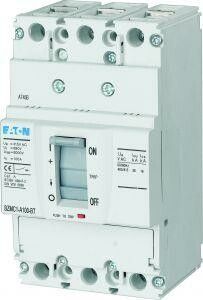

Выключатель автоматический 32А 400/415В АС 3П 25кА хомутные зажимы, BZMB1-A32-BT - 109744 EATON

Автоматический выключатель силовой 3-полюсный 32А 25кА 400/415В AC BZMB1-A32-BT от EATON предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах напряжением до 415 В. Этот аппарат подходит для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель BZMB1-A32-BT защищает трёхфазные линии питания мощностью до 32 А. Он используется там, где требуется надёжная защита от токов перегрузки и короткого замыкания - например, на входе в оборудование, узлы управления, насосы, компрессоры, конвейеры и другие промышленные нагрузки. Применяется в распределительных щитах с напряжением 400–415 В переменного тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Кратковременная отключающая способность: 25 кА
• Номинальное напряжение: 400 / 415 В AC
• Тип характеристики отключения: B (для типичных промышленных нагрузок с умеренным пусковым током)
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм, без защиты от воды)

Совместимость и монтаж

Автоматический выключатель BZMB1-A32-BT совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 25 мм2 (медь). Подключение фаз выполняется сверху, выход - снизу. Установка возможна в вертикальном положении. Направление монтажа важно: устройство не предназначено для горизонтальной установки.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в промышленной среде. Отключение происходит автоматически при превышении порога тока, что предотвращает повреждение кабелей и оборудования.

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает безопасную работу даже при серьёзных КЗ в сетях с высокой короткозамкнутой мощностью.
• Устойчивость к колебаниям температур и вибраций - подходит для условий производства.
• Чёткая визуальная индикация состояния (рукоятка вверх - включён, вниз - отключён).
• Интегрированная система безопасности: невозможность случайного включения при открытых крышках.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током 400–415 В.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных помещениях или на улице без дополнительной оболочки.
• Работает только с медными проводниками; использование алюминиевых жил требует переходных контактов и проверки плотности затяжки.

Примеры использования

• Защита трёхфазного двигателя насоса на водоканале.
• Входной автомат в щите управления конвейерной линией.
• Распределение энергии на участке с несколькими станками с ЧПУ.
• Щит освещения и вентиляции в производственном корпусе.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 32 А - минимальное сечение меди - 4 мм2, оптимально - 6–10 мм2.
• При группировке нескольких автоматов в одном шкафу соблюдайте рекомендованное расстояние между ними для теплоотвода - минимум 10 мм.
• Не используйте этот автомат вместо УЗО - если есть риск поражения током (например, в местах с повышенной влажностью), обязательно добавьте дифавтомат или пару УЗО+автомат.
• При замене старого автомата убедитесь, что новый BZMB1-A32-BT имеет аналогичную отключающую способность (25 кА) - меньшее значение может быть недостаточно для вашей сети.
• Обязательно отключите питание перед работой - даже при выключенном автомате ток может сохраняться на входных клеммах.
