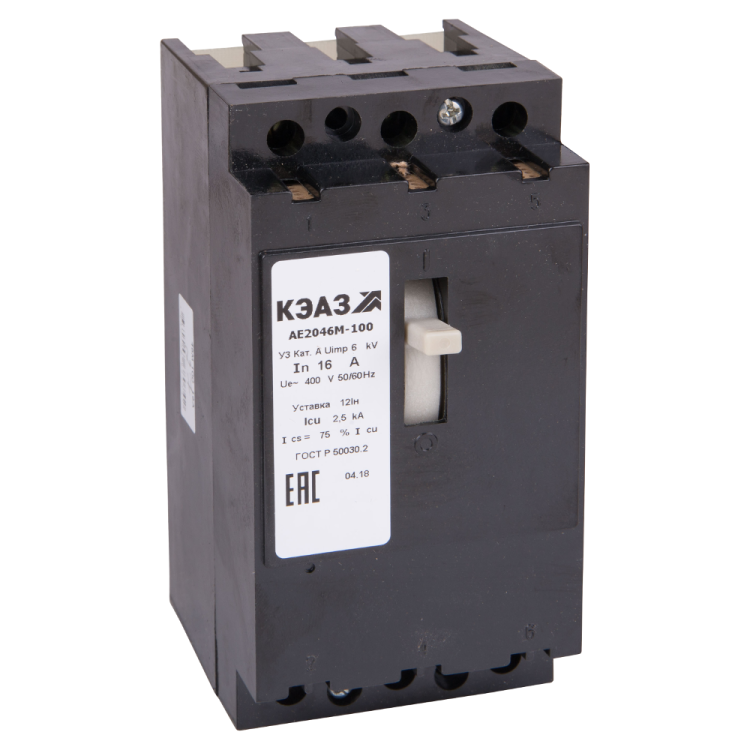

Выключатель автоматический АЕ2046М-100-10А-12Iн-400AC-У3 | 104615 КЭАЗ

Автоматический выключатель АЕ2046М-100 У3 от КЭАЗ - трёхполюсный коммутационный аппарат с номинальным током 10 А и отключающей способностью 1,5 кА, предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и бытового назначения.

Назначение и область применения

Автоматический выключатель АЕ2046М-100 У3 используется для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, станках, конвейерах, системах вентиляции и других объектах с переменным током 50/60 Гц и напряжением до 400 В. Предназначен для постоянной работы в условиях повышенной влажности и широкого диапазона температур.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3
• Отключающая способность: 1,5 кА
• Тип расцепителя: электромагнитный и тепловой (комбинированный)
• Уставка срабатывания магнитного расцепителя: 12Iн (120 А)
• Диапазон регулировки тока КЗ: фиксированная уставка 120 А, не регулируется пользователем
• Частота: 50 / 60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение подключаемого кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Крепление: винтовое, на DIN-рейку
• Способ монтажа: монтажная плата (стандартный щитовой монтаж)
• Наличие дугогасительной камеры: да, в каждом полюсе
• Количество вспомогательных контактов: 0
• Климатическое исполнение: У3 (умеренный климат, для помещений с контролируемой средой)

Совместимость и монтаж

Автоматический выключатель АЕ2046М-100 У3 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа требуется свободное место в щите не менее 3 модулей (17,5 мм каждый). Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать наконечники НШВИ для многожильных кабелей. Обязательно затягивать винты моментом, соответствующим нормам (не более усилия рук, без инструментов). Не допускается использование с кабелями сечением более 25 мм2 - возможен перегрев и повреждение зажимов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-027-05758109-2007. Внесён в Реестр промышленной продукции РФ (код РЭ-2503/20). Конструкция обеспечивает безопасную работу благодаря изолирующему литому корпусу и внутренним дугогасительным камерам, предотвращающим выброс пламени при отключении. Отсутствие вспомогательных контактов исключает риск некорректной сигнализации при использовании в сложных схемах управления.

Преимущества

• Высокая надёжность за счёт проверенной конструкции КЭАЗ - применяется в промышленности десятилетиями
• Фиксированная высокая уставка магнитного расцепления (12Iн) снижает ложные срабатывания при пусковых токах двигателей
• Работает в широком температурном диапазоне - подходит для холодных цехов и неотапливаемых помещений
• Литой корпус обеспечивает механическую прочность и долгий срок службы
• Поддерживается серийной продукцией КЭАЗ - легко найти аналоги и запчасти

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током 50/60 Гц
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Отсутствуют вспомогательные контакты - невозможно реализовать дистанционную сигнализацию состояния или блокировки
• Уставка магнитного расцепления жёстко задана на 12Iн - нельзя настроить на меньший порог (например, 6Iн или 10Iн)
• Не подходит для защиты чувствительной электроники - слишком высокий порог срабатывания при КЗ

Примеры использования

• Защита двигателя 3 кВт на конвейере (пусковой ток ~60–80 А, рабочий ток ~8–9 А)
• Щитовая защита группы освещения в производственном цеху
• Распределительный щит насосной станции с тремя насосами по 2,2 кВт
• Общая защита силового шкафа с PLC и частотниками (при условии, что сами устройства имеют собственную защиту)

Практические советы

• Выбирая АЕ2046М-100 У3, убедитесь, что расчетный ток нагрузки не превышает 8–9 А - чтобы избежать частых срабатываний теплового расцепителя
• Если нужна возможность удалённой сигнализации - рассмотрите модели с вспомогательными контактами (например, АЕ2046М-100 У3 с опцией “+АК”)
• При монтаже в щитах с плотной компоновкой - учтите габариты: три модуля занимают 52,5 мм, не забудьте про зазоры для теплоотвода
• Для многожильных кабелей используйте наконечники - это предотвратит ослабление контакта при вибрации
• Не заменяйте этот автомат на обычный с уставкой 6Iн - он будет ложно срабатывать при пуске оборудования
