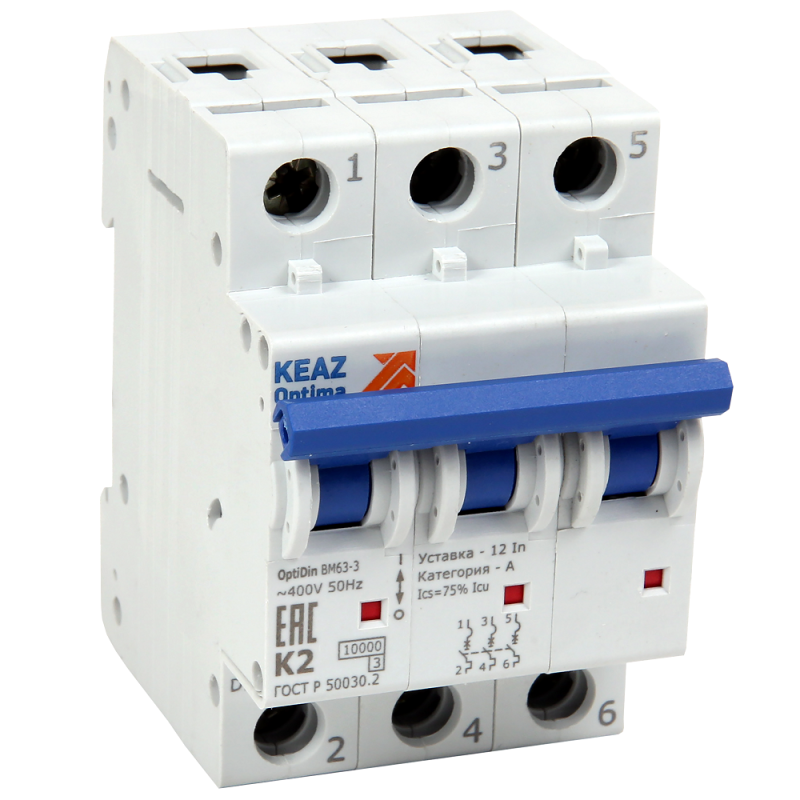

Выключатель автоматический модульный 3п L 10А 10кА OptiDin BM63-3L10-10-УХЛ3 КЭАЗ 262808

Автоматический выключатель модульный трехполюсный 10А L 10кА AC BM63-3L10-10-УХЛ3 от КЭАЗ - надежное устройство для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых системах. Этот выключатель сочетает высокую отключающую способность, широкий диапазон рабочих температур и совместимость со стандартными DIN-рейками, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А L 10кА AC BM63-3L10-10-УХЛ3 предназначен для защиты трёхфазных электрических цепей с номинальным напряжением до 400 В и частотой 50 Гц. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасную работу линий питания. Подходит для установки в щитах управления, распределительных устройствах, на производствах, в насосных станциях, конвейерных линиях и других объектах с повышенными требованиями к надёжности.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - допустимый уровень напряжения в сети;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: L - медленное срабатывание при перегрузках, оптимально для цепей с пусковыми токами (например, двигатели);
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижающее термическую нагрузку на провода;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от -60C до +60C - работает в экстремальных условиях, включая холодные склады и жаркие цеха;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, с возможностью работы при повышенной влажности;
• Ширина: 3 модуля (54 мм) - стандартный размер для монтажа на DIN-рейке;
• Глубина монтажа: 75 мм - требуется свободное пространство в щите;
• Частота: 50 Гц - рассчитан на сетевые параметры России и стран СНГ;
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузок;
• Напряжение изоляции: 400 В - гарантирует безопасную изоляцию между контактами;
• Категория перенапряжения: IV - применяется в местах с высокими переходными процессами (например, на входе в здание).

Совместимость и монтаж

Выключатель BM63-3L10-10-УХЛ3 монтируется на стандартную DIN-рейку типа 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или инструментов не требуется. Максимальное сечение подключаемого кабеля - 25 мм2, что соответствует многожильным и одножильным проводникам, используемым в силовых цепях. Все клеммы доступны спереди, позволяют легко проверять и затягивать соединения. Выключатель совместим с дополнительными модулями: сигнализирующими, вспомогательными и дистанционными контактами, которые можно установить справа или слева от основного устройства.

Безопасность и стандарты

Автоматический выключатель BM63-3L10-10-УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет класс токоограничения 3, обеспечивающий быстрое отключение при аварии, что снижает риск возгорания. Категория перенапряжения IV и импульсное напряжение 4 кВ гарантируют устойчивость к внешним помехам, таким как удары молнии или коммутационные броски. Надёжная изоляция и механическая прочность соответствуют нормам для оборудования категории IV - самой ответственной в распределении энергии.

Преимущества

• Высокая отключающая способность (10 кА) - подходит даже для крупных промышленных объектов с большими токами КЗ;
• Характеристика L - идеальна для защиты двигателей, трансформаторов и другого оборудования с высокими пусковыми токами;
• Работает при экстремально низких (-60C) и высоких (+60C) температурах - не требует обогрева щита в зимний период;
• Поддерживает дополнительные контакты - удобно для интеграции в системы автоматизации и контроля состояния;
• Произведён на КЭАЗ - один из лидеров рынка в России по качеству и долговечности модульных автоматов;
• Серия OptiDin - стандартизированная конструкция, совместимая с другими изделиями этой линейки.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита;
• Не используется в цепях постоянного тока (DC) - только для переменного тока (AC) 50 Гц;
• Не рекомендован для защиты цепей с очень длительными перегрузками выше 10 А - необходимо выбирать более высокий номинал;
• Требует минимум 75 мм глубины в щите - не подходит для узких или старых шкафов без доработки;
• Не имеет встроенной дугогашения - не применяется в качестве главного рубильника в высоковольтных установках.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере;
• Распределительный щит производственного участка с несколькими станками;
• Щит освещения и силовых цепей в холодильном складе с низкими температурами;
• Вводной автомат в распределительном пункте (РП) здания с уровнем перенапряжения IV;
• Цепи нагревателей, насосов, вентиляторов с пусковыми токами до 6–8×Iн.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть действительно имеет ток КЗ до 10 кА - если он ниже, можно использовать менее мощный вариант;
• При использовании с двигателями - характерistic L предпочтителен, так как исключает ложные срабатывания при запуске;
• Проверьте посадочные размеры: ширина 3 модуля (54 мм), глубина 75 мм - заранее подготовьте место в щите;
• Для удалённого контроля состояния (вкл/выкл) используйте дополнительные контакты - они совместимы с контроллерами и SCADA;
• Не забудьте про сертификаты: продукт соответствует ГОСТ и ТУ, что важно для промышленных заказчиков и госзакупок;
• При монтаже в условиях повышенной влажности (УХЛ3) - следите за герметичностью щита, чтобы избежать конденсата на клеммах.
