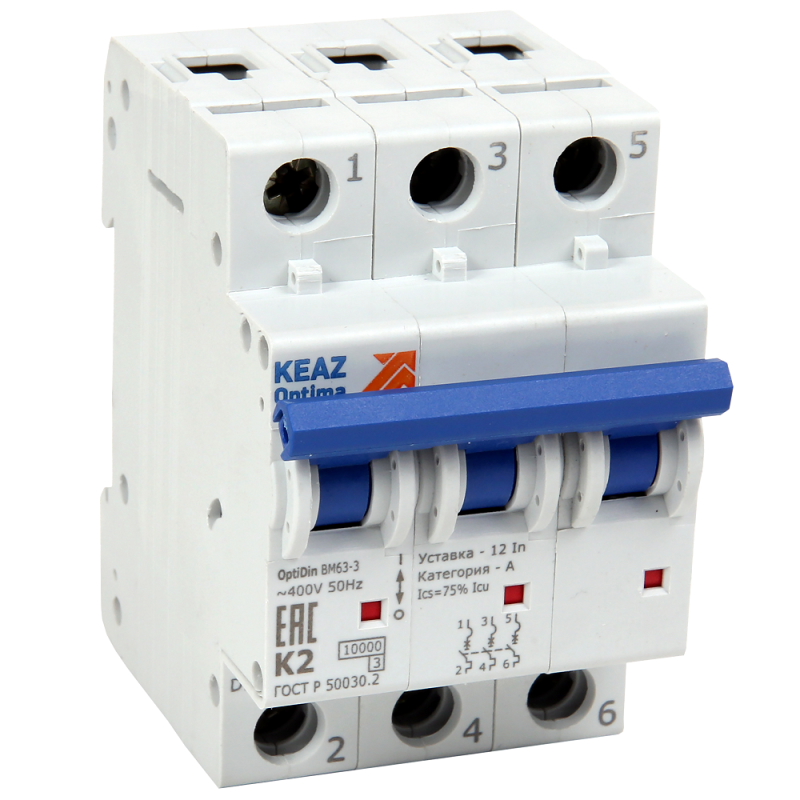

Выключатель автоматический модульный 3п L 4А 10кА OptiDin BM63-3L4-10-УХЛ3 КЭАЗ 262804

Автоматический выключатель модульный трехполюсный 4А L 10кА AC BM63-3L4-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот выключатель сочетает надежную работу в широком диапазоне температур и совместим с DIN-рейкой, что делает его удобным решением для промышленных и бытовых объектов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 4А L 10кА AC BM63-3L4-10-УХЛ3 защищает трёхфазные цепи с номинальным напряжением до 400 В. Он применяется там, где требуется точная защита оборудования от длительных перегрузок и высоких токов короткого замыкания. Подходит для установки в силовых щитах на производстве, в системах управления, насосных станциях, конвейерах и других устройствах с трёхфазными нагрузками.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Тип тока: переменный (AC), частота 50 Гц - оптимизирован для сетей стандарта РФ и Европы.
• Номинальное напряжение: 400 В - рабочее напряжение сети, при котором обеспечивается безопасная работа.
• Количество полюсов: 3 - одновременно отключает все три фазы при аварии.
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: L - медленная отсечка, подходит для нагрузок с пусковыми токами (например, двигатели, трансформаторы).
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при перегрузках.
• Класс токоограничения: 3 - снижает энергию, проходящую через цепь при КЗ, уменьшая повреждения оборудования.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций.
• Климатическое исполнение: УХЛ3 - работает при температурах от -60C до +60C, подходит для холодных регионов и неотапливаемых помещений.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные кабели без переходников.
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм - минимальный зазор для правильной установки в щите.

Совместимость и монтаж

Автоматический выключатель модульный BM63-3L4-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейке - никаких болтов или сверления не требуется. Выключатель совместим со всеми щитами, поддерживающими модульную архитектуру КЭАЗ OptiDin. Возможна дополнительная комплектация: можно установить вспомогательные контакты (NO/NC) для сигнализации состояния или удалённого управления. Обратите внимание: глубина монтажа 75 мм должна учитываться при выборе корпуса щита - недостаточная глубина затруднит закрывание крышки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Класс перенапряжения 4 гарантирует соответствие нормам для промышленных объектов с высоким уровнем помех. Надёжная изоляция (400 В) и класс токоограничения 3 обеспечивают безопасность при работе в условиях возможных аварийных режимов.

Преимущества

• Широкий диапазон рабочих температур (-60…+60 C) - подходит для суровых условий, включая открытые щитовые и зимние площадки.
• Характеристика L - идеальна для защиты двигателей и другого оборудования с высокими пусковыми токами, исключает ложные срабатывания.
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже в местах с большой короткозамкнутой мощностью.
• Поддержка дополнительных контактов - позволяет интегрировать устройство в системы контроля и автоматизации.
• Совместимость с серией OptiDin - легко заменяется другими элементами этой линейки без переделки щита.

Ограничения применения

• Не предназначена для работы вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для постоянной работы при токе выше 4 А - превышение вызывает перегрев и выход из строя.
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Требуется минимум 75 мм свободной глубины в щите - малогабаритные корпуса могут не вместить его полностью.

Примеры использования

• Защита трёхфазного электродвигателя 2,2 кВт в конвейерной линии - характеристика L предотвращает ложные отключения при запуске.
• Распределительный щит на холодильной установке в неотапливаемом ангаре - климатическое исполнение УХЛ3 обеспечивает работоспособность при -40C.
• Щитовая на производственной линии с частотниками - класс токоограничения 3 снижает риск повреждения чувствительной электроники при КЗ.

Практические советы

• Выбирая автоматический выключатель BM63-3L4-10-УХЛ3, проверьте, чтобы сечение подключаемого кабеля не превышало 25 мм2 - иначе контакт будет греться.
• Для систем с удалённым управлением используйте дополнительные контакты - они позволяют отслеживать состояние автомата через PLC или SCADA.
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику L и аналогичную отключающую способность. Замена на более быстрый тип C/D может вызывать ложные отключения.
• Проверяйте плотность посадки на DIN-рейке - слабо защёлкнутый выключатель может выпасть при вибрации.
• Для установки в помещениях с повышенной влажностью - используйте герметичные щиты с IP54 и выше, так как сам BM63-3L4-10-УХЛ3 не защищён от воды.
