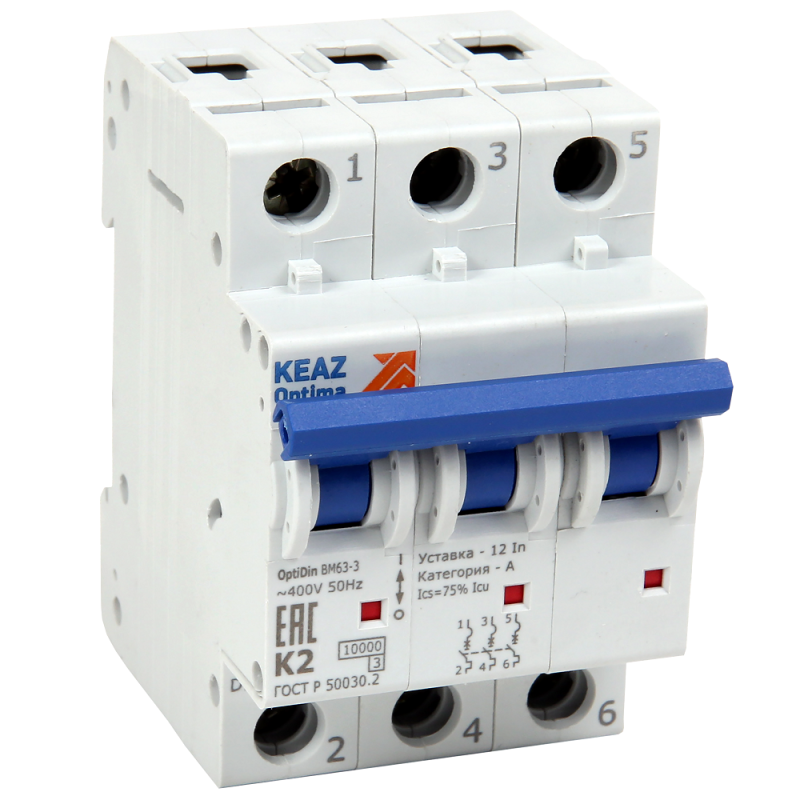

Выключатель автоматический модульный 3п Z 6А 10кА OptiDin BM63-3Z6-10-УХЛ3 КЭАЗ 262790

Автоматический выключатель модульный трехполюсный 6А Z 10кА AC BM63-3Z6-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот выключатель сочетает надежную работу в широком диапазоне температур и совместим с DIN-рейкой, что делает его удобным решением для промышленных и бытовых объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 6А Z 10кА AC BM63-3Z6-10-УХЛ3 защищает трёхфазные сети с рабочим напряжением до 400 В. Он применяется там, где требуется точная и быстрая отсечка токов короткого замыкания - особенно в условиях частых пусков оборудования или повышенных пиковых нагрузок. Подходит для установки в силовые щиты станков, насосных систем, конвейеров, вентиляционных установок и других промышленных потребителей. Также используется в зданиях с жесткими требованиями к надежности - например, в холодильных комплексах, на складах и в производственных помещениях.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Тип тока: переменный (AC), 50 Гц - оптимизирован для сетей стандарта 220/380 В
• Номинальное напряжение: 400 В - допустимый уровень напряжения в цепи
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: Z - чувствительная к кратковременным перегрузкам, идеальна для защиты электроники и устройств с высоким пусковым током (например, преобразователей частоты, светодиодных драйверов)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: мгновенную отсечку при КЗ и задержку при длительной перегрузке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 75 мм - необходимое пространство для установки в щите
• Рабочая температура: от –60 C до +60 C - работает даже в экстремально холодных или жарких условиях
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, в том числе с повышенной влажностью
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные помехи
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения, повышая безопасность всей системы
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с наибольшим риском перенапряжений

Совместимость и монтаж

Автоматический выключатель модульный BM63-3Z6-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Его модульная ширина 3 М позволяет легко размещать его рядом с другими автоматами, УЗО или реле. Для подключения используются винтовые зажимы - достаточно затянуть провод сечением до 25 мм2. Выключатель имеет возможность дополнительной комплектации: можно установить вспомогательные контакты (NO/NC) для сигнализации состояния или удаленного управления. Все соединения выполняются при отключенном питании. Обеспечьте доступ к контактам для периодической проверки затяжки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет классическую двухступенчатую защиту: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на внезапный ток КЗ. Надежность подтверждена сертификацией КЭАЗ, производящего продукцию по международным стандартам качества. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к защите оборудования в зонах с высоким уровнем электромагнитных возмущений.

Преимущества

• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при серьезных аварийных режимах
• Характеристика Z - минимизирует ложные срабатывания при пуске мощных двигателей и электронных устройств
• Широкий диапазон температур - подходит для установки в неотапливаемых помещениях, на улице в герметичных щитах
• Поддержка дополнительных контактов - позволяет интегрировать выключатель в системы контроля и автоматизации
• Совместимость с серией OptiDin - единый дизайн и крепление с другими элементами щита от КЭАЗ

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 исключает использование в открытых или влажных средах без корпуса
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц
• Характеристика Z менее эффективна при защите обычных осветительных или нагревательных нагрузок - лучше использовать тип C или D для них
• Требует достаточного свободного места вокруг себя для теплоотвода - не устанавливать плотно друг к другу без вентиляции

Примеры использования

• Защита трёхфазного двигателя 3 кВт с частотным преобразователем - Z-характеристика предотвращает ложные отключения при пуске
• Щитовая защита в холодильном цеху - УХЛ3-исполнение выдерживает низкие температуры зимой
• Распределительный щит на производстве с большим количеством CNC-станков - 10 кА отключающей способности покрывают возможные КЗ в тяжелых условиях
• Система вентиляции в логистическом центре - дополнительные контакты передают сигнал “выключено” в центральный пульт

Практические советы

• Выбирая автомат, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• При использовании в щитах с множеством автоматов - соблюдайте минимальный интервал между ними для лучшего охлаждения
• Для систем с частыми пусками (элеваторы, компрессоры) - именно Z-характеристика предпочтительнее, чем C или D
• Проверяйте затяжку клемм через 1–2 месяца после первого запуска - особенно при больших токах
• Если нужна сигнализация состояния - заказывайте модель с дополнительными контактами сразу, чтобы не менять весь автомат позже
• BM63-3Z6-10-УХЛ3 от КЭAZ совместим с другими изделиями серии OptiDin - используйте одинаковый стиль для унификации щита
